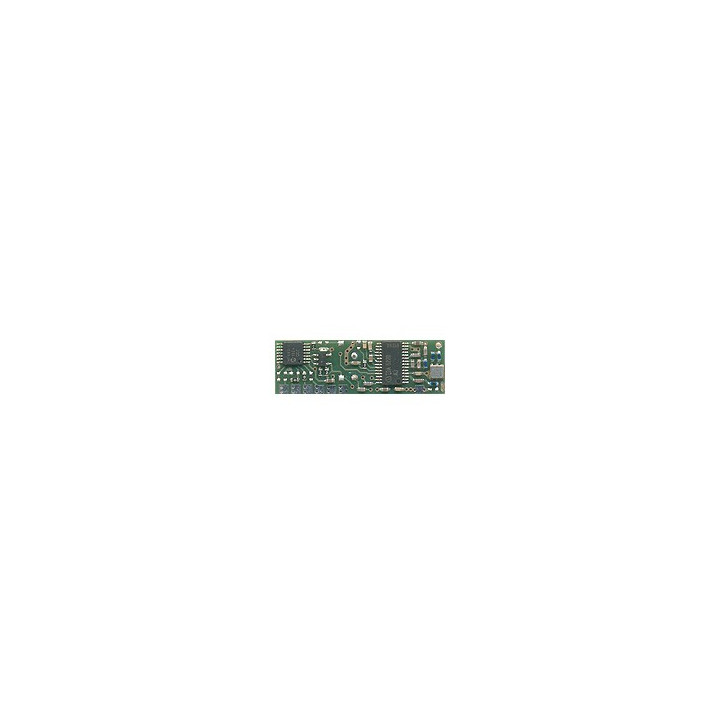

Récepteur radio "OEM" à sortie série

Ce petit récepteur radio "OEM" au format SIL est conçu pour permettre à votre microcontrôleur (PIC, AVR, Arduino™...) de gérer très simplement des ordres en provenance de télécommandes radio anti-scanner 1 à 8 canaux EMxxxT ou clavier radio EMBK.

Fonctionnement:
Le récepteur radio est doté d'une mémoire non volatile permettant de mémoriser (via une fonction d'auto-apprentissage) de 1 à 64 télécommandes radio anti-scanner 1, 2, 3, 4 ou 8 touches de la série EMxxxT (uniquement) ou clavier radio EMBK (voir produits associés). Seules les télécommandes/claviers radio préalablement mémorisées seront par la suite reconnues par le récepteur.

Le récepteur dispose d'un port de communication série (niveau logique 0/5 V) qui sera utilisé pour dialoguer avec votre microcontrôleur afin de recevoir des ordres (mémorisation d'un émetteur radio, effacement de sa mémoire, etc..) ou pour restituer des informations sur la télécommande qui en cours de sollicitation (N° de la télécommande, N° de la touche, état de la pile de la télécommande, etc...).



Brochage du récepteur:

Utilisation:
Votre microcontrôleur devra disposer d'une liaison série 9600 bds (niveau logique 0/5 V / 8 bits / sans parité / 1 bit de stop). Ce dernier pourra envoyer des commandes ou recevoir des données vers/depuis le récepteur radio.

Liste des ordres pouvant être envoyés au récepteur:

P n n (retour chariot)*
Demande au récepteur de rentrer en phase d'auto-apprentissage et de mémoriser
un émetteur à l'emplacement mémoire nn

Une fois cette commande envoyée, prenez un émetteur à mémoriser et sollicitez
immédiatement une de ses touches. La led du récepteur émet un flash et ce dernier
vous retourne le code 03:nn (indiquant que la première étape de mémorisation de
l'émetteur nn est correct). A ce stade, sollictez à nouveau immédiatement
la même touche de l'émetteur. La led du récepteur émet à nouveau un flash et ce
dernier vous retourne le code 04:nn (indiquant que la phase de mémorisation s'est bien
déroulée et que votre émetteur est désormais en mémoire).

Si un problème intervient lors de la phase de mémorisation (mauvaise réception
radio, sollicitation trop tardive de l'emetteur, etc...), la mémorisation échouera et le
récepteur vous renverra le code 14:00).


C n n (retour chariot)*
Efface l'emplacement mémoire N° n n

La led du récepteur émet un flash et le code 2:nn vous est reztourné pour vous indiquer
que l'émetteur de l'emplacement mémoire nn a été effacé. Ce code vous sera également
envoyé si vous enregistrez un émetteur sur un emplacement mémoire déjà utilisé (lequel
sera alors effacé pour laisser la place au nouvel enregistrement).

C F F (retour chariot)*
Efface tous les émetteurs en mémoire

La led du récepteur émet un flash et il retourne le code 1:00 pour confirmer
que la mémoire est bien effacée

Note 1: nn correspond à une des 64 cases mémoires du récepteur dans lesquelles les émetteurs
seront mémorisés (par exemple 0 0).

* L'indication correspond au code de retour chariot code hexa x0D

Note 2: Si vous envoyez une commande non reconnue au récepteur, ce dernier vous renverra
le code 13:00



Decryptage du message reçu par le récepteur sur sollicitaion des émetteurs:

Lorsqu'un émetteur est utilisé dans l'aire de couverture du récepteur (et que cet émetteur a été préalablement mémorisé), la led du récepteur émet un flash et ce dernier vous retourne un message série du type:

04 2AC1234 3 H 0

Les 2 premiers chiffres (ici 04) correspondent à l'emplacement (dans la mémoire du récepteur)
de la télécommande utilisée.

Les 7 chiffres suivants (ici 2AC1234) correspondent au N° de série interne de la télécommande utilisée.

Le chiffre suivant (ici 3) correspondent au N° de la touche de la télécommande qui a été sollicitée:
0 pour la première touche, 1 pour la deuxième touche, 2 pour la 3ème touche, etc...

La lettre qui suit (ici H ) correspond à l'état de la pile de l'émetteur (H = bonne / L = basse)

Le chiffre 0 et terminent systématiquement la trame
