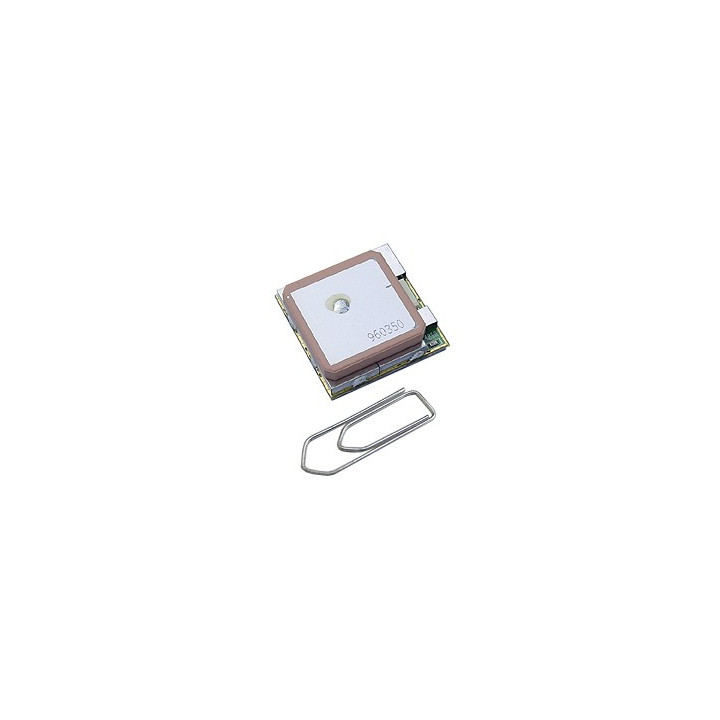

Récepteur GPS OEM EM-506 SiRF Star IV

Modèle épuisé et remplacé par la nouvelle version EM-506N5.

Doté d’une antenne intégrée, il est prévu pour fonctionner de 4,5 à 6,5 Vcc et s’interface simplement avec un microcontrôleur ou un ordinateur (prévoir un étage à base de MAX232). Le module dispose d’une Led de contrôle allumée lors de la recherche de position et clignotante, lorsque la position a été trouvée.


Une "super capacité" de sauvegarde est également intégrée au module.





Le module GPS "EM-506" dispose d’une sortie sur un connecteur JST 6 points et est livré avec un mini câble de 4 cm avec connecteurs femelle/femelle (ci-contre). Nous proposons en option dans la colonne de droite, le connecteur mâle pour CI associé, ainsi que le cordon de rechange ou un cordon plus long.


Caractéristiques:
- Dimensions 30 x 30 x 10.7 mm
- Alimentation +4.5 à +6.5 Vcc
- Consommation 55 mA max.
- Canaux 48
- Position -
- Vélocité < 515 m/sec.
- Altitude maxi. 18.000 mètres
- Accélération < 4 g
- Temps de réacquisition 0.1 sec.Hot Start1 sec.Warm Start< 35 sec. (< 15sec. avec CGEE)Cold Start< 35 sec. (< 15sec. avec CGEE)
- Supporte NMEA0183 V3.0 (GGA, GSA, GSV, RMC, VTG, GLL, ZDA) - SBAS (WASS, EGNOS, MSAS, GAGAN) - protocole OSP

Cet ouvrage technique expose (entre autre) la description et la mise en oeuvre du récepteur GPS "EM-406A" pour la réalisation d'un système de positionnement géographique capable d'envoyer par SMS sa propre position (via un module GSM).


Une fois les coordonnées rentrées dans des applications telles que:

Google Map™ ou Google Earth™, il vous sera possible de localiser précisément la position de votre montage sur une carte et/ou une photo satellite !

Le module est doté d'un blindage métallique très efficace. Nous proposons si nécessaire diverses platines d'évaluation pour ce module (voir dans la colonne de droite).

Exemple d'application avec un module CB210
Décodage de trames en provenance d'un récepteur GPS

Présentation:
Cette application montre comment utiliser un récepteur GPS "EM-406A ou EM-506" associé à un module "CB210" afin que ce dernier affiche les informations du GPS sur un écran LCD.


Matériel nécessaire:

- 1 module CUBLOC "CB210" (réf.: CB210) + 1 câble USB standard (réf.: CW090A)
- 1 module GPS "EM-406" (réf.: EM-406)
- En option: platine d'interface (réf.: BOB-10402)


Câblage de l'application:

Description du programme:

Cette application montre comment décoder les trames NMEA1083 en provenance d'un module GPS. Elle est en tout point identique à celle decrite dans la note d'application N° 36 disponible ici. Il vous faudra simplement modifier la première ligne pour déclarer l'utilisation du module "CB210".





Le code source de cette application peut être téléchargé ici.
