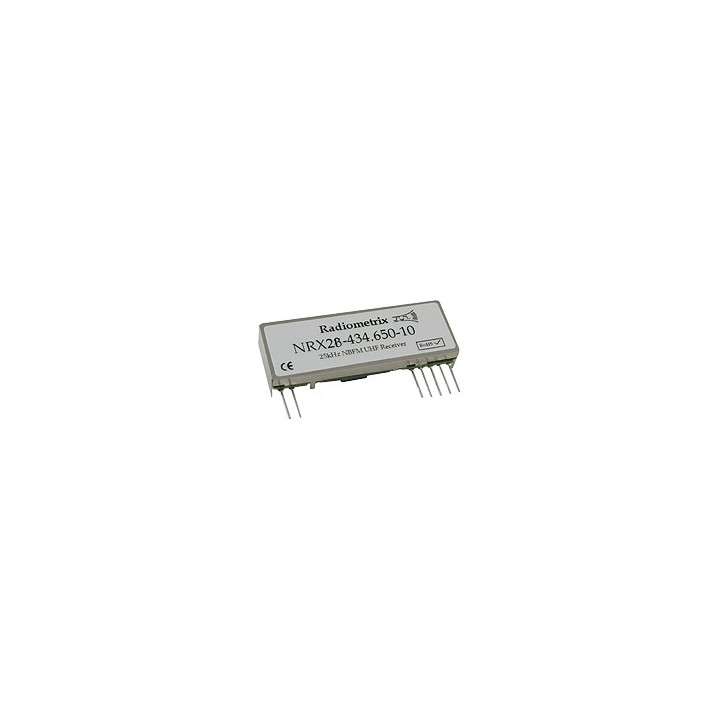

Récepteur FM haute sensibilité RADIOM052 avec oscillateur local 434,650 MHz

Ce récepteur "FM" 434,650 MHz bande étroite haute sensibilité dispose d'un oscillateur local synthétisé piloté par un bus SPI via un microcontrôleur intégré. La fréquence primaire de référence (LO) est 26 MHZ VC-TCXO. Débit max.: 10 Kbps.

Le signal de l'entrée RF est filtré via un filtre SAW pour améliorer les performances de réjection.

Economique et performant, il dispose de sorties pour signaux numériques et analogiques. Bénéficiant d'une large plage d'alimentation, ce récepteur est également doté d'une sortie RSSI et d'une excellente sensibilité qui lui confère une portée au "dessus de la moyenne". A ce titre, ce modèle pourra lorsque nécessaire être utilisé en substitution des récepteurs large bande afin d'améliorer les performances de vos produits.





Bénéficiant d'un blindage "métallique", il suit les normes EMC EN 301 489-3 et EN 300-220-3 et se décline en 2 versions différentes:

- Version livrée sur la fréquence 434,075 MHz (Dispo sur commande)
- Version livrée sur la fréquence 434,650 MHz (Version livrée de base)

Le tarif des modules est identique quelque-soit la version. Ces derniers devront être associés à un circuit intégré de codage ou à un microcontrôleur effectuant un codage de type Manchester, PCM ou autre.


Applications
- Télécommandes radio
- Systèmes de sécurité sans fil
- Systèmes de contrôle de process à distance
- Dispositifs de sécurité pour travailleurs isolés
- Télécommandes professionnelles industrielles

La sortie "RSSI" délivre une tension analogique dont la valeur permet d'avoir une indication sur le niveau de réception (force du signal).

Cette sortie pourra avantageusement être mise à profit pour pouvoir par exemple effectuer des tests de réception ou de positionnement d'antenne ou réaliser un dispositif de détection de porteuse permettant d'améliorer le fonctionnement et les performances de votre application.


La broche AF permet également de programmer la fréquence du module via un signal série (niveau logique 0 - 5 V).


'entrée 1 (RF in) est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète dans la colonne de droite).




Dans tous les cas, les modules récepteurs "NRX2B-434" sont destinés à être utilisés en association avec les émetteurs bande étroite de la gamme "NTX2B-434" (présentés dans la colonne de droite). Dans des conditions standards d'exploitation et suivant les antennes utilisées un émetteur "NTX2B-434" associé à un récepteur "NRX2B-434" vous permettra d'atteindre une portée de l'ordre de 500 m à vue sans obstacle en terrain dégagé (voir jusqu'à 800 m dans les meilleurs conditions !).

A noter que nous proposons également si nécessaire un kit d'évaluation optionnel qui vous permettra de tester et d'évaluer rapidement et simplement ces modules hybrides.
