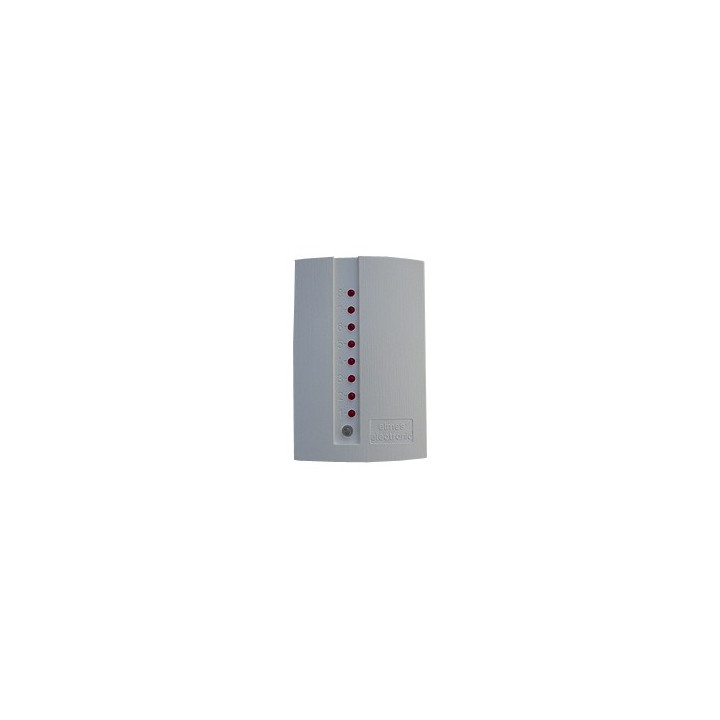

Récepteur 8 canaux radio REC8CX avec relais et sécurité avancée

Il est ainsi possible suivant les nécessités d'exploiter ce récepteur dans de multiples configurations:


Utilisation avec des émetteurs 1 canal:
Chaque émetteur monocanal déclenchera un seul relais du récepteur. Ainsi 8 porteurs de télécommandes pourront piloter "leur" sortie relais. Sachant qu'il est possible de mémoriser jusqu'à 40 émetteurs sur le récepteur (plusieurs émetteurs pourront aussi piloter le même relais). Attention pour un fonctionnement correct, il ne faut pas qu'il y ait plus d'un seul émetteur sollicité à la fois (les émetteurs doivent être utilisés chacun leur tour).

Utilisation avec des émetteurs 2 canaux:
Chaque émetteur 2 canaux déclenchera 2 relais du récepteur (un bouton de la télécomande par relais). Ainsi 4 porteurs de télécommandes pourront piloter 2 sorties relais distinctes. Sachant qu'il est possible de mémoriser jusqu'à 40 émetteurs sur le récepteur (plusieurs émetteurs pourront aussi piloter les mêmes relais). Attention pour un fonctionnement correct, il ne faut pas qu'il y ait plus d'un seul émetteur sollicité à la fois (les émetteurs doivent être utilisés chacun leur tour).

Utilisation avec des émetteurs 4 canaux:
Chaque émetteur 4 canaux déclenchera 4 relais du récepteur (un bouton de la télécomande par relais). Ainsi 2 porteurs de télécommandes pourront piloter 4 sorties relais distinctes. Sachant qu'il est possible de mémoriser jusqu'à 40 émetteurs sur le récepteur (plusieurs émetteurs pourront aussi piloter les mêmes relais). Attention pour un fonctionnement correct, il ne faut pas qu'il y ait plus d'un seul émetteur sollicité à la fois (les émetteurs doivent être utilisés chacun leur tour).

Utilisation avec des émetteurs 8 canaux:
Chaque émetteur 8 canaux déclenchera 8 relais du récepteur (un bouton de la télécomande par relais). Attention pour un fonctionnement correct, il ne faut pas qu'il y ait plus d'un seul émetteur sollicité à la fois (les émetteurs doivent être utilisés chacun leur tour).

Il est également possible de configurer et de "mixer" des émetteurs 1, 2 et 4 canaux sur un même récepteur 8 canaux.





A noter que le récepteur dispose d'une sortie spécifique pouvant recevoir un buzzer (non livré) permettant de connaître l'état des relais (activé ou désactivé). Les 8 sorties relais peuvent être indépendemment configurées en mode bistable (M/A) ou temporisé (0,5 s à 4 heures) avec un déclenchement du contact de type normalement fermé (NC) ou normalement ouvert (NO) sélection par cavalier.

Simple à programmer, un seul bouton poussoir permet d'effectuer les différents modes d'apprentissage (télécommande, mode de délenchement et effacement).

La sortie 8 est une sortie "PANIQUE" qui "est câblée" (en interne) en série avec un micro-switch d'auto-protection présent dans le boîtier.

Nous proposons en option au bas de la page des télécommandes ainsi qu'un buzzer et un bloc d'alimentation 12 Vcc pour le récepteur.

Le récepteur (prévu pour un usage intérieur) dispose d'une antenne filaire.


 Caractéristiques techniques du récepteur
- Nombre de canaux 8
- Sorties relais 8 avec contacts "NO/NF" + 8 leds de visualisation
- Alimentation 11 à 15 Vcc (12 Vcc typique)
- Consommation max.180 mA
- Pouvoir de coupure des relais 1 A / 24 Vcc
- Code de sécurité Anti-scanner (Keeloq®)
- Fréquence 433,92 MHz
- Nombre de combinaison 69 bits
- Démodulation AM / ASK
- Type de réception Super hétérodyne
- Capacité mémoire Jusqu'à 40 télécommandes
- Antenne Brin filaire
- Température d'utilisation +10 à +40°
- Dimensions 94 x 62 x 29 mm
