Raspberry Pi LED Cube PiCube - HAT avec 64 Leds Vertes

Shield HAT PiCube pour Raspberry Pi

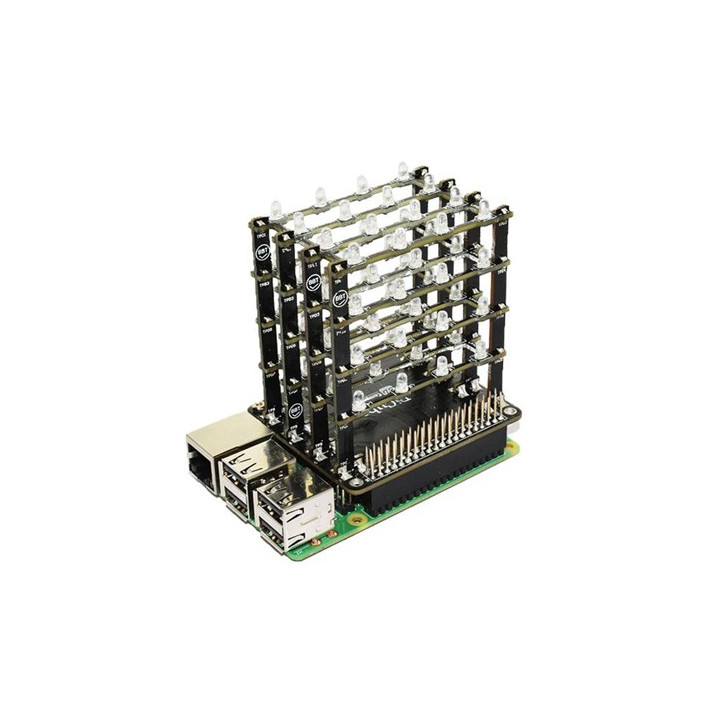

Shield HAT PiCube monté sur une Raspberry Pi

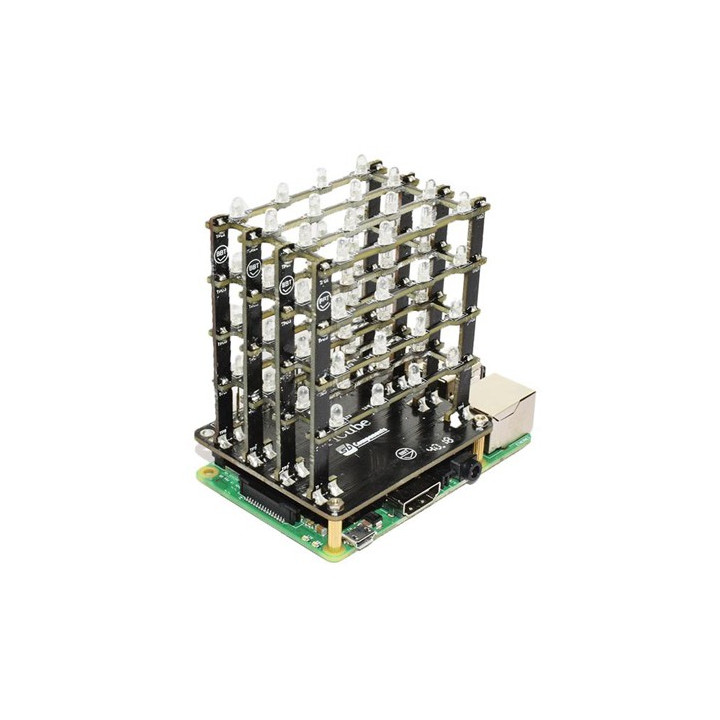

Shield HAT PiCube monté sur une Raspberry Pi

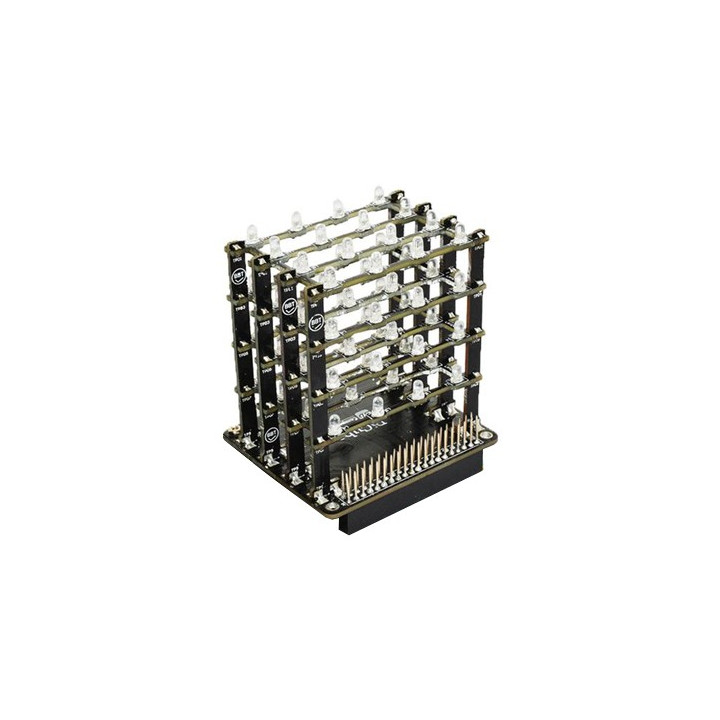

    Shield HAT PiCube pour Raspberry Pi
    Shield HAT PiCube monté sur une Raspberry Pi
    Shield HAT PiCube monté sur une Raspberry Pi
    PICUBE
    En cours d'approvisionnement
    18,60 € TTC
    15,50 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Livré pré-soudé, cette platine HAT PiCube est équipée de 64 Leds vertes (4x4x4 leds). Elle est spécialement adaptée pour les cartes Raspberry Pi A+/B/B+/2/3/3B+/4.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos

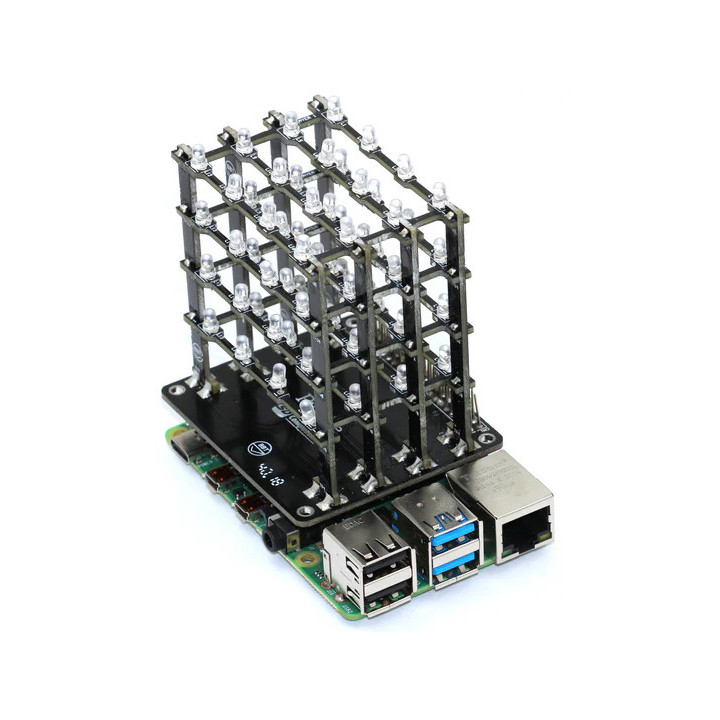

    Ce Shield HAT entièrement assemblé est destiné à venir s'enficher sur une carte Raspberry Pi (non livrée) via un connecteur empilable M/F 40 broches.

    Il se présente sous la forme d'une matrice à 64 Leds réparties sur 4 niveaux de 16 Leds (4x4x4 Leds vertes Ø 3 mm). Les Leds sont montées sur des supports rigides en circuit imprimé formant ainsi une sorte de "Cube 3D" à Leds adressables.


    Détail les répartitions des Leds du Shield PiCube pour Raspberry Pi

    - Toutes les Leds alignées dans une colonne verticale partagent une anode commune (+)
    - Toutes les Leds sur une couche horizontale partagent une cathode commune (-)



    Détail des GPIO utilisées:

    Détail des GPIO utilisés du Shield PiCube pour Raspberry Pi



    Vidéo de présentation



    Le modèle présenté utilise des leds bleues - le modèle livré utilise des leds vertes.



    Caractéristiques:

    • Shield PiCube (monté)
    • Matrice Cube à Leds vertes 4x4x4
    • Nombre de Leds: 64 (Ø 3 mm)
    • Chaques couches et chaques Leds peuvent être pilotées indépendamment
    • Livré avec 4 entretoises
