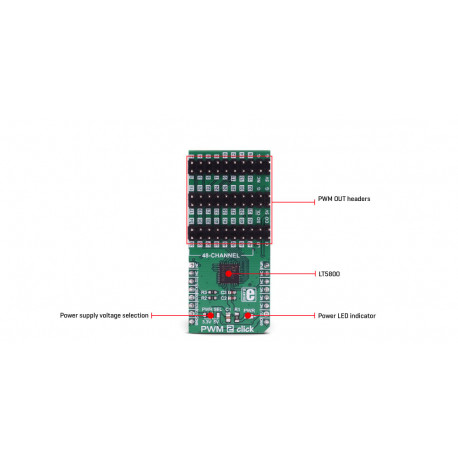

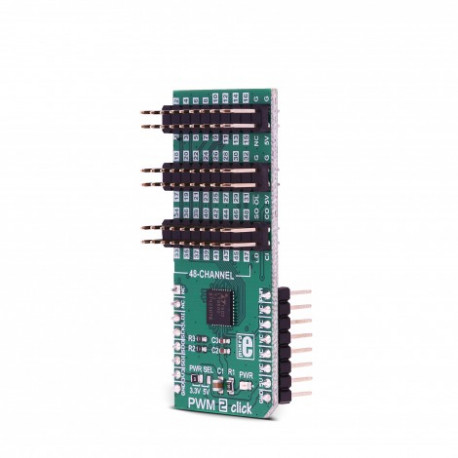

Module PWM 2 click MIKROE3148 avec 48 sorties pilotées par SPI

Le composant principal du module PWM 2 click est le LT8500 , un générateur PWM LED 48 canaux avec résolution 12 bits et interface série 50 MHz, d' Analog Devices™. Ce circuit intégré dispose de 48 canaux PWM 12 bits indépendants, chacun avec une correction de 6 bits jusqu'à 50% du cycle de service d'origine.

Le CI LT8500 est cadencé par un signal d'horloge à la broche PWMCK. La fréquence du signal d'horloge peut aller jusqu'à 25 MHz, générant une fréquence de sortie PWM allant jusqu'à 6,1 kHz, ce qui est suffisant pour la plupart des applications. La vitesse maximale de l'interface série LT8500 va jusqu'à 50 MHz en théorie, mais en pratique, cela dépendra de nombreux facteurs.

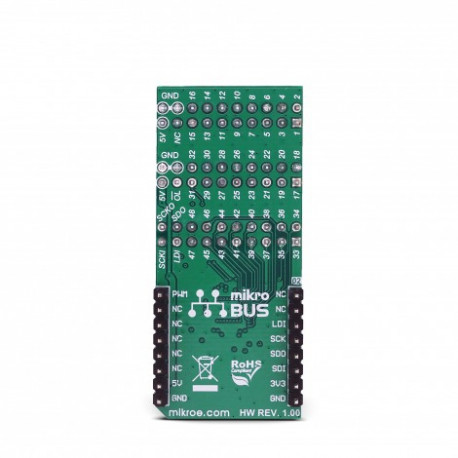

Le signal d'horloge à la broche PWM du mikroBUS ™ déclenche un registre de compteur interne (PWMCK). Ce registre est comparé au contenu du registre PWMRSYNC, associé à chaque canal. Chaque fois que la valeur du compteur est inférieure à la valeur écrite dans un registre PWMRSYNC de canal spécifique, la sortie PWM de ce canal passe à un niveau logique HAUT. La fréquence du signal PWM de sortie est donc déterminée par la fréquence du signal d'horloge à la broche PWMCK. Ceci représente le principe de fonctionnement de base du LTC8500 IC. La broche PWMCK est acheminée vers la broche PWM du mikroBUS ™.

Outre les lignes d'interface SPI habituelles, le circuit intégré du générateur PWM LT8500 fournit un signal de sortie d'horloge d'interface série (SCKO), permettant de connecter des périphériques supplémentaires dans la topologie parallèle à 5 fils (LDI, SCKI, SDI, SDO et SCKO). Cela permet une mise en cascade à grande échelle, sans qu'il soit nécessaire d'équilibrer le biais ou de mettre en mémoire tampon les signaux.

Le module PWM 2 click est également capable de détecter à la fois les erreurs de synchronisation et les erreurs de LED ouvertes, en signalant l'erreur via la broche dédiée et la trame d'état.

Le module est destiné à être alimenté sous une tension de +3,3 V ou +5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1898 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1898 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "PWM Click"
*
*************************************************************************
* La sortie CH0 du module délivre un signal carré ayant une fréquence de 50 Hz
* et un rapport cyclique de 50%
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "PWM Click" (Réf.: MIKROE-1898) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/adafruit/Adafruit-PWM-Servo-Driver-Library
*
************************************************************************/

#include <Wire.h> // appel des bibliothèques
#include <Adafruit_PWMServoDriver.h>

#define OE 17 // affectation des broches

Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver(0x40); // création de l'objet pwm

#define frequence 50
#define numero_sortie 0

void setup()
{
pwm.begin();
pwm.setPWMFreq(frequence); // configuration de la fréquence du signal PWM
pinMode(OE,OUTPUT); // configuration de la broche OE en sortie
digitalWrite(OE,LOW); // validation des sorties du PCA9685
}

void loop()
{
pwm.setPWM(numero_sortie, 0, 2048); // génération du signal PWM
}
