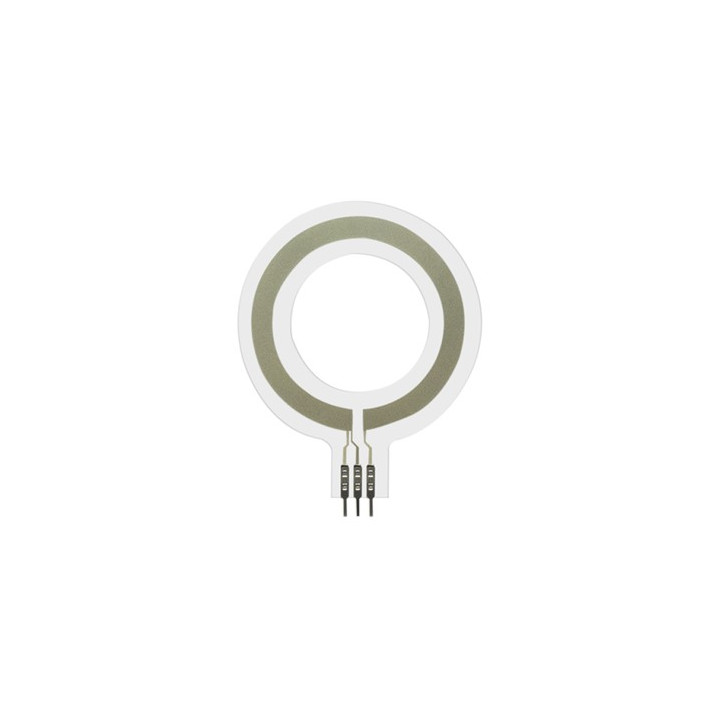

Potentiomètre à membrane rotatif CERADEX PTX2T

Le capteur CERADEX PTX2T est un potentiomètre à membrane rotatif, léger, très mince, avec une sensibilité et une réponse instantanée idéalement conçu pour la détection de faible force d'actionnement pour des applications basse consommation énergétique.

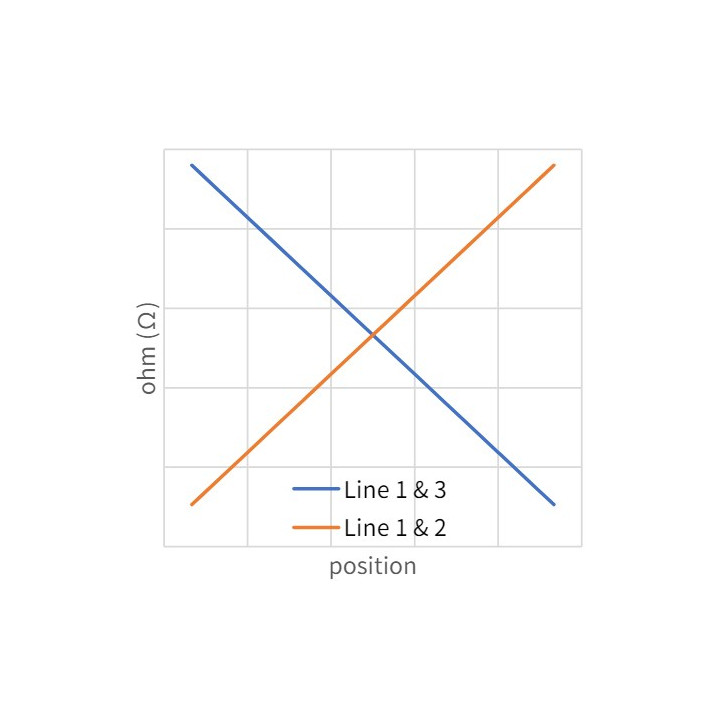

En absence de sollicitation le capteur délivre un circuit ouvert. Le circuit se ferme et produit une valeur de résistance lorsqu'une pression est appliquée à la position correspondante du capteur. En cas de pression sur la position extrême gauche le capteur délivre une résistance de l'ordre de 100 Ω minimum environ.  En cas de pression sur la position extrême droite le capteur délivre une résistance de l'ordre de 4,7 KΩ maximum environ.

Conception en PET souple avec 3 connecteurs mâles à souder en bout. L'opération de soudure doit être rapide afin d'éviter de faire fondre le substrat PET. Si nécessaire, nous proposons en option en bas de page des connecteurs à raccordement rapide pour ce capteur.

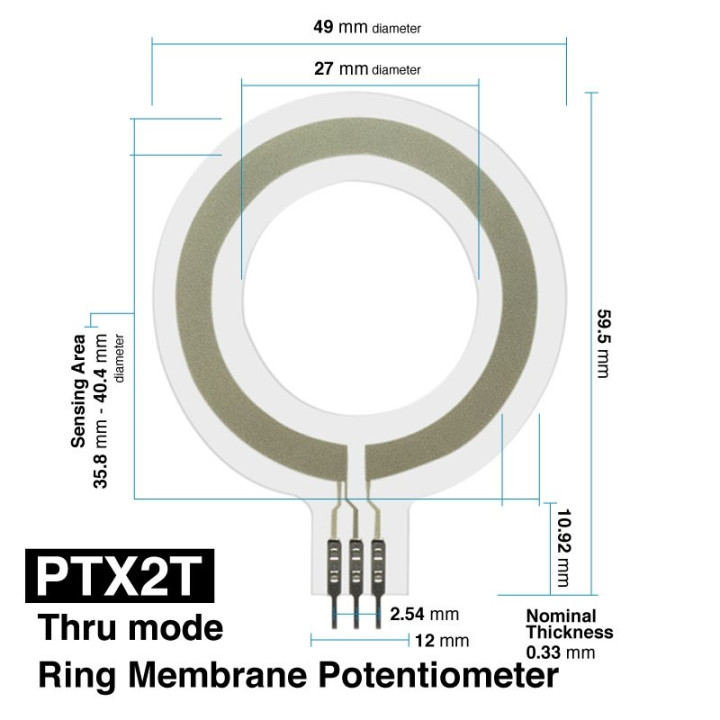

Spécifications :

- Longueur 60 mm
- Largeur 50 mm
- Zone active Diam. 36 mm int. 40 mm ext.
- Espacement des broches 2,5 mm
- Épaisseur nominale 0,33 mm
- Substrat PET
- Style de capteur circuit fermé

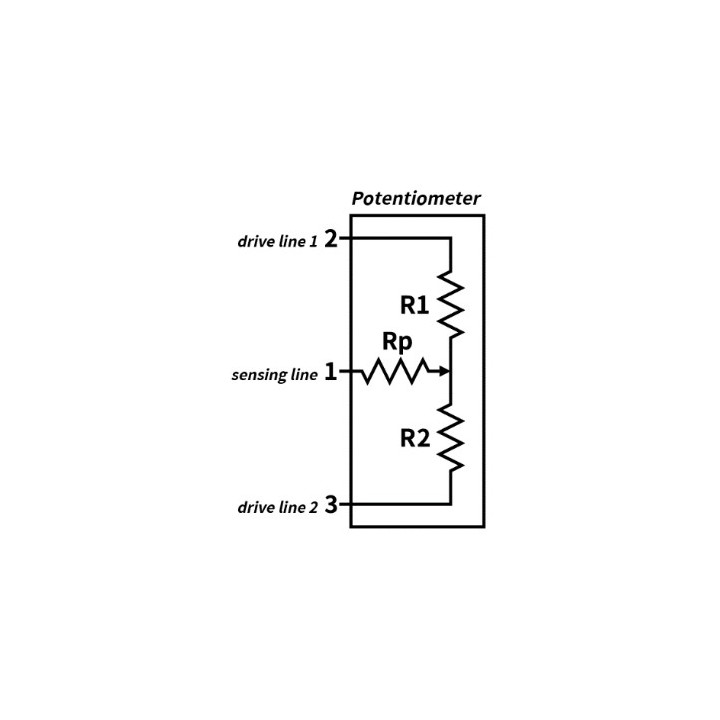

- Sortie sur connecteur 3 broches mâles à souder
  - Épaisseur 0,73 mm
  -Largeur 1,6 mm


Caractéristiques :

- Résolution de la position < 1.5 mm
- Retour capteur position 6 à 355 °
- Force d'actionnement minimale ≤ 200 g
- Résistance non actionnée > 10 M Ω (Ohm)
- Temps de réponse < 40 ms
- Puissance maximale < 240 mW
- Température de fonctionnement -20 ºC - +60 ºC

Durabilité :

- Durabilité 1kg / 1 Hz > 10 M actionnements
- Durabilité de la charge debout 2,5 kg/24 h < 5 %
- Performances en température de fonctionnement
  - Froid -40ºC/1h < 5%
  - Chaud +60ºC/1h <15%
Performances de température de stockage
  - Froid -40ºC/1h < 10%
  - Chaud +60ºC/1h <15%
