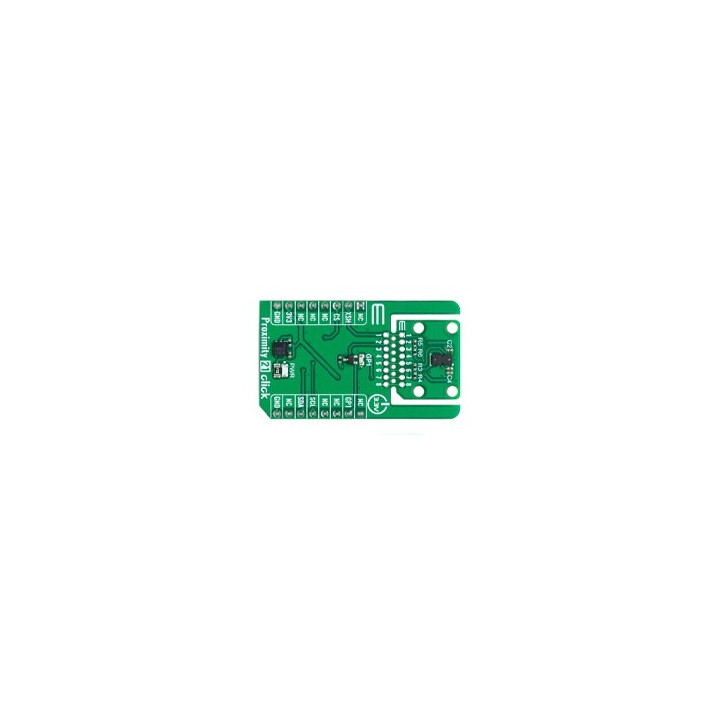

Proximity 21 click - Capteur de proximité sur base VL53L4ED

Le module Proximity 21 Click est un capteur de proximité à temps de vol (ToF) qui offre des mesures précises et une technologie avancée pour diverses applications.


Caractéristiques du VL53L4ED

Le module Proximity 21 Click est basé sur le VL53L4ED, un capteur de proximité à temps de vol (ToF) de haute précision de STMicroelectronics, connu pour sa capacité de température étendue. Ce capteur est conçu pour des mesures précises à courte portée, offrant un champ de vision (FoV) de 18° et mesurant des distances de 1 mm à 1 300 mm dans des conditions standard et jusqu'à 1 150 mm dans des environnements à température étendue. Le VL53L4ED fonctionne efficacement à des températures allant de -40 °C à 105 °C, garantissant des performances constantes même dans des environnements industriels difficiles. De plus, il fournit des mesures de distance fiables jusqu'à 800 mm même dans des conditions de lumière ambiante de 5 klx, ce qui le rend idéal pour les applications nécessitant une détection de proximité précise telles que l'automatisation industrielle, les systèmes de sécurité, la robotique, l'éclairage intelligent et les mesures de distance biométriques.





Le capteur VL53L4ED utilise la technologie FlightSense de STMicroelectronics, qui lui permet de mesurer des distances absolues indépendamment de la couleur ou de la réflectivité de la cible. Il comprend un réseau SPAD (diode à avalanche monophotonique), améliorant ses performances dans des conditions d'éclairage ambiant et avec différents matériaux de verre de protection. De plus, le capteur intègre un VCSEL (laser à cavité verticale émettant par la surface) qui émet une lumière IR invisible de 940 nm, certifiée comme étant sans danger pour les yeux de classe 1.

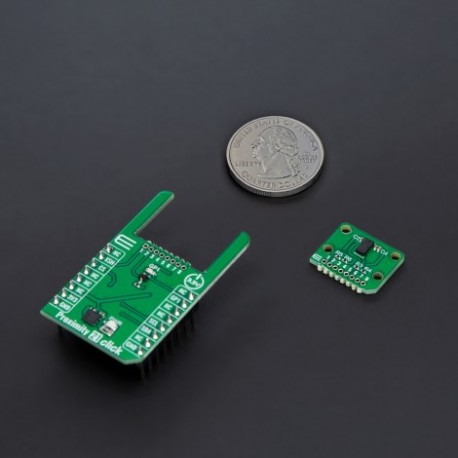

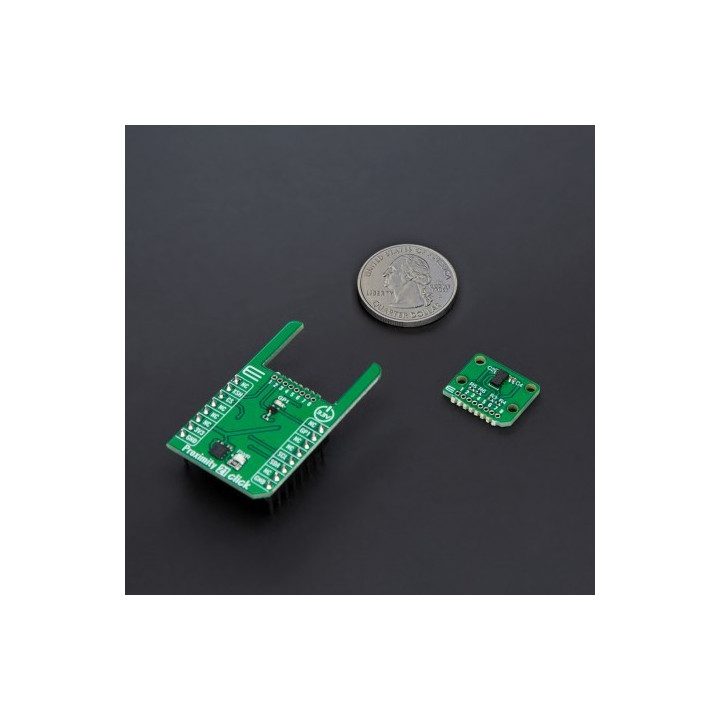

Le Proximity 21 Click est conçu dans un format unique prenant en charge la nouvelle fonction MIKROE appelée « Click Snap ». Contrairement à la version standardisée des cartes Click, cette fonction permet à la zone principale du circuit intégré de devenir mobile en cassant le PCB, ouvrant ainsi de nombreuses nouvelles possibilités de mise en œuvre. Grâce à la fonction Snap, le VL53L4ED peut fonctionner de manière autonome en accédant directement à ses signaux sur les broches marquées de 1 à 8. De plus, la partie Snap comprend une position de trou de vis spécifiée et fixe, permettant aux utilisateurs de fixer la carte Snap à l'emplacement souhaité.

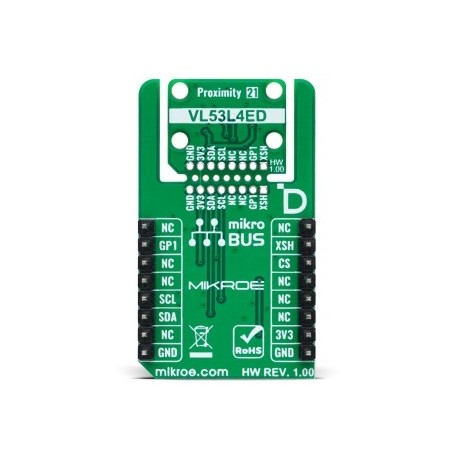

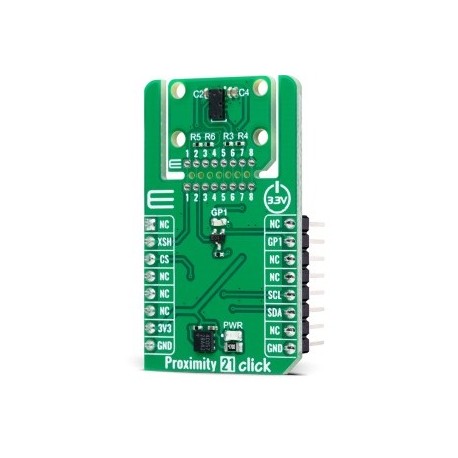

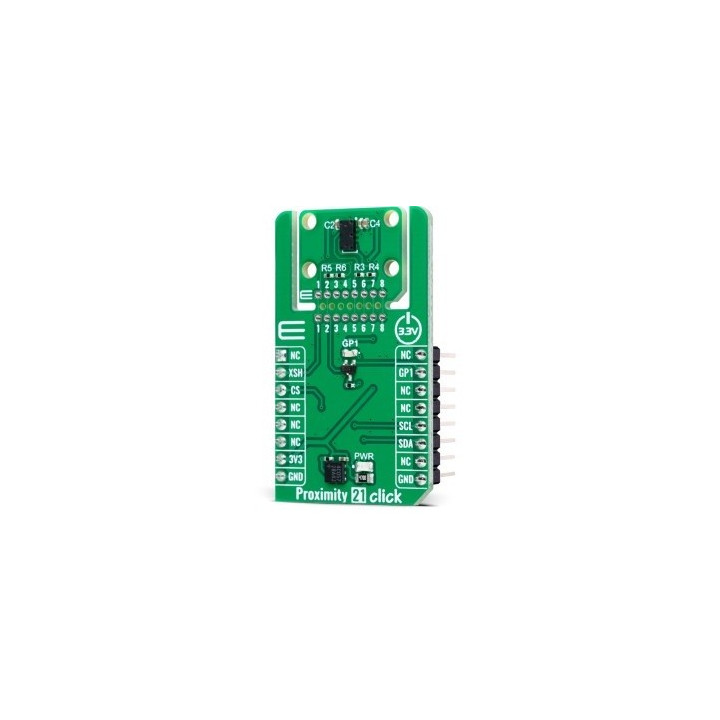

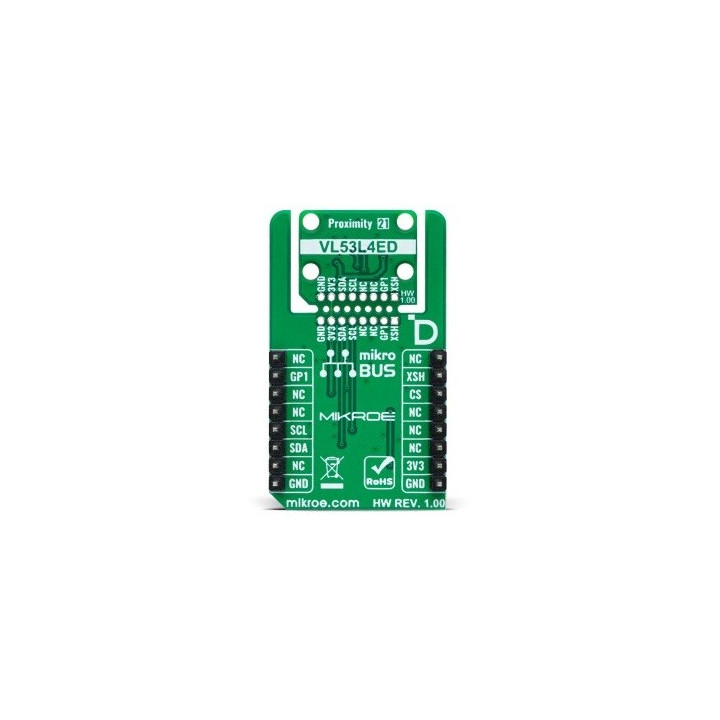

Cette carte Click™ utilise une interface I2C standard à 2 fils pour la communication avec le microcontrôleur hôte, prenant en charge le mode Fast Mode Plus avec une fréquence d'horloge allant jusqu'à 1 MHz. En plus des broches d'interface, le capteur utilise également la broche d'arrêt XSH de la prise mikroBUS™ pour la mise sous tension et la séquence de démarrage de l'appareil. L'appareil peut être complètement mis hors tension lorsqu'il n'est pas utilisé, puis réactivé par le microcontrôleur hôte à l'aide de la broche XSH. Il utilise également la broche GP1 de la prise mikroBUS™ comme interruption matérielle, ainsi qu'un indicateur LED rouge GP1, pour signaler et indiquer visuellement diverses conditions.

Cette carte Click™ ne peut fonctionner qu'avec un niveau de tension logique de 3,3 V. La carte doit effectuer une conversion appropriée du niveau de tension logique avant d'utiliser des microcontrôleurs avec différents niveaux logiques. De plus, elle est équipée d'une bibliothèque contenant des fonctions et un exemple de code qui peuvent être utilisés comme référence pour un développement ultérieur.
