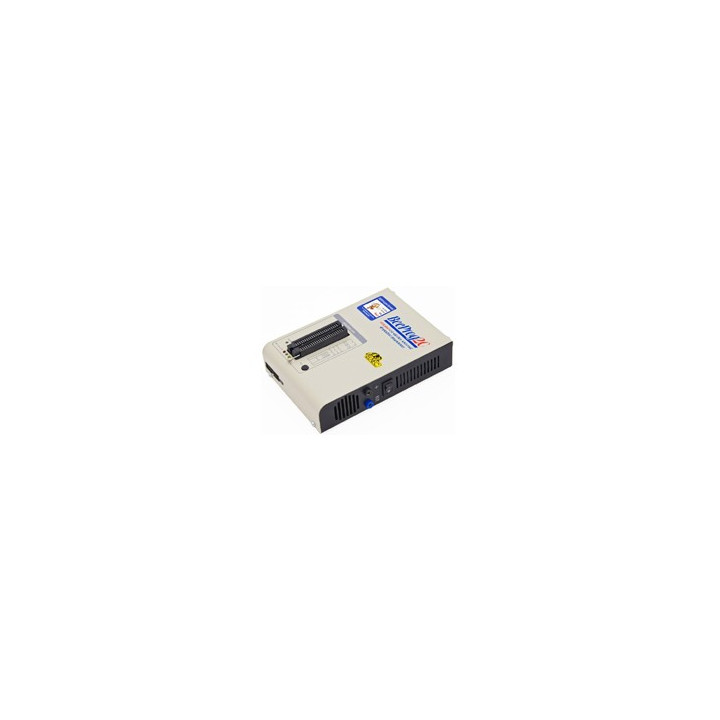

Programmateur de composants universel BeeProg2C

Bénéficiant d'une garantie de 3 ans, le "BeeProg2C" est un programmateur universel dôté d'un support ZIF 48 broches. Très similaire au "BeeProg+", le "BeeProg2C" (conçu sur la base d'un puissant coeur FPGA) se distingue par une rapidité de programmation accrue (de 20% à 70% selon les composants).

Considéré probablement comme un des programmateurs du marché parmi les plus rapides du marché, il est capable de supporter près de  composants (EPROM, EEPROM, FLASH Eprom, PROM, micro-contrôleurs divers, PLD...). Ce dernier se connecte à votre PC via le port parallèle (compatible IEEE 1284 - taux de transfert d' 1 MB/sec.) ou USB (2.0). A titre d'exemple, il est capable de programmer une mémoire NOR flash de 64 Mbit en moins de 9 secondes (à titre de comparaison 46 secondes sur le "BeeProg+") et une mémoire Flash 1 Gbit NAND en moins de 70 secondes! (à titre de comparaison 120 secondes sur le "BeeProg2C"). En plus de son support à force d'insertion nulle 48 broches, il dispose d'un connecteur latéral pouvant recevoir un câble dédié à la programmation de certains microcontrôleurs en mode "ISP".

Son éléctronique de commande révolutionnaire lui permet de générer des niveaux logiques, des "tirages" bas ou haut, des masses, une tension VCC, etc... sur chacune des broches de son support, l'autorisant ainsi à programmer (par simple mise à jour logiciel) la plupart des composants DIL 48 broches sans aucune adjonction d'adaptateur ou de module spécifique. Enfin ce dernier ne se contente pas d'être un "simple" programmateur puisqu'il peut aussi faire office de testeur de composant TTL/CMOS et de mémoires statiques.

Le "BeeProg2C" effectue un test de positionnement du composant à programmer (sens et décalage des broches) ainsi qu'un test de contact (faible contact d'une ou plusieurs des pattes) avant chaque programmation. Cette caractéristique associée à une limitation de courant automatique et à une auto-détermination de certains types de composants permet d'éviter autant que faire ce peut la destruction de pièces suite à une erreur de manipulation de la part de l'opérateur. Enfin, des circuits de protection sur chacune des entrées protègent et limitent l'influence des ESD sur le programmateur et les composants à programmer.

Les tensions d'alimentation et de programmation de ce dernier sont entièrement générées numériquement de telle sorte que la valeur de celles-ci puisse être volontairement limitée par le programmateur pour pouvoir travailler avec les composants "basse tension" (à partir de 1,8 V).

Le logiciel de commande en FRANCAIS très convivial dispose de menus déroulants associés à des touches de raccourci pour une utilisation ultra rapide. Il est ainsi possible de sélectionner les composants à programmer par catégories, Fabricants ou par leur références nominatives. Les fonctions standards (lecture, test de virginité, programmation, vérification) ont été complétées par certaines fonctions de test spécifiques. Pour finir, l'utilisation des buffers et des fichiers est des plus optimisée grâce entre autre à une détection automatique des formats lors des opérations de chargement de fichiers au cours desquelles intervient un processus de conversion instantané.

Une fonction d'auto-incrémentation permet de définir et d'enregistrer automatiquement un numéro de série différent pour chaque composant programmé en incrémentant simplement la valeur d'un nombre dans le buffer à chaque insertion d'un nouveau composant. Ce procédé permet dans certains cas de pouvoir opérer des contrôles de versions sur certains composants déjà programmés.

Une seconde fonction permet dans le cadre des phases de production, d'activer automatiquement la programmation du composant après son insertion dans le support.

La mise à jour du logiciel de commande est "gratuite" et "illimité" dans le temps via le site du Fabricant (www.elnec.com) ou vous disposez également d'une ligne technique efficace.

Il est également possible d'utiliser plusieurs "BeeProg2C" sur un même PC, lesquels pourront être utilisés de façon totalement indépendante (chaque boîtier pourra programmer à son rythme un composant différent sans interférer sur le fonctionnement des autres boîtiers).



Caractéristiques techniques:

Support et Drivers:

- Support professionnel à force d'insertion nulle 48 broches pour composants à implantation 300/600 mil
jusqu'à 48 broches
- Conecteur HE10 mâle 10 broches pour câble de programmation ISP
- 3 convertisseurs numérique/analogique pour les tensions VCCP, VPP1 et VPP2 avec système de
limitation de courant et contrôle des temps de montée et descente
- Drivers de commande TTL sur chacune des broches du support permettant de générer un niveau
logique haut, bas, un tirage au niveaux haut ou bas, un état haute impédance ou une lecture d'état
- Compatibilité totale avec les composants "basse tension" (à partir de 1,8 V)
- Protection surtension et ESD sur entrée d'alimentation et port parallèle
- Connexion sur fiche banane pour bracelet antistatic (non livré)
- Système d'autocalibration et d'auto-test intégrés


Composants supportés:

- EPROM: NMOS/CMOS, 27xxx et 27Cxxx au format 8/16 bits ainsi que les séries
"basse tension" (LV)
- EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, 27EExx au format 8 / 16 bits
- Flash EPROM: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, 49Fxxx de 256 kbit à 1 Gbit au format 8/16 bits ainsi que les série "basse tension" (LV)
- NAND FLASH: SAmsung K9xxx, Hynix HY27xxx, Toshiba TC58xxx, Micron MT29xxx, Spansion S30Mxxx, Numonyx (ex STM) NANDxxx,
- LBA-NAND: Toshiba THGVNxxx
- mDOC H3: SanDisk (ex M-Systems) SDED5xxx, SDED7xxx, MD2533xxx, MD2534xxx, Hynix HY23xxx
- Multi-chip devices: NAND+RAM, NOR+RAM, NOR+NOR+RAM, NAND+NOR+RAM
- FRAM: Ramtron
- MRAM: Everspin MRxxxxx8x
- NV RAM (Non Volatile): Dallas DSxxx, SGS/Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, ZMD U63x
- Serial E(E)PROM: Serial E(E)PROM: 11LCxxx, 24Cxxx, 24Fxxx, 25Cxxx, 59Cxxx, 85xxx, 93Cxxx, NVM3060, MDAxxx series, full support for LV series, AT88SCxxx
- Serial Flash: standard SPI (25Pxxx, 25Fxxx, 25Lxxx, 25Bxxx, 25Txxx,25Sxxx, 25Vxxx, 25Uxxx, 25Wxxx, 45PExx), high performance Dual I/O SPI (25Dxxx, 25PXxxx), high performance Quad SPI (25Qxxx, 26Vxxx), DataFlash (AT45Dxxx, AT26Dxxx)
- Configuration (EE)PROM: XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, EPCSxxx, AT17xxx, AT18Fxxx, 37LVxx
- 1-Wire E(E)PROM: DS1xxx, DS2xxx
- PLD Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE, MAX II/G/Z
- PLD Lattice: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC/ZE, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx, M4LV-xx/xx, ispCLOCK, Power Manager/II, ProcessorPM
- PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
- Autres PLD:SPLD/CPLD series: AMD, AMI, Atmel, Cypress, Gould, ICT, Lattice, National Semicond., Philips, STMicroelectronics, TI (TMS), Vantis, VLSI
- FPGA: Actel: ProASIC3, IGLOO, Fusion
- FPGA: Lattice: MachXO, LatticeXP, ispXPGA
- FPGA: Xilinx: Spartan-3AN
- Clocks: TI(TMS), Cypress
- Circuits spéciaux: Atmel Tire Pressure Monitoring ATA6285N, ATA6286N, PWM controllers: Zilker Labs, Analog Devices, Gamma buffers: TI, Maxim ...
- Microcontrôleurs MCS51 series: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89Fxxx, 89LVxxx, 89LSxxx, 89LPxxx, 89Exxx, 89Lxxx, all manufacturers, Philips LPC series
- Microcontrôleurs série INTEL 196: 87C196 KB/KC/KD/KT/KR/...
- Microcontrôleurs Atmel ARM. ARM7: AT91SAM7Sxx, AT91SAM7Lxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series; ARM9: AT91SAM9xxx series; ARM Cortex-M3: AT91SAM3Uxxx series
- Microcontrôleurs Atmel AVR 8bit/16bit: AT90Sxxxx, AT90pwm, AT90can, AT90usb, ATtiny, ATmega, ATxmega series
- Microcontrôleurs Atmel AVR32: AT32UC3xxxx
- Microcontrôleurs Chipcon (TI): CC11xx, CC24xx, CC25xx series
- Microcontrôleurs Coreriver: Atom 1.0, MiDAS1.0, 1.1, 2.0, 2.1, 2.2, 3.0 series
- Microcontrôleurs Cypress: CY7Cxxxxx, CY8Cxxxxx
- Microcontrôleurs ELAN: EM78Pxxx
-Microcontrôleurs Infineon(Siemens): XC800, C500, XC166, C166 series
-Microcontrôleurs MDT 1xxx and 2xxx series
- Microcontrôleurs Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
- Microcontrôleurs Motorola/Freescale: HC05, HC08, HC11, HC12, HCS08, RS08, S12, S12X, MC56F, MCF51, MCF52 series
- Microcontrôleurs Myson MTV2xx, 3xx, 4xx, 5xx, CS89xx series
- Microcontrôleurs National: COP8xxx series
- Microcontrôleurs NEC: uPD70Fxxx, uPD78Fxxx series
- Microcontrôleurs Novatek: NT68xxx series
- Microcontrôleurs Nuvoton (Winbond): N79xxx, W77xxx, W78xxx, W79xxx, W83xxx series
- Microcontrôleurs NXP ARM Cortex-M3: LPC13xx, LPC17xx series
- Microcontrôleurs Philips (NXP) UOC series: UOCIII, UOC-TOP, UOC-Fighter series
- Microcontrôleurs Philips (NXP) ARM7: LPC2xxx, PCD807xx, SAF7780xxx series
- Microcontrôleurs Scenix (Ubicom): SXxxx series
- Microcontrôleurs Renesas: R8C/Tiny series
- Microcontrôleurs SGS-Thomson: ST6xx, ST7xx, ST10xx, STR7xx series
- Microcontrôleurs SyncMOS: SM59xxx, SM73xxx, SM79xxx, SM89xxx series
- Microcontrôleurs & Programmable System Memory STMicroelectronics: uPSD, PSD series
- Microcontrôleurs STM: ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32Fxx, STM8A/S/L series
- Microcontrôleurs Silicon Laboratories(Cygnal): C8051 series
- Microcontrôleurs Texas Instruments: MSP430, MSC12xx series, TMS320F series
- Microcontrôleurs Texas Instruments (ex Luminary Micro): LM3Sxxx, LM3Sxxxx series
- Microcontrôleurs ZILOG: Z86/Z89xxx and Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx, ZGP323xxxxxx, ZLF645xxxxxxx, ZLP12840xxxxx, ZLP323xxxxxxx series
- Autres Microcontrôleurs: EM Microelectronic, Fujitsu, Goal Semiconductor, Hitachi, Holtek, Novatek, Macronix, Princeton, Winbond, Samsung, Toshiba, Mitsubishi, Realtek, M-Square, ASP, Coreriver, Gencore, EXODUS Microelectronic, Megawin, Syntek, Topro, TinyARM, VersaChips, SunplusIT, Nordic, M-Square, QIXIN, Signetic, Tekmos, Weltrend, Amic, Cyrod Technologies, Ember, Ramtron, Nordic Semiconductor, Samsung ...

Programmation en mode ISP:
- Serial E(E)PROM: IIC series, MW series, SPI series, KEELOQ series, PLD configuration memories, UNI/O series
-1-Wire E(E)PROM: DS1xxx, DS2xxx
- Serial Flash: standard SPI (25xxx), DataFlash (AT45Dxxx, AT26Dxxx)
- MicrocontrôleursAtmel: AT89Sxxx, AT90pwm, AT90can, AT90usb, AT90Sxxxx, ATtiny, ATmega, ATxmega, AT89LSxxx, AT89LPxxx
- MicrocontrôleursAtmel AVR32: AT32UC3xxxx
- MicrocontrôleursChipcon (TI): CC11xx, CC24xx, CC25xx series
- MicrocontrôleursCypress: CY8C2xxxxMicrocontrôleursElan: EM78Pxxx, EM6xxx series
- MicrocontrôleursEM Microelectronic: 4 and 8 bit series
- MicrocontrôleursMicrochip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
- MicrocontrôleursMitsubishi: M16C
- MicrocontrôleursMotorola/Freescale: HC08 (both 5-wire, All-wire), HC11, HC12, HCS08, S12, S12X, MC56F, MCF52 series
- Microcontrôleurs Nordic Semiconductor: nRF24xxx
- Microcontrôleurs NEC: uPD7xxx series
- Microcontrôleurs Philips (NXP): LPC1xxx, LPC2xxx, LPCxx series, 89xxx series
- Microcontrôleurs Renesas: R8C/Tiny series
- Microcontrôleurs Realtek, M-Square
- Microcontrôleurs Scenix (Ubicom): SXxxx series
- Microcontrôleurs STM: ST7xxx, STR7xx, STR9xx, STM32Fxx, STM8A/S/L series
- Microcontrôleurs Silicon Laboratories(Cygnal): C8051 series
- Microcontrôleurs & Programmable System Memory STMicroelectronics: uPSD, PSD series
- Microcontrôleurs TI: MSP430 (both JTAG and BSL series), MSC12xxx series
- Microcontrôleurs ZILOG: Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx series, ZLF645x0xx
- Various PLD (also by Jam/VME/SVF/STAPL/... Player/JTAG support):
- Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II/G/Z
- Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
- PLD Lattice: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC/ZE, ispCLOCK, Power Manager/II, ProcessorPM
- FPGA: Actel: ProASIC3, IGLOO, Fusion
- FPGA: Lattice: MachXO, LatticeXP, ispXPGA





Nouveau : Testez immédiatement si ce programmateur supporte votre composant en cliquant sur l'icone ci-contre.

Fonction testeur:

- Circuits TTL: séries 54, 74 S/LS/ALS/H/HC/HCT
- Circuits CMOS: séries 4000, 4500
- Ram statiques: 6116 .. 624000
- Possibilité de définir ses procédures de test

Cliquez ici pour visualiser la liste complète

Nous proposons si nécessaire une multitude d'adaptateurs optionnel universels ou spécialisés
permettant de programmer des composants de surface (CMS) en boîtiers (T)SSOP, PLCC, PSOP, QFN, QFP, SDIP, SOIC, TSOP sur le "BeeProg2C". A ce titre le logiciel du "BeeProg2C" dispose d'une aide qui vous permettra de déterminer la référence de l'adaptateur nécessaire suivant le type du boîtier de votre composant (vous pouvez également nous contacter pour obtenir cette information).



Exemple de vitesse de programmation du "BeeProg+" sur support ZIF:

Composant Opération Durée
K8P6415UQB - Flash NOR parallèle (400100Hx16 - 64 Méga) Prog. et vérification 13,0 sec.
K9F1G08U0M - Flash NAND parallèle (8400000Hx8 - 1 Giga) Prog. et vérification 122,7 sec.
QB25F640S33 - Flash série (800200Hx8 - 64 Méga) Prog. et vérification 30,7 sec.
AT89C51RD2 (microcontrôleur - 10000Hx8) Prog. et vérification 14,4 sec.
PIC32MX360F512L (microcontrôleur - 80000Hx8) Prog. et vérification 8,9 sec.

Conditions: P4, 2.4 GHz, 512 MB RAM, USB 2.0 HS, Windows XP.

Fonctions du logiciel liées au composant:

Standard
- Test de virginité
- Lecture
- Programmation
- Vérification
- Effacement
- Configuration et bit de sécurité

Spécial
- Auto incrémentation d'un numéro de série d'identification
- Compteur à rebours sur nombre de composants programmé
- Statistiques


Fonctions liées au buffer

- Visualisation / édition / trouver / remplacer
- Remplissage / copie, déplacement, permutation d'octets
- Coupure, chechsum / Impression


Formats de fichiers supportés:

- Unformatted (raw) binary
- HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix,
ASCII-SPACE-HEX,, ASCII HEX
- Altera POF, JEDEC (ver. 3.0.A), eg. from ABEL, CUPL, PALASM, TANGO PLD,
OrCAD PLD, PLD Designer ISDATA, etc...
- JAM (JEDEC STAPL Format), JBC (Jam STAPL Byte Code), STAPL (STAPL File)
JEDEC standard JESD-71
- VME (ispVME file VME2.0/VME3.0)


Configuration recommandée:

- Windows™ 98/2000/ME/NT/XP/2003/XPx64/Vista™
- Processeur: Pentium 4 à 1,3 GHz (2 GHz ou sup. recommandé)
- Mémoire: 256 MB (512 MB ou sup. recommandé)
- Disque dur avec 50 Mo de libre.
- Port imprimante (LPT) de libre (ECP/EPP recommandé)
   ou port USB (2.0 recommandé)


Caractéristiques générales:

- Tension d'alimentation: 110 à 240 VAC
- Consommation: 20 W (2 W en mode veille)
- Dimensions: 195 x 140 x 55 mm
- Poids: 900 g
- Température de fonctionnement: 5 à 40°C
- Humidité: 20% à 80 % sans condensation


Contenu du package:

- Boîtier programmateur "BeeProg2C"
- Câble de programmation série (ISP)
- Câble de raccordement secteur
- Câble de racordement USB
- CD contenant le programme
- Manuel d'utilisation
- Cache anti-pousière pour le support ZIF
- Support "Pod" pour auto-test
- Support "Pod" pour test du câble ISP
- Carte d'enregistrement
