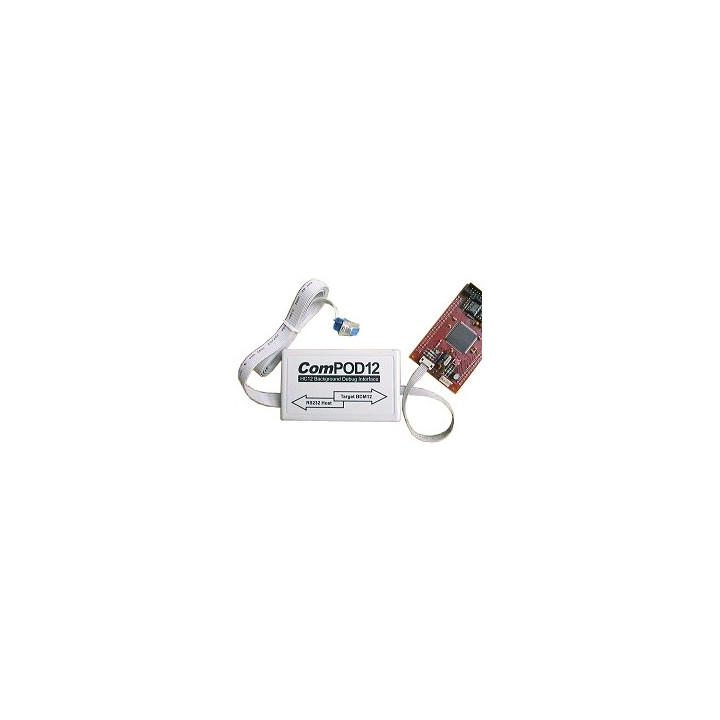

Programmateur HC12 HCS12 COMPODNG pour cartes électroniques

Il pourra programmer à la fois les mémoires EEPROM et Flash internes des "HC(S)12" en utilisant le connecteur BDM12 au standard Motorola™.


Comment fonctionne le module ?
Ce dernier se connecte au PC via le port série (sous environnement Windows™) afin de pouvoir contrôler la platine "cible" à laquelle il sera relié via le connecteur 6 broches "BDM12" définie par Motorola™. A noter que son alimentation sera également dérivée de ce connecteur.

Le logiciel de commande "StarProg" livré avec le "ComPod" permet à l'utilisateur de choisir une "cible" spécifique (mémoire Flash interne d'un HC912B32 par exemple). Les formats de lecture reconnus sont les enregistrements de type Motorola™ "S" ou fichiers binaires. Une fonction de test de virginité peut être utilisée pour vérifier, si nécessaire le composant afin d'effacer au préalable son contenu avec une commande adéquate si nécessaire. Dès lors il vous sera possible de télécharger votre programme et de s'assurer (grâce à une fonction de vérification) que l'opération s'est bien déroulée.


Un outil de programmation évolutif
Le logiciel de gestion "StarProg" du programmateur ne se trouve pas figé au sein du boîtier principal. En effet, ce dernier repose une solution évolutive pouvant être remise à jour en fonction de la sortie de nouveaux composants, rendant ainsi votre programmateur totalement évolutif et "tourné vers l'avenir".





"ComPOD / StarProg" spécialement étudiés pour la production !
Une fonction spéciale vous permet d'enchaîner automatiquement un cycle: test de virginité / programmation et vérification afin de faciliter votre tâche lors des opérations de programmation en série pour de la production.

"ComPOD" spécialement étudié pour le développement...
Il est possible d'associer le boîtier "ComPOD" à un logiciel optionnel "NoICE12" et à un des compilateurs "C" d'Image Craft™ afin de pouvoir débugger vos applications en ayant accès aux ressources des microcontrôleurs (mémoire, registres de contrôle,...) et d'utiliser des points d'arrêts afin que vous puissiez exécuter votre programme "C" en mode pas-à-pas pour assurer une mise au point rapide et professionnelle de vos applications (ces options sont proposées au bas de la page).


Composants supportés:

- MC9S12A64 Flash / EEPROM
- MC9S12A128 Flash / EEPROM
- MC9S12A256 Flash / EEPROM
- MC9S12A512 Flash / EEPROM
- MC9S12C32 Flash
- MC9S12C128 Flash
- MC9S12D64 Flash / EEPROM
- MC9S12DJ64 Flash / EEPROM
- MC9S12DB128 Flash / EEPROM
- MC9S12DG128 Flash / EEPROM
- MC9S12DJ128 Flash / EEPROM
- MC9S12DT128 Flash / EEPROM
- MC9S12DG256 Flash / EEPROM
- MC9S12DJ256 Flash / EEPROM
- MC9S12DP256 Flash / EEPROM
- MC9S12DT256 Flash / EEPROM
- MC9S12DP512 Flash / EEPROM
- MC9S12E64 Flash
- MC9S12E128 Flash
- MC9S12KG128 Flash / EEPROM
- MC9S12KT256 Flash / EEPROM
- MC9S12NE64 Flash**
- MC9S12UF32 Flash
- MC912D60A Flash / EEPROM
- MC912DG128A Flash / EEPROM
- MC912DT128A Flash / EEPROM
- MC68HC812A4 EEPROM
- MC68HC912B32 Flash* / EEPROM
- XC68HC912BC32 Flash* / EEPROM
- XC68HC912D60 Flash* / EEPROM
- XC68HC912DG128 Flash* / EEPROM
- XC68HC912DT128 Flash* / EEPROM
- HC12compact ('812A4) with external 29F400B Flash

(*) Tension de programmation additionnelle requise, 8MHz bus clock (ECLK)
(**) Avec ComPOD "COMPOD12/NG" seulement





Configuration requise:
- Windows™ 95/98/NT/2000
- PC avec interface RS-232 (38400 bds)
- Platine HC12 cible avec une alimentation
  de 5 Vcc et un quartz de 8 MHz Bus (16 MHz Quartz)
- Source  12 V pour certains HC12 de 1ère génération

Cartes supportées
Le boîtier ComPOD est compatible avec toutes les
cartes à base de "HC12 / HCS12" (voir exemples de
cartes supportées ci-dessous).

HC12              -    HC12compact      -     Zwerg12
Card12.D60    -    Card12.DG128     -    HCS12 T Board
S12 Compact  -    ChipS12              -     CardS12
ChipS12



2 versions disponibles....
Le "ComPod" existe en "version standard"ou en"version NG" (capable de gérer aussi les composants basse tension 3 V et sup. et de supporter les fréquences BDM de 250 KHz à 40 MHz).

Le tarif ci-dessous correspond à la "version NG". A noter qu'il est également d'acquerrir en option un câble de conversion "USB <> Série" qui vous permettra de connecter le "ComPOD" au port USB de votre PC (ce câble d'adaptation est proposé en option au bas de la page).
