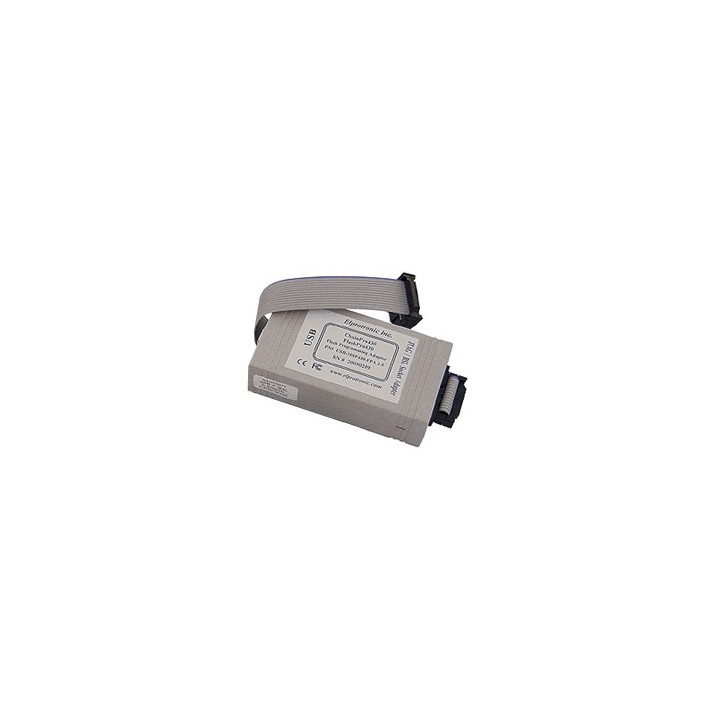

Programmateur "FlashPro430"

Capable d'exploiter les interfaces JTAG, SPY-Bi-Wire et BSL, il est livré avec un puissant logiciel de gestion ainsi qu'avec de nombreuses DLL très complètes.

Capable de supporter la plupart des microcontrôleurs MSP430 du marché, y compris les modèles les plus récents tels que les MSP430F2xx (F21x1, F20xx, F22x4) et les versions étendues avec une mémoire flah supérieur à 60 k (MSP430FG461x - jusqu'à 120 k), ce programmateur pourra être utilisé sous environ-
nement Windows™ 98SE / ME / 2000 / XP.


Liste des microcontrôleurs supportés:
MSP430F110, MSP430F1101, MSP430F1101A, MSP430F1111A, MSP430F112, MSP430F1121, MSP430F1121A, MSP430F1122, MSP430F1132, MSP430F122, MSP430F1222, MSP430F123, MSP430F1232, MSP430F133, MSP430F135, MSP430F147, MSP430F148, MSP430F149, MSP430F1471, MSP430F1481, MSP430F1491, MSP430F155, MSP430F156, MSP430F157, MSP430F167, MSP430F168, MSP430F169, MSP430F1610, MSP430F1611, MSP430F1612

MSP430F2001, MSP430F2002, MSP430F2003, MSP430F2011, MSP430F2012, MSP430F2013, MSP430F2101, MSP430F2111, MSP430F2112, MSP430F2121, MSP430F2122, MSP430F2131, MSP430F2132, MSP430F2232, MSP430F2234, MSP430F2252, MSP430F2254, MSP430F2272, MSP430F2274, MSP430F233, MSP430F235, MSP430F2330, MSP430F2350, MSP430F2370, MSP430F2410, MSP430F2416, MSP430F2417, MSP430F2418, MSP430F2419, MSP430F247, MSP430F2471, MSP430F248, MSP430F2481, MSP430F249, MSP430F2491, MSP430F2616, MSP430F2617, MSP430F2618, MSP430F2619

MSP430F412, MSP430F413, MSP430F4132, MSP430F415, MSP430F4152, MSP430F417, MSP430F423, MSP430F4230, MSP430F423A, MSP430F425, MSP430F4250, MSP430F425A, MSP430F4260, MSP430F427, MSP430F4270, MSP430F427A, MSP430F435, MSP430F4351, MSP430F436, MSP430F4361, MSP430F437, MSP430F4371, MSP430F447, MSP430F448, MSP430F449, MSP430F47166, MSP430F47167, MSP430F47176, MSP430F47177, MSP430F47186, MSP430F47187, MSP430F47196, MSP430F47197, MSP430F477, MSP430F478, MSP430F4783, MSP430F4784, MSP430F4793, MSP430F4794, MSP430FE423, MSP430FE423A, MSP430FE4232, MSP430FE4242, MSP430FE425, MSP430FE425A, MSP430FE4252, MSP430FE427, MSP430FE427A, MSP430FG4250, MSP430FG4260, MSP430FG4270, MSP430FG437, MSP430FG438, MSP430FG439, MSP430FG4616, MSP430FG4617, MSP430FG4618, MSP430FG4619, MSP430FG477, MSP430FG478, MSP430FG479, MSP430FW423, MSP430FW425, MSP430FW427

MSP430F5133, MSP430F5135, MSP430F5137, MSP430F5418, MSP430F5419, MSP430F5435, MSP430F5436, MSP430F5437, MSP430F5438

CC430F6125, CC430F6126, CC430F6135, CC430F6137





Exemple de vitesse de programmation typique:
- Mémoire Flash de 60 K en 2,3 secondes.
- Effacement de 60 K de mémoire Flash, test de virginité, programmation et vérification:
  > 3,5 secondes via interface JTAG
  > 6,3 secondes via interface BSL
- Programmation simultannée de 8 x MSP430 (de 60 K Flash chacun) en 3 secondes via 8 USB-FPA
  avec DLL "Multi-FPA" (8 boîtiers devront être connectés au PC via un hub).


Autres caractéristiques:
- Utilisation possible de script de programmation (sans connaissance des techniques de programmation ou de langage).
- Gestion du fusible de sécurité.
- La cible peut être programmée via l'interface JTAG ou BSL (bootstrap loader).
- Vitesse de communication JTAG sélectionnable (4 Mb/s - 1 Mb/s ou 400 kb/s) afin de permettre la programmation de la cible même si des composants de protection ESD ont été ajoutés sur les lignes JTAG.
- La cible peut être alimentée par le programmateur (tension programmable de 2,2 à 3,6 Vcc par
  pas de 0,2 V) ou par une alimentation externe (2,2 à 3,6 Vcc).
- Accepte les formats: TI™ (*.txt), Motorola™ (*.s19, *.s28, *.s37), Intel™ (*.hex), *.d43 et *.a43.
- Le logiciel de programmation est capable de gérer l'incrémentation automatique des N° de série,
  le type de modèle et révision (avec insertion automatique ou non de la date en mémoire Flash au format HEX, BCD ou ASCII).
- Librairie de DLL permettant d'utiliser le "FlashPro430" comme un outil de debuggage en association avec les compilateurs ICC430 et l'option logiciel NoICE430 (proposés en option au bas de la page).
- DLL disponibles pour développement de votre propre outils de programmation sous divers environnements: Visual C++.net™, Visual Basic.net™, LABView 7.1™ ou via des commandes DOS.
