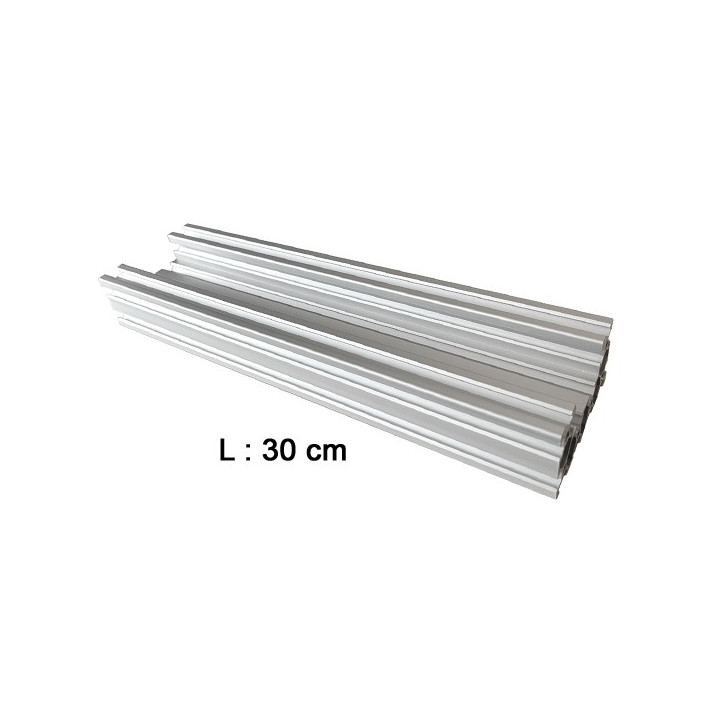

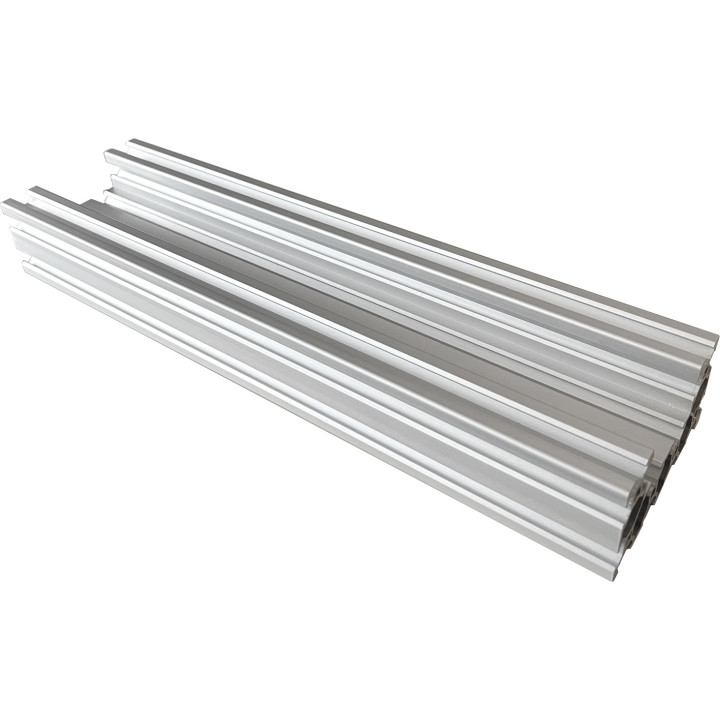

Profilé aluminium 300 mm ACRZilla série 40x80

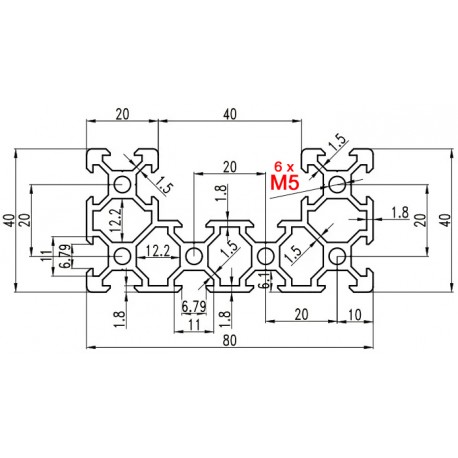

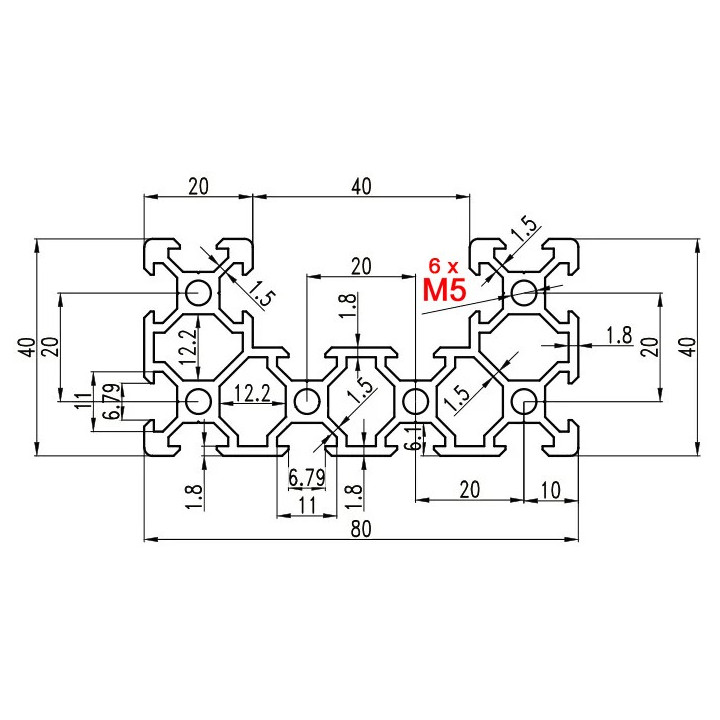

Ce profilé aluminium ACRZilla de longueur 300 mm et de section 40 x 80 mm en forme de U vous permettra de réaliser des ossatures pour imprimantes 3D, pour machines CNC, pour découpeuses/graveuses laser et autres dispositifs divers.

Le profilé dispose de rainures de largeur 11 mm avec un épaulement en V permettant le guidage et l'utilisation de roues additionnelles qui vous permettront de concevoir et d'utiliser des chariots / glissières destinés à réaliser des dispositifs de translation rectiligne.




Exemples d'utilisation de chariots / glissières optionnels coulissants sur les profilés aluminium ACRZilla 300 mm de la série 20x80.


Les rainures des profilés ACRZilla sont également spécialement conçues pour recevoir des vis" à tête marteau" et des écrous "lardon" rectangulaires vous permettant de les associer à de multiples accessoires de montages additionnels (équerres, équerre d'angle, cube d'angle et autres accessoires divers.) vous autorisant des possibilités d'assemblages infinies... La seule limitation étant celle de votre imagination...



Le petit "Plus" des profilés ACRZilla qui fait toute la différence !

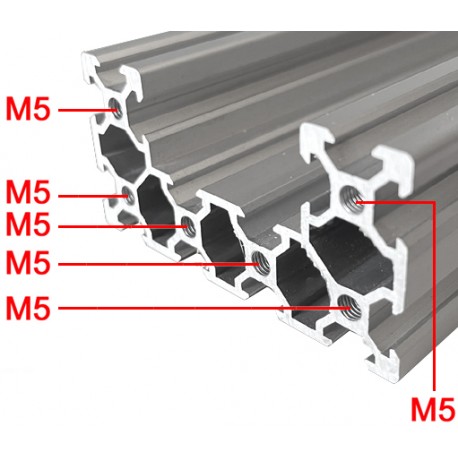

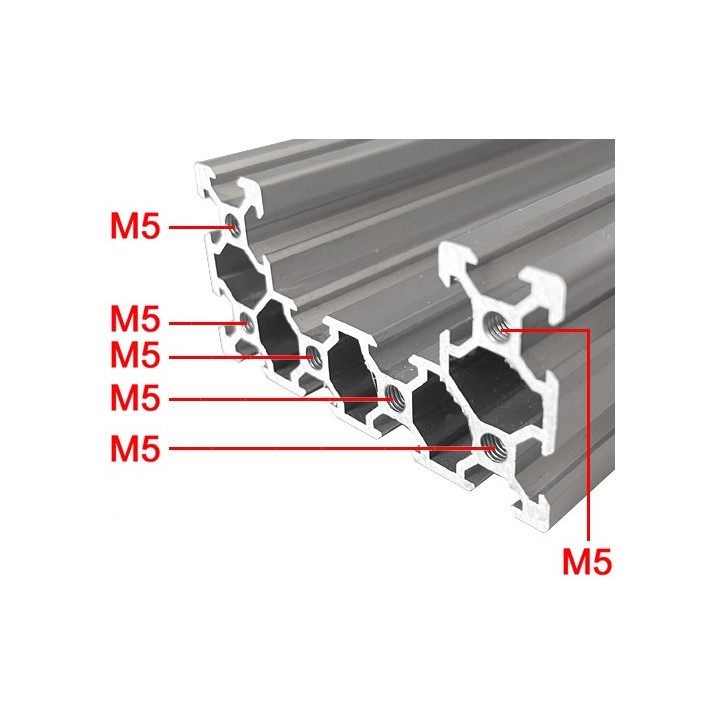

Tous les profilés ACRZilla disposent d'un taraudage de l'ensemble de leurs trous  (à chaque extrémité) sur une profondeur d'environ 10 mm. Ceci vous permettra d'augmenter si encore les possibilités d'assemblages à l'aide de vis M5 (à ajouter).





Exemple de réalisation d'un dispositif de translation linéaire à l'aide d'un moteur pas-à-pas doté d'une grande tige filitée et d'un profilé ACRZilla 40x80. Le profilé est livré seul (sans moteur pas-à-pas, sans tige filetée, ni chariot, ni autre accessoire).
