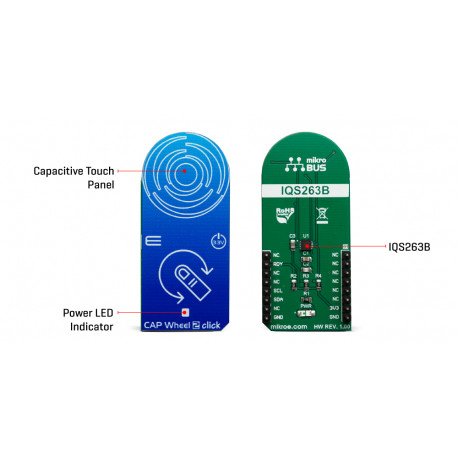

Potentiomètre rotatif sensitif MIKROE3677 Click Board capacitif

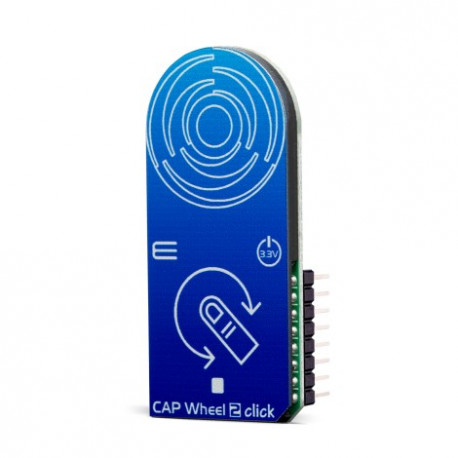

Ce module peut détecter (suivant leur consistance et épaisseur) le toucher même à travers le plastique, le bois ou d'autres matériaux diélectriques, qui peuvent être utilisés pour protéger la surface du PCB et le tracé du capteur en lui-même. De base, le module est livré avec un revêtement en plexiglas.

Contrairement au bouton mécanique, ce bouton rotatif tactile capacitif dure beaucoup plus longtemps, il n'est pas sujet aux dommages et à l'usure avec le temps et il est très fiable.

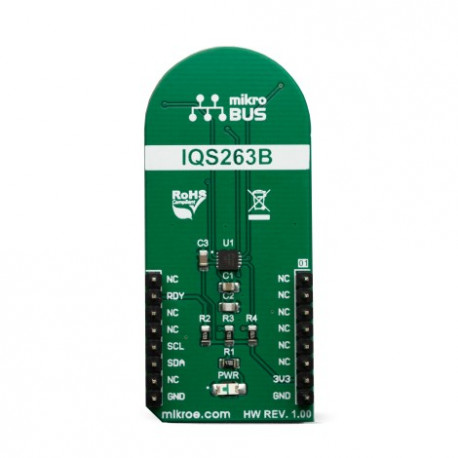

Bien que cela semble simple à première vue, la détection tactile capacitive n'est pas une tâche facile. De nombreux paramètres doivent être échantillonnés, filtrés, comparés et traités avant que la détection tactile positive et sa position ne soient confirmées. Pour rendre cela possible, Cap Wheel 2 click utilise l'IQS263B , ProxSense® IC, un contrôleur de proximité et tactile capacitif projeté (ou auto) à 3 canaux d' Azoteq . Ce circuit intégré possède des fonctionnalités avancées telles que la compensation automatique de la dérive, un taux de rapport jusqu'à 80 Hz, une longue plage de proximité, un réglage automatique pour des performances optimales (ATI), un curseur configurable de 8 bits 2/3 canaux ou une molette de défilement 3 canaux. Ces fonctionnalités permettent à CAP Wheel 2 Click de présenter une détection tactile très fiable et précise.

Le capteur CI IQS263B utilisé pourra s'interfacer avec un microcontrôleur externe via un bus d'interface série à 3 fils (SDA, SCL et RDY) compatible I2C ™, avec une vitesse de communication maximale de 400 kbit / s. Le MCU hôte peut forcer une communication à tout moment, en tirant la ligne RDY vers le bas. La communication commencera directement après le cycle de conversion en cours. Si l'événement est interrompu par la minuterie du chien de garde, l'appareil se réinitialise.

Le module s'alimente sous 3,3 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
