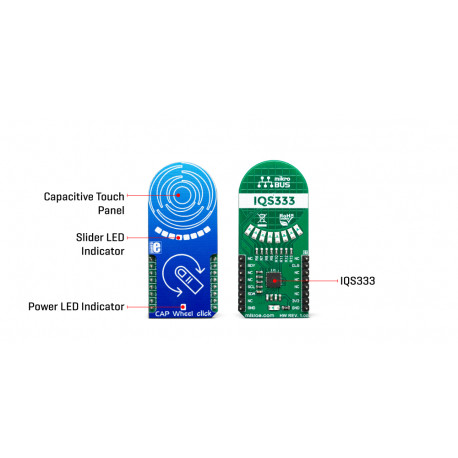

Potentiomètre rotatif sensitif MIKROE3203 avec détection tactile capacitive

Ce module peut détecter (suivant leur consistance et épaisseur) le toucher même à travers le plastique, le bois ou d'autres matériaux diélectriques, qui peuvent être utilisés pour protéger la surface du PCB et le tracé du capteur en lui-même. De base, le module est livré avec un revêtement en plexiglas.

Contrairement au bouton mécanique, ce bouton rotatif tactile capacitif dure beaucoup plus longtemps, il n'est pas sujet aux dommages et à l'usure avec le temps et il est très fiable.

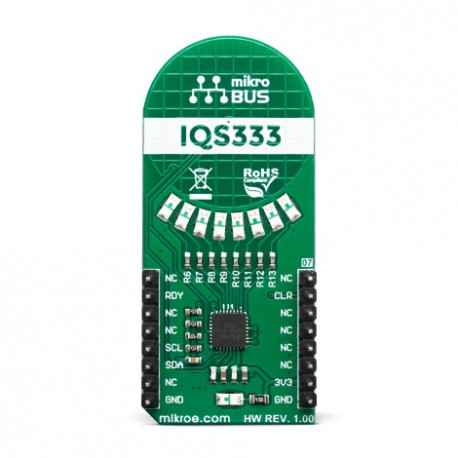

Bien que cela semble simple à première vue, la détection tactile capacitive n'est pas une tâche facile. De nombreux paramètres doivent être échantillonnés, filtrés, comparés et traités avant que la détection tactile positive et sa position ne soient confirmées. Pour rendre cela possible, Cap Wheel click utilise l'IQS333 , ProxSense® IC, un contrôleur de proximité et tactile capacitif projeté (ou auto) à 9 canaux d' Azoteq. Ce circuit intégré possède des fonctionnalités avancées telles que la compensation automatique de la dérive, la longue portée de proximité, le réglage automatique pour des performances optimales (ATI), deux curseurs / molettes de défilement configurables de 11 bits, etc. Ces fonctionnalités permettent à CAP Wheel Click de présenter une détection tactile très fiable et précise.

Le module CAP Wheel click intègre également 8 LEDs dont la fonction peut être définie par l'utilisateur. Les LED sont connectées aux broches du pilote de LED PWM sur l'IQS333, ce qui signifie que l'utilisateur peut allumer ou éteindre les LED et contrôler l'éclairage, en utilisant les modes de gradation pris en charge par l'IQS333.

Le capteur CI IQS333 utilisé pourra s'interfacer avec un microcontrôleur externe via un bus d'interface série à 3 fils (SDA, SCL et RDY) compatible I2C ™, avec une vitesse de communication maximale de 400 kbit / s. Le MCU hôte peut forcer une communication à tout moment, en tirant la ligne RDY vers le bas. La communication commencera directement après le cycle de conversion en cours. Si l'événement est interrompu par la minuterie du chien de garde, l'appareil se réinitialise.

Le module s'alimente sous 3,3 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
