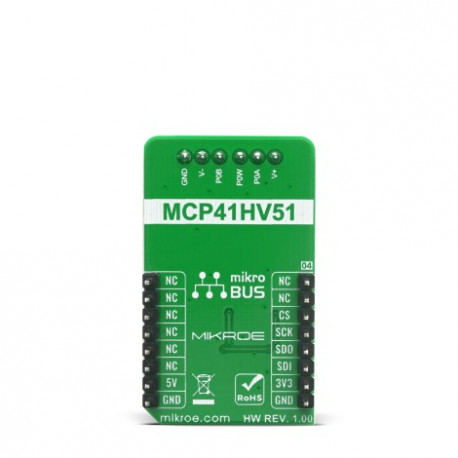

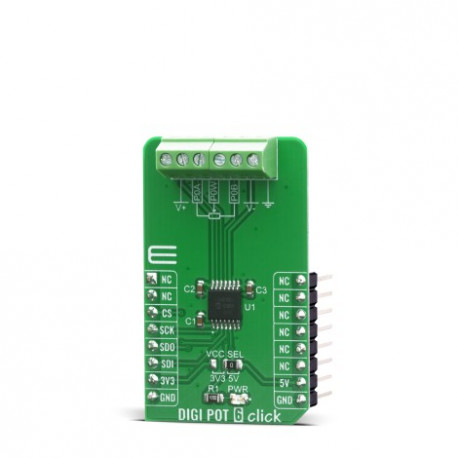

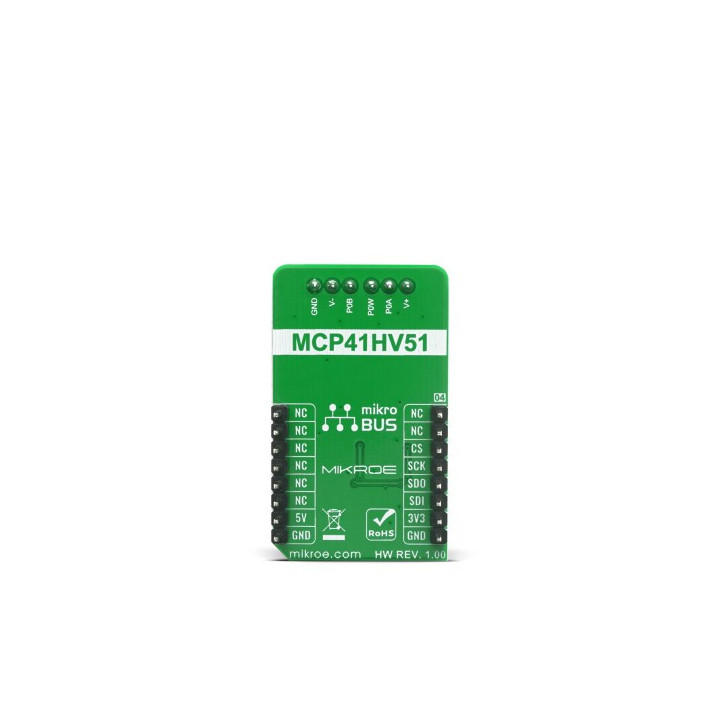

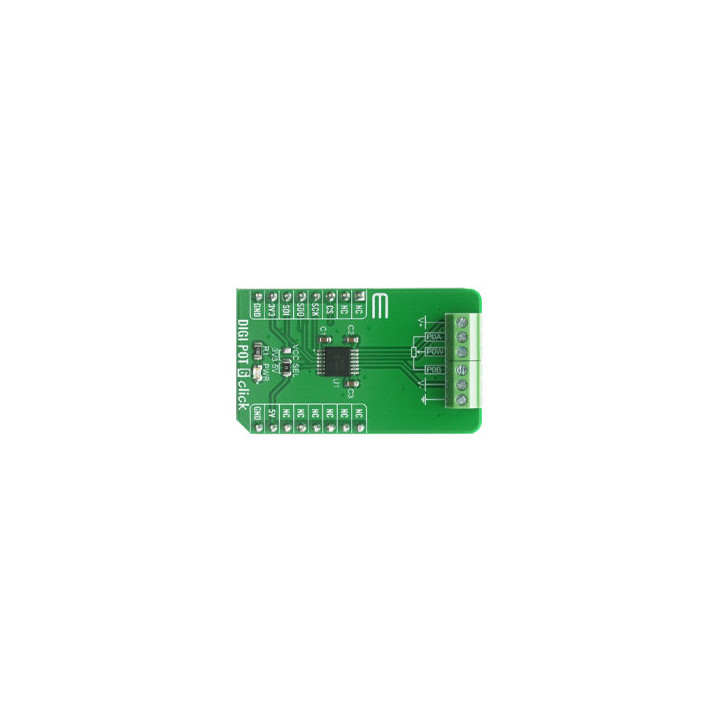

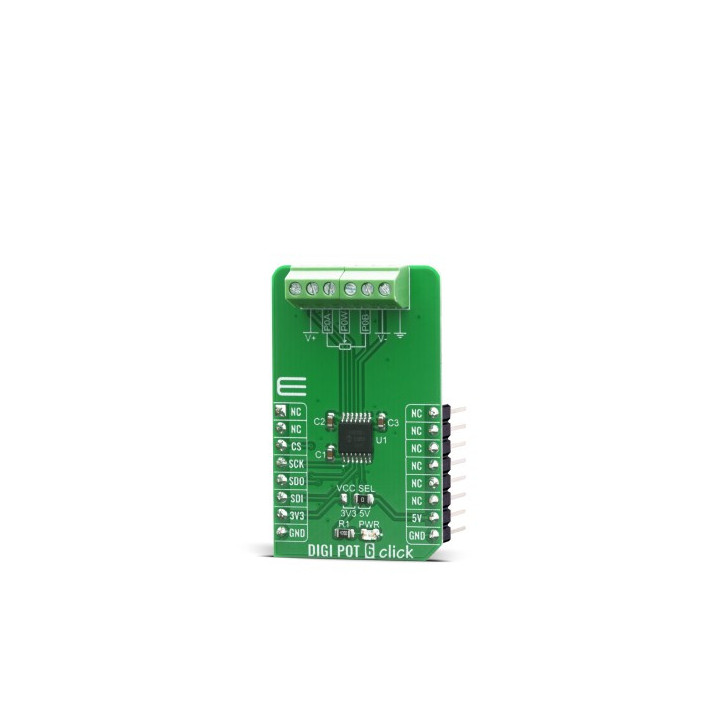

potentiomètre numérique SPI MIKROE4110 pour Click Board

Le module DIGI POT 6 Click utilise comme base utilise le potentiomètre numérique MCP41HV51, double rails d'alimentation 8 bits avec interface série SPI et mémoire volatile de Microchip™. Il a une large plage de tension de fonctionnement, analogique de 10 à 36 V et numérique de 2,7 à 5,5 V ou mis en œuvre en tant que double rail (± 18 V) pour les systèmes nécessitant une large oscillation du signal ou des tensions d'alimentation élevées. Il prend en charge les configurations de résistance de 255 résistances et 256 étapes et un courant de borne élevé, y compris la capacité de générer jusqu'à 25 mA sur toutes les broches de borne pour piloter des charges plus importantes.

Le réseau de résistances du MCP41HV51 a une résolution de 8 bits où chaque réseau de résistances permet des connexions de zéro à pleine échelle. Toutes ces
caractéristiques combinées à une plage de température étendue font du MCP41HV51 un appareil bien adapté à une large gamme d'applications haute tension et haute température, y compris celles des marchés industriel, automobile et audio.

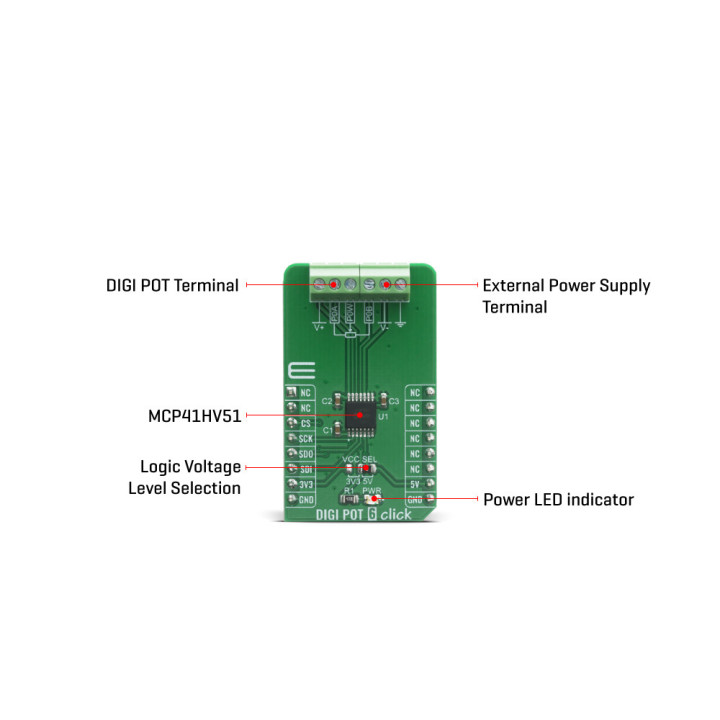

Le module DIGI POT 6 click pourra communiquer avec votre microcontrôleur à l'aide d'une interface série SPI avec une fréquence maximale de 10 MHz et prend en charge les deux modes SPI les plus courants, 0 et 3. Ce Click Board ™ possède également trois terminaux étiquetés P0A, P0B et P0W, avec un architecture interne qui comprend diverses résistances et interrupteurs. La résistance entre les bornes A et B, RAB, communément appelée résistance «de bout en bout», offre des options de résistance de 5, 10, 50 et 100 kΩ. En revanche, la borne P0W, est programmable numériquement pour accéder à 2n points de prise sur la chaîne de résistances.

Le Module peut être alimenté sous 3,3 V ou +5 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
