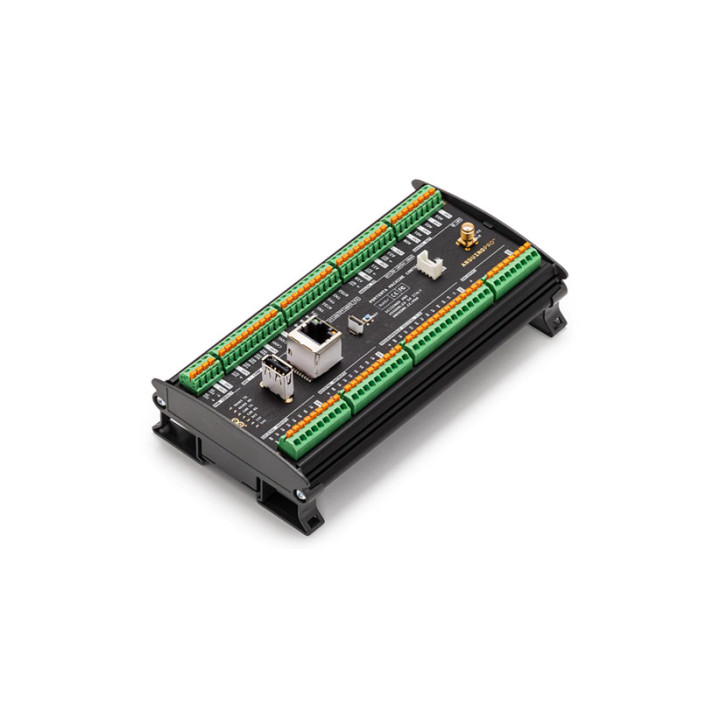

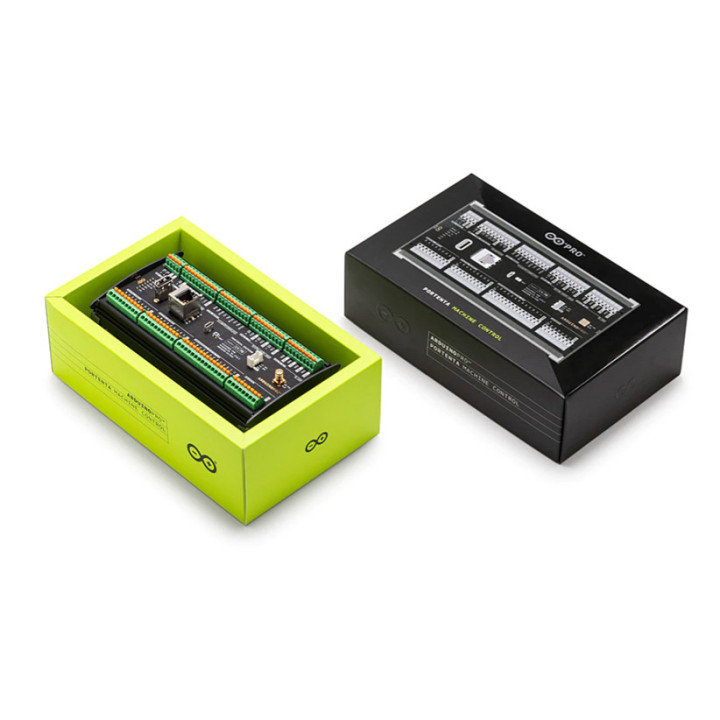

Module programmable Arduino Portenta Machine Control AKX00032 au format Rail-Din

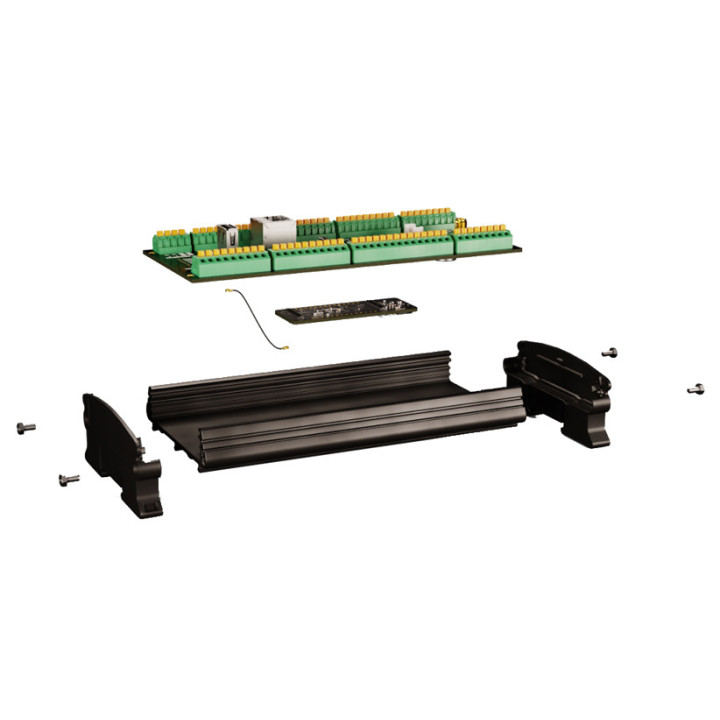

Le module Portenta Machine Control est une platine de contrôle programmable montée sur un support de protection pour montage Rail-Din, avec une carte Portenta H7 (livrée) enfichée à l'arrière. La platine intègre différents connecteurs (Port Ethernet RJ45, port Micro USB, Port USB OTG, sortie antenne externe sur SMA et port I2C sur connecteur au format Grove) ainsi que des borniers de type "push-In" (pour un raccordement facile et rapide) pour le pilotage de sondes de températures PT100/PT1000 (non livrées), d'équipements industriels (24V / 0-10V / 4-20mA) et la gestion des protocoles CAN-BUS et RS232/422/485.

Avec sa connectivité USB, Ethernet, WiFi et Bluetooth et son horloge RTC elle est destiné aux applications IoT professionnels, nécessitant puissance de calcule et traitement rapide des informations. Le double processeur ARM® intégré sur la carte Portenta H7 permet d'effectuer plusieurs tâches en temps réel simultanément.

Destiné à contrôler des dispositifs industriels grâce à ses entrées analogiques (0-10V / 4-20mA / NTC avec référence 3,3V) et ses E/S numériques (niveau 24Vcc), le module Portenta Machine Control nécessite d'être alimenté en 24Vcc (à prévoir).

La programmation s'effectue via le connecteur micro USB (câble à prévoir) de la carte Portenta H7 depuis la nouvelle interface IDE 2.0 (afin de bénéficier de fonctionnalités avancées), mais vous pourrez aussi la programmer, la contrôler ou l'utiliser avec:
- Native Mbed™
- Micropython
- JavaScript
- TensorFlow™ Lite
- Arduino CLI
- IoT Cloud

La carte Portenta H7 étant enfichable, il vous sera très facile de la remplacer en cas de mise à jour du programme, pannes, etc...

Domaine d'application: étiqueteuse, machine de formage et de scellage, encartonneuse, colleuse, four électrique, laveuse et sécheuse industrielles, mélangeurs, etc...

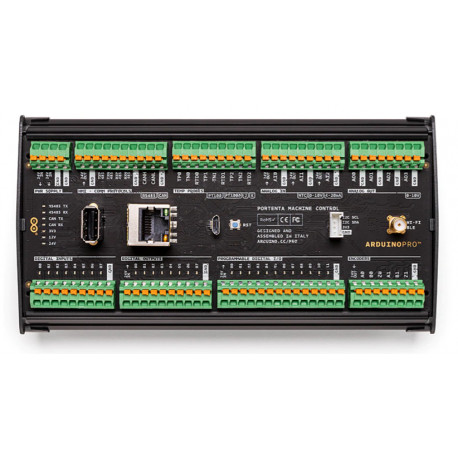

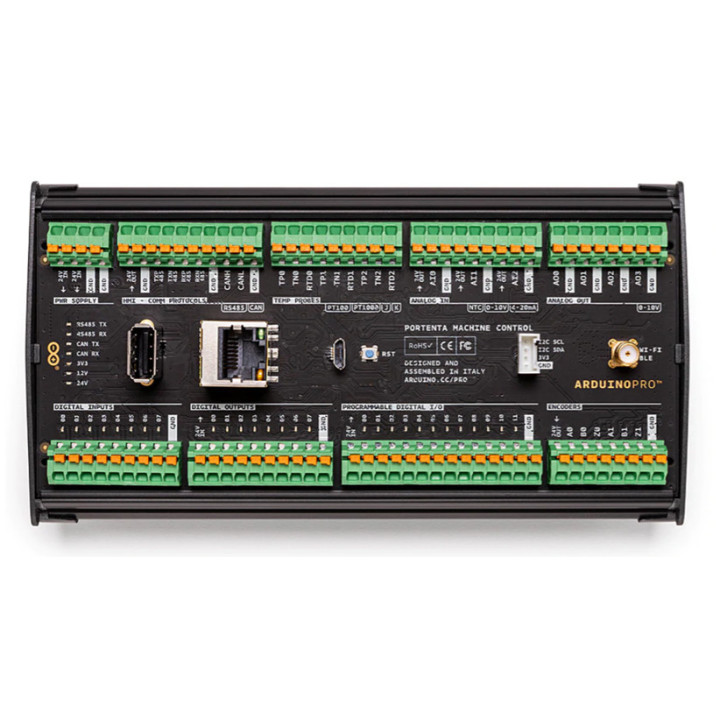

Caractéristique de la platine Portenta Machine Control:

• Port Ethernet 10/100: sur connecteur RJ45
• Port micro USB Half speed (pour la programmation)
• Port USB High Speed OTG (sur connecteur USB A femelle)
• Connecteur SMA pour antenne externe 2.4GHz WiFi/Bluetooth® (non livrée)
• Horloge RTC PCF8563T avec sauvegarde par super capa 100mF (48h mini)
• Port I2C sur connecteur 4 broches au format Grove
• 9 borniers rapides type "push-in" (J3 à J11)
• 8 entrées numériques (bornier J3)
• Entrée alimentation externe: 24 Vcc (bornier J4) avec protection contre les inversions de polarité
• Port RS232/422/485 et BUS CAN (bornier J5)
• 8 sorties numériques (bornier J6)
• 3 entrées pour sondes de températures PT100/PT1000 ou thermocouple J/K (bornier J7)
• 12 entrées/sorties numériques programmables niveau 24V (bornier J8)
• 3 entrées analogiques 4-20mA / 0-10V / NTC avec référence 3V (bornier J9)
• 2 canaux ABZ pour encodeur (bornier 10)
• 4 sorties analogiques (bornier J11)

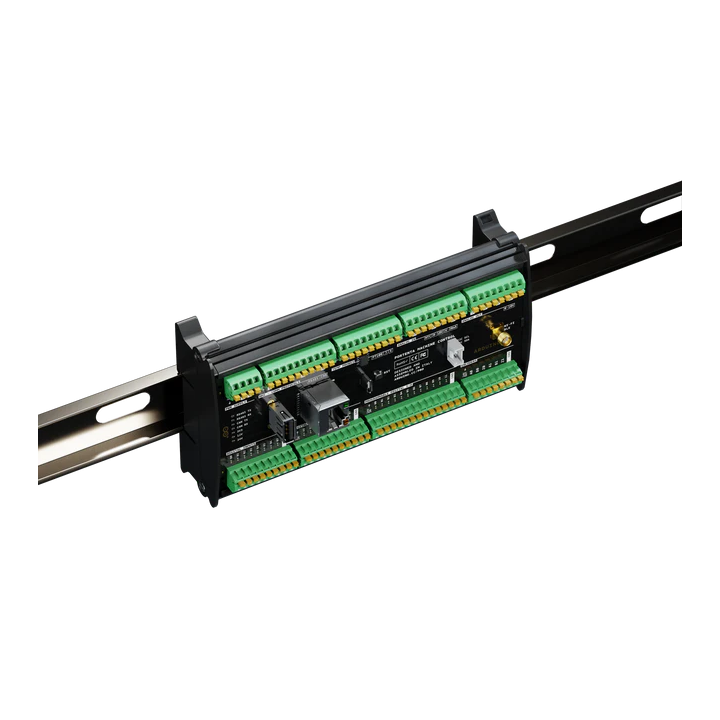

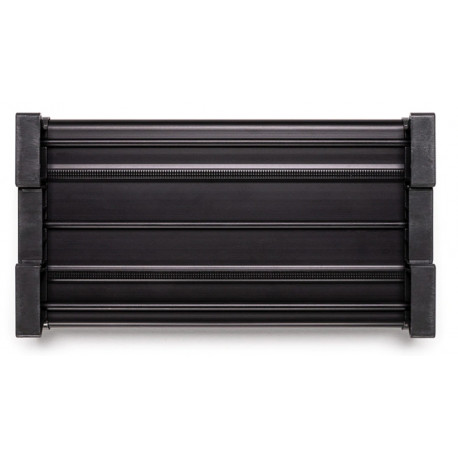

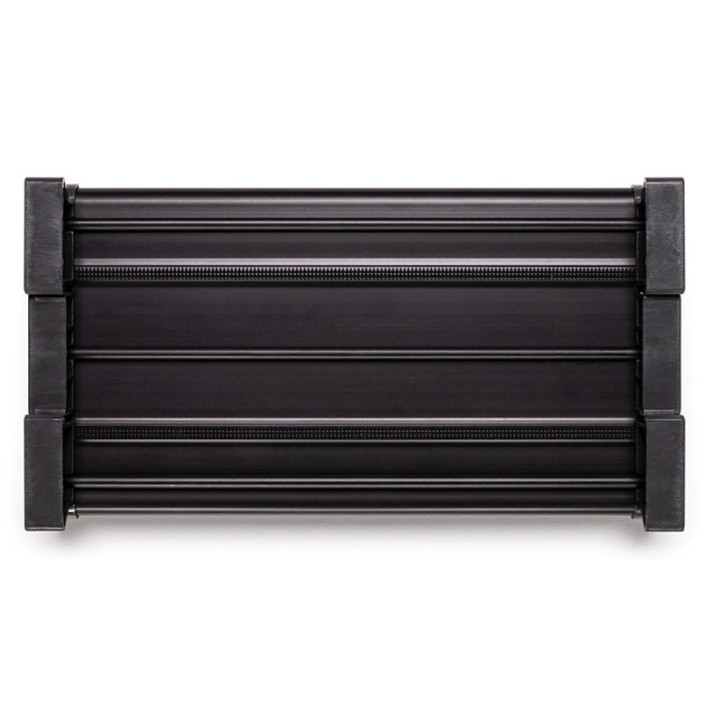

• Support pour Rail-Din
• Paire de connecteurs 80 broches HD au dos de la platine (pour enficher la carte Portenta H7)
• Température de fonctionnement: - 40°C à +85°C

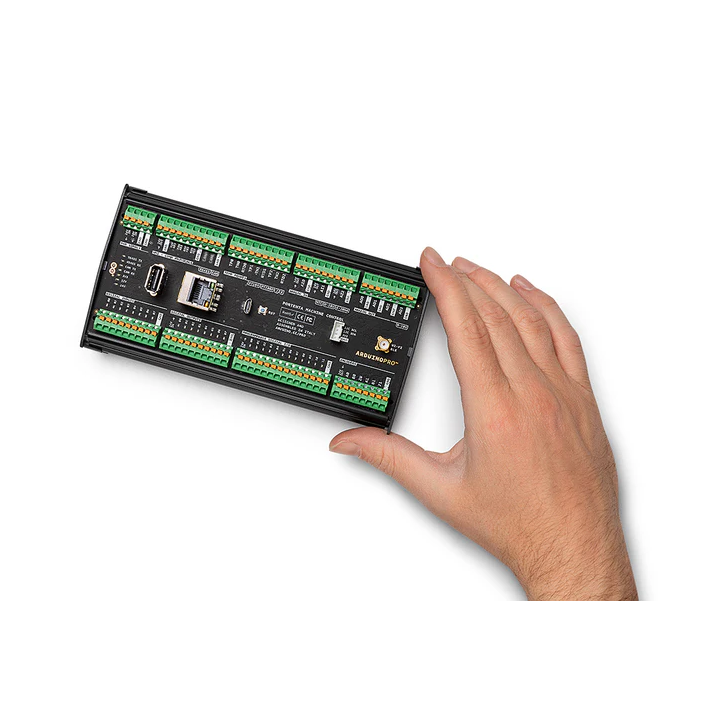

• Dimensions: 170 x 90 x 50 mm
• Poids: 186 g

Caractéristiques principales de la carte Portenta H7:

• Alimentation: 5Vcc (via la platine Portenta Machine Control)
• Microcontrôleur: STM32H747XI ARM® double cœur 32 bits faible consommation
                          Cortex®M7 (@480 MHZ)
                          Cortex®M4 (@240MHz)
• GPU: Accélérateur graphique Chrom-ART Accelerator™
• Elément de sécurité Crypto: NXP SE0502
• 8 MB SDRAM
• 16 MB Flash QSPI
• 1 MB RAM
• 2 MB Flash
• Port USB Type-C™ (OTG),
• Connectivité sans fil Murata 1DX: double bande WiFi 802.11b/g/n 65 Mbps
•                                                     Bluetooth® 5.1 BR/EDR/LE (compatible 4.2 avec ArduinoBLE)
• Antenne intégrée + connecteur uFL (pour antenne déportée non livrée)
• Led d'état
• Température de fonctionnement: - 40°C à +85°C
• Dimensions: 66 x 25 mm

L'environnement de développement IDE de cette platine est disponible en libre téléchargement à l'adresse: www.arduino.cc/pro
