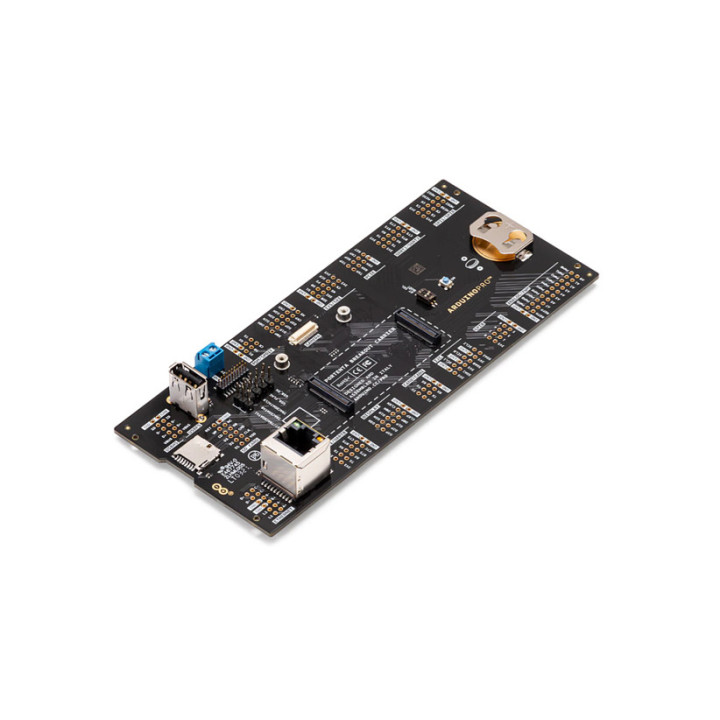

Carte de prototypage Arduino Pro Portenta Breakout ASX00031

La platine Arduino Portenta Breakout est un outil essentiel pour exploiter pleinement les capacités des cartes Arduino Portenta H7.

Cette dernière vous permettra de récupérer toutes les entrées/sorties (des connecteurs 80 broches haute densité de ce dernier) sur des pastilles double rangée au pas de 2,54 mm et/ou pour certaines sur des connecteurs dédiés (connecteur modèle Micro SD pour carte mémoire (non livrée), connecteur pour caméra OpenMV (non livrée), port Ethernet sur RJ45 et port USB sur connecteur USB A femelle).

Son utilisation vous permettra d'évaluer plus rapidement et plus facilement les possibilités des cartes famille Arduino® Portenta H7 (non livrées) lors de vos phases de prototypages.

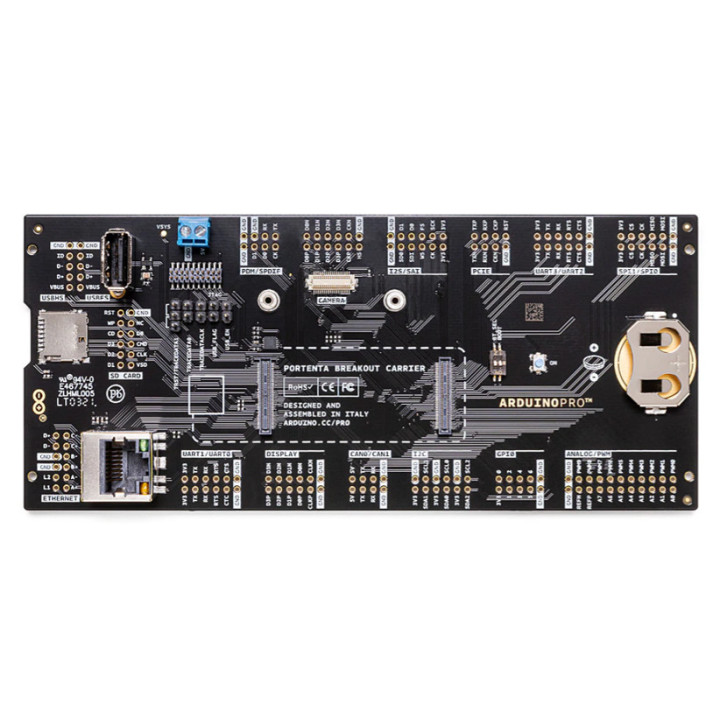

La carte Portenta Breakout en détail:

• Bouton M/A
• Dip switch de sélection du Boot
• Connecteur USB A femelle
• Connecteur RJ45
• Slot Micro SD (carte non livrée)
• 8 entrées analogiques 0-5V
• Connecteur MIPI JTAG (20 broches)
• Connecteur pour module caméra OpenMV (non livré)
• Support pour pile Lithium CR2032 (non livrée) pour sauvegarde RTC
• Bornier à vis pour l'entrée alimentation 5V (à prévoir)
• Toutes les E/S des connecteurs 80 broches HD sur pastilles au pas 2,54 mm
• Reprise arrières des connecteurs 80 broches pour le débug


Caractéristiques de la carte Portenta Breakout

• Alimentation: 5 Vcc
• Compatible Arduino® Portenta H7/H7Lite /H7 Lite Connected
• Connecteur 80 broches HD M/F
• E/S sur 15 emplacements pastillées double rangés (2x4, 2x5, 2x6 ou 2x11) au pas de 2,54 mm
• Dimensions: 164 x 72 mm
• Poids: 69 g


L'environnement de développement IDE de cette platine est disponible en libre téléchargement à l'adresse: www.arduino.cc/pro
