Podomètre Click Board MIKROE3567 avec capteur MEMS intégré

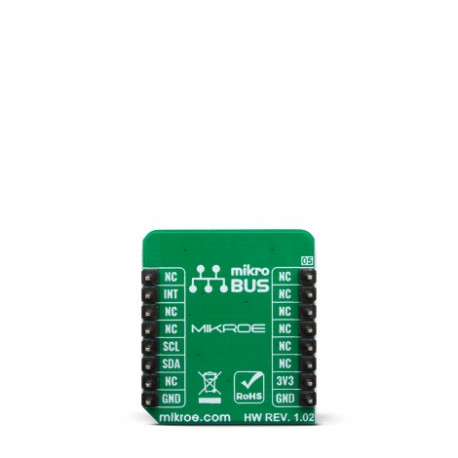

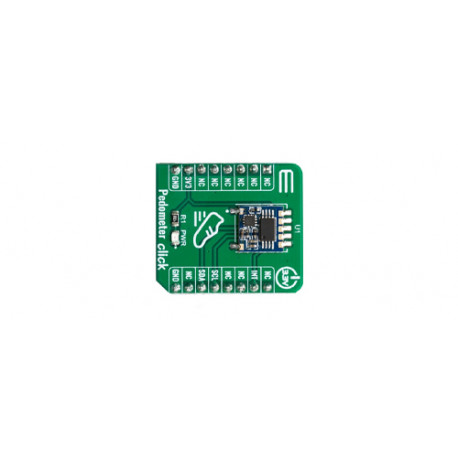

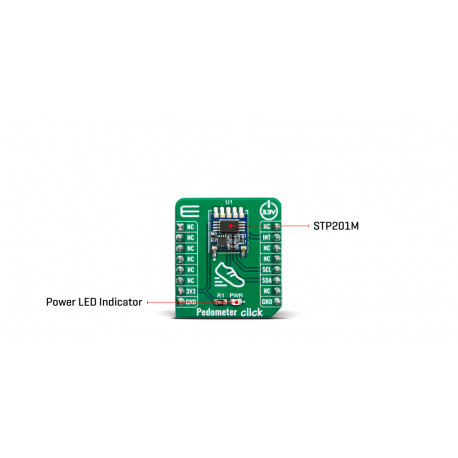

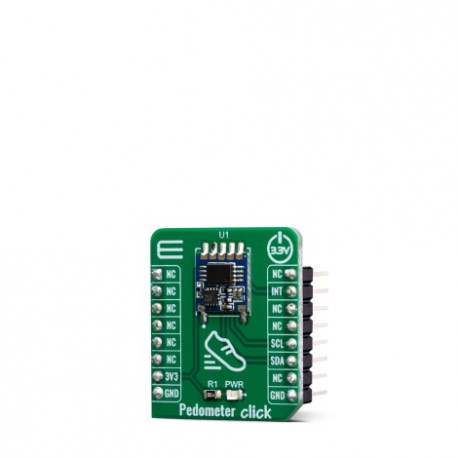

Le module Pedometer Click est conçu pour être assez simple à utiliser. Ce dernier renferme un module STP201M , fabriqué par NiceRF™. Le module lui-même est conçu pour les produits podomètre poignet, comme le bracelet podomètre ou la montre par exemple. L'utilisateur final n'a pas à se soucier de faire des calculs par lui-même, ni à se soucier de ce que fait l'algorithme de détection des pas, car la sortie des broches INT est déjà une mesure des étapes qui ont été prises. Avant cela, cependant, viennent les parties complexes de la conception à l'intérieur. Tout d'abord, le module STP201M, qui est le composant principal du pedometre Click, dispose d'un capteur G intégré dans le chipset IC.

Plus précisément, un capteur MEMS. Les capteurs du système micro-électromécanique, en abrégé MEMS, sont constitués de très petits composants, dont la taille varie généralement de 1 à 100 micromètres. Celles-ci expliquent que le capteur soit très petit et qu'il ait donc une faible consommation d'énergie et ne nécessite pas non plus beaucoup d'espace. Ce capteur particulier est un capteur 3D. Les trois axes qu'il utilise, permettent des mesures précises de tout mouvement et de la direction de sa prise. Le système à trois axes, ainsi que l'algorithme méticuleux des MCU, le rendent nettement moins susceptible de faire des comptes faussement positifs (par exemple, attacher des chaussures).

Le MCU a deux modes distingués. Le premier d'entre eux est le mode opérationnel. Le MCU est conçu pour passer en mode opérationnel chaque fois qu'il détecte une activité. Cependant, s'il n'y a pas de mouvement perceptible pendant 20 secondes, il passe en mode veille. Ce mode se caractérise par une très faible consommation d'énergie de seulement 5 μA max. La communication des modules STP201M est quelque peu différente du protocole I2C standard. Étant donné que nos bibliothèques ne le prennent pas en charge, l'utilisateur a la possibilité de changer le code du MCU principal afin de l'adapter au protocole du module et ainsi de modifier les paramètres préprogrammés.

Le module est conçu pour être alimenté sous 3,3 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
