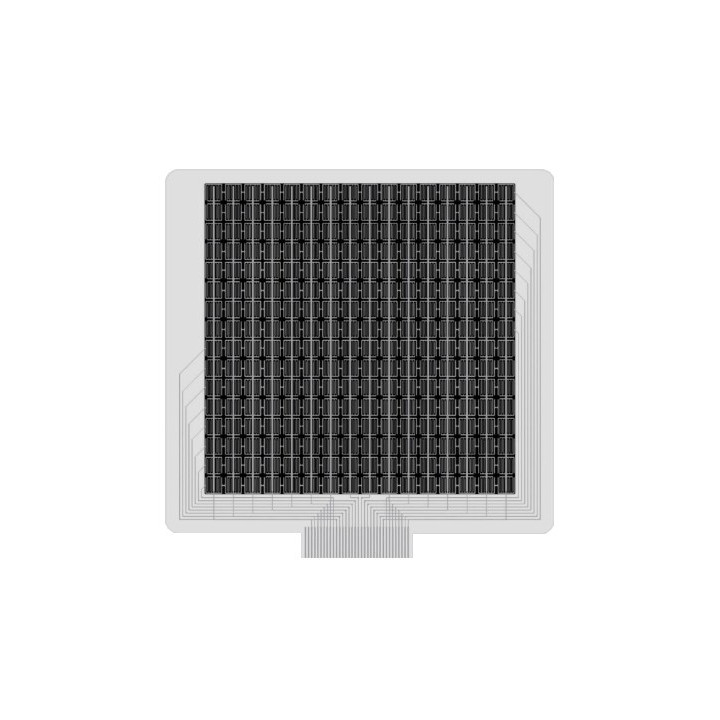

Capteur FSR CERADEX (gamme Shunt) PMX1S gamme 200 g - 10 Kg

Le capteur FSR CERADEX PMX1S gamme shunt est un modèle à large détection de pression dynamique, souple et léger, très mince, avec une sensibilité et une réponse instantanée idéalement conçu pour la détection de faible force d'actionnement pour des applications basse consommation énergétique.





Ce capteur dispose d'une matrice 16 x 16 zones de détection réparties sur une surface de 100 x 100 mm. Chacune des 256 zones de détection a pour dimensions 6.25 x 6.25 mm.

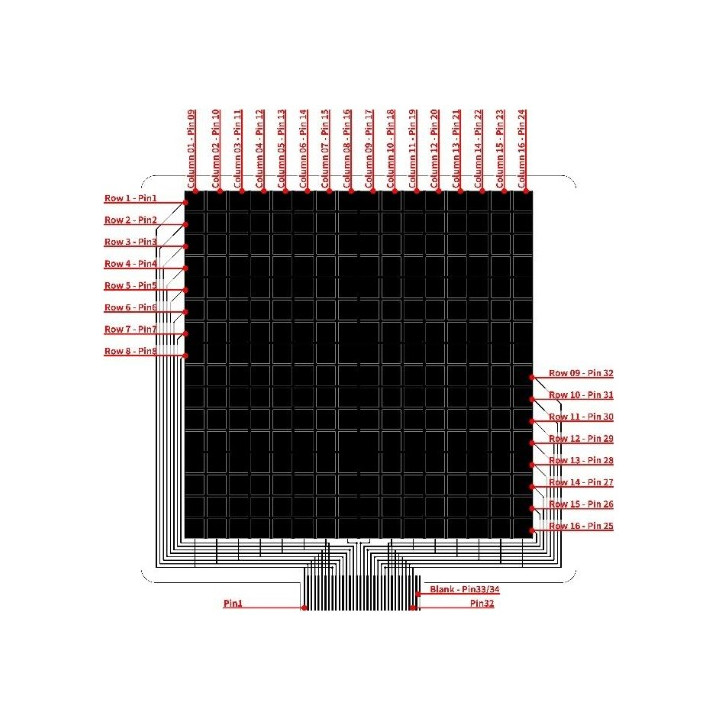

Conception en PET souple avec sortie sur limande souple des 34 contacts au pas de 1 mm. Prévoir un connecteur de type FPC-34P 1.0mm (non livré). .

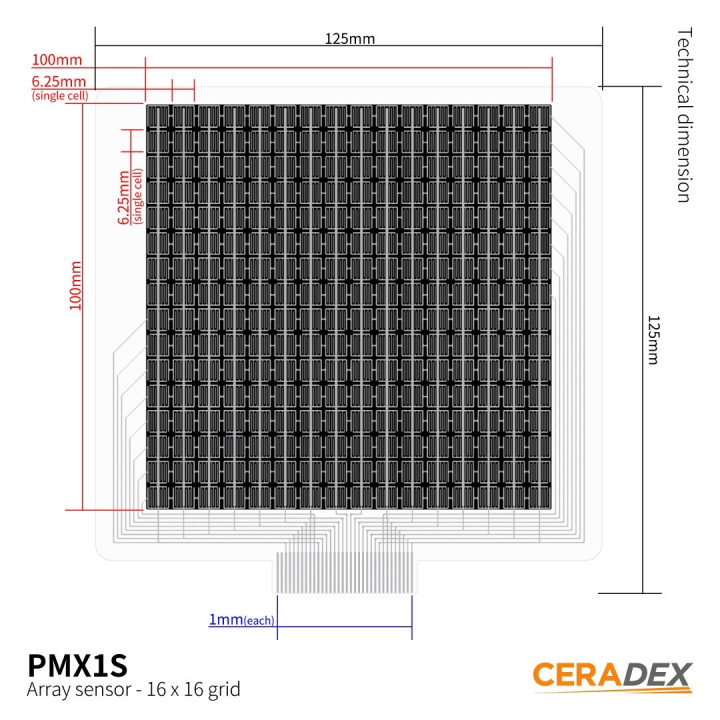

Spécifications :

- Longueur 125 mm
- Largeur 125 mm
- Zone active 100 mm x 100 mm
- Détection matricée : 16 colonnes  x 16 lignes (256 zones)
- Épaisseur nominale 0,56 mm
- Substrat PET
- Style de capteur circuit fermé
- Sortie sur limande souple 34 contacts au pas de 1 mm


Caractéristiques :

- Type de capteur Mode shunt

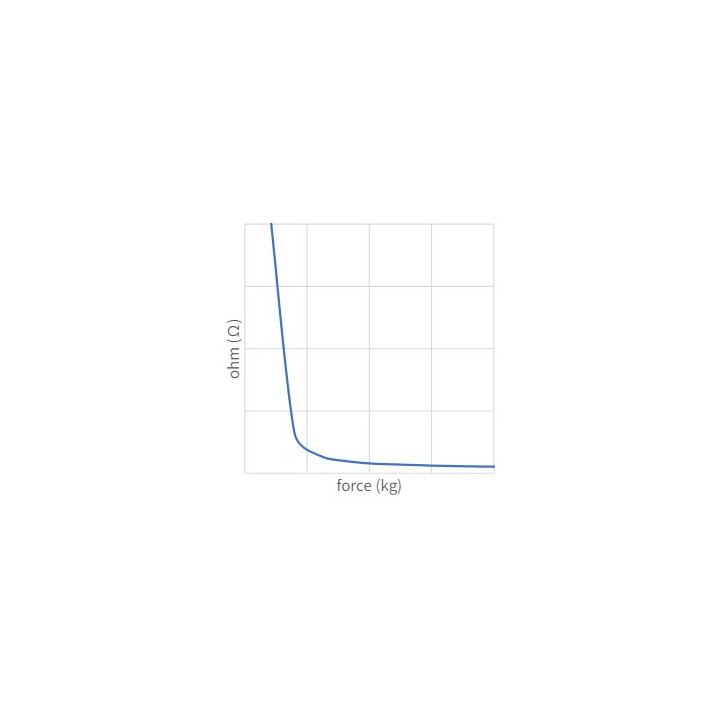

- Plage de détection de force 200 g – 10 kg
- Force d'actionnement minimale ≤ 200 g
- Résolution de force Continue (analogique)
- Répétabilité de la force Pièce unique ± 2%
- Résistance non actionnée > 10 M Ω (Ohm)
- Temps de réponse < 40 ms
- Puissance maximale < 240 mW
- Température de fonctionnement -20 ºC - +60 ºC

Durabilité :

- Durabilité 1kg / 1 Hz > 10 M actionnements
- Durabilité de la charge debout 2,5 kg/24 h < 5 %
- Performances en température de fonctionnement
  - Froid -40ºC/1h < 5%
  - Chaud +60ºC/1h <15%
Performances de température de stockage
  - Froid -40ºC/1h < 10%
  - Chaud +60ºC/1h <15%
