PMODBTN 4 bouton poussoir + anti-rebond pour arduino ou Rasbperry

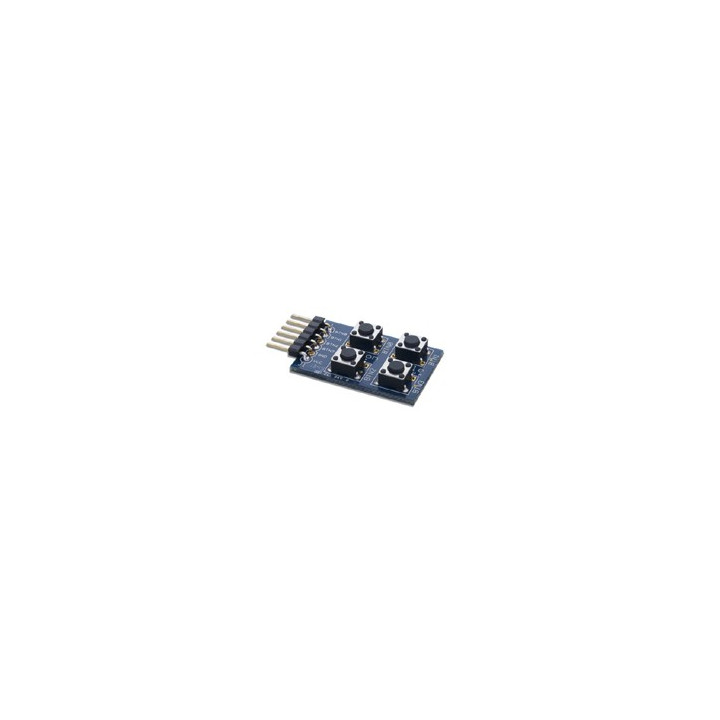

    PMODBTN : 4 boutons-poussoirs + anti-rebond pour arduino ou Rasbperry
    PMODBTN
    Disponible
    9,52 € TTC
    7,93 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

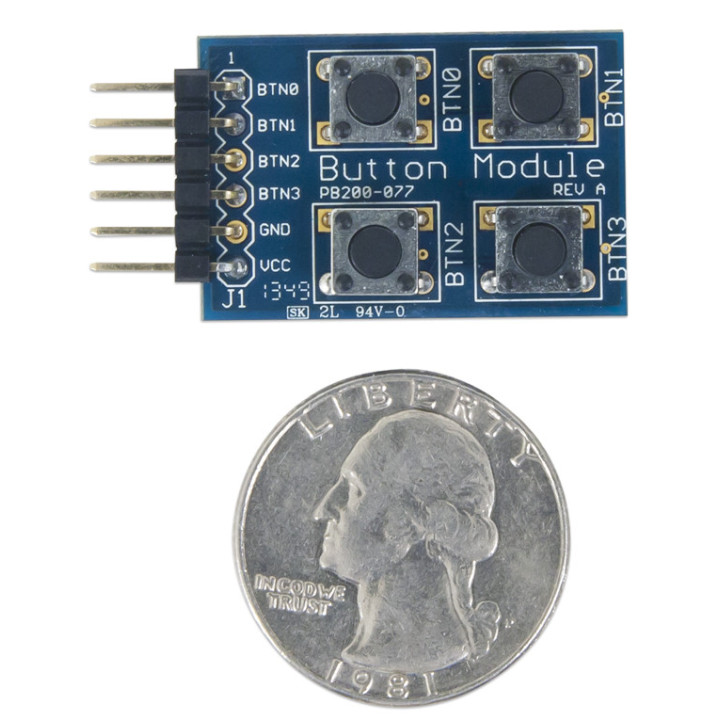

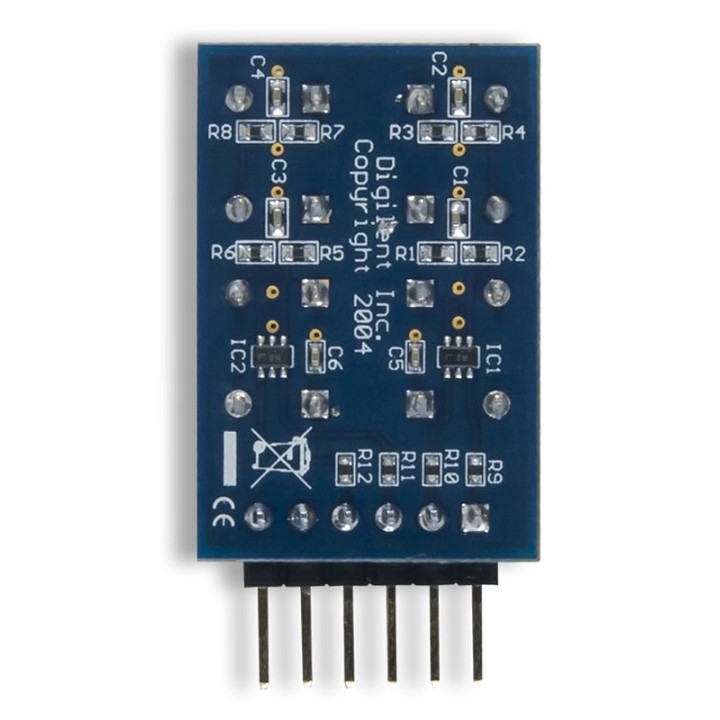

    Conçu pour être piloté par un arduino, ce module "Pmod" intègre 4 boutons-poussoirs avec étage ant-rebond, lesquels délivrent des sorties logiques.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos


    Conçu pour être piloté par une base Arduino, le module " PmodBTN 4 bouton poussoir " intègre 4 bouton-poussoirs avec étage anti-rebond, lesquels délivrent des sorties logiques.


    Fonction du moduleInterface du moduleConnectique du module

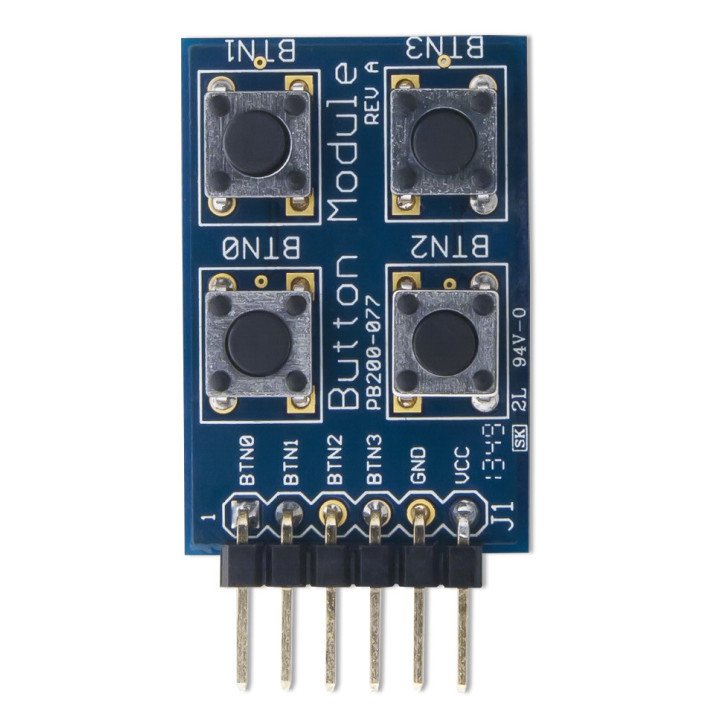

    Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou déporté via des cordons optionnels (voir modèles en bas de page).

    Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


    Exemple d'application avec un arduino™



    Raccordement du module à l'arduino™


    • Description: Pmod_BTN
    • L'état du bouton poussoir est affiché dans le moniteur série.
    • Matériel
    • Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
    • N'importez pas le programme par un copier/coller dans l'IDE de l'arduino. Utilisez le lien ci-dessous pour télécharger le code source.
    • Code source téléchargeable ici
    ************************************************************************/
    booleanbp;
    int index=0;
    void setup()
    {
    Serial.begin(9600); // initialisation du moniteur série
    for (int i=2; i<=5; i++) // configuration des broches 2 à 5 en entrée
    {
    pinMode(i,INPUT);
    }
    }
    void loop()
    {
    for(int i=2; i<=5; i++) // lecture de l'état des boutons
    {
    bp=digitalRead(i);
    delay(40); // anti-rebonds
    if(bp==HIGH)
    {
    Serial.print("Le bouton BTN");
    index=i-2; // calcul de l'index du bouton
    Serial.print(index);
    Serial.println(" est actif.");
    }
    }
    }



    Notes d'applications pour modules Pmod

    La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un aruino™ Uno.
