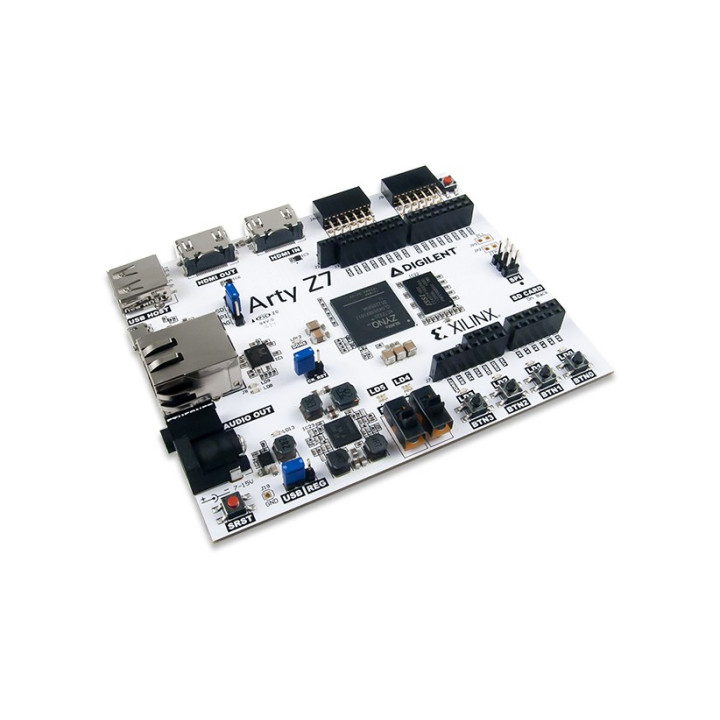

Platines Digilent Arty Z7

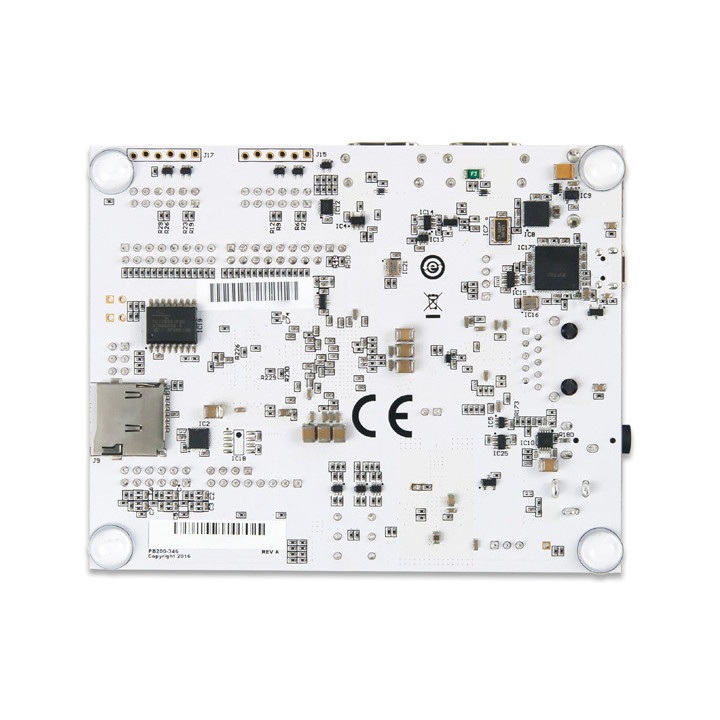

Vue arrière de la platine Digilent Arty Z7

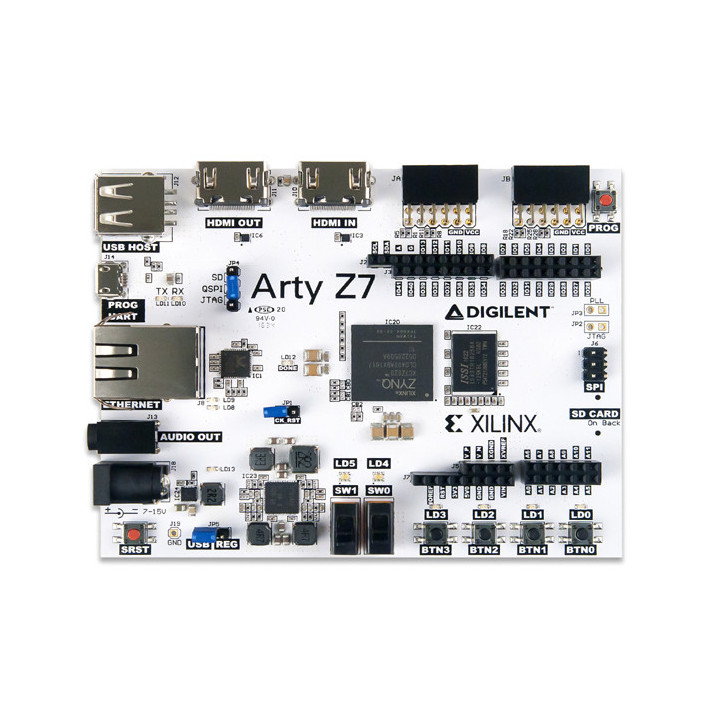

Vue avant de la platine Digilent Arty Z7

Référence TRENZ-27949

En cours d'approvisionnement

400,80 € TTC

334,00 € HT

Dont 0,02 € d'eco-participation déjà incluse dans le prix

Les platines Arty Z7 sont des plateformes de développement prêtes à l'emploi conçues sur la base d'un Zynq-7000™ (AP Soc) de Xilinx™.

Intégrant un processeur ARM™ Cortex-A9 dual core 650 MHz avec un FPGA Xillinx 7-series, ces platines vous permettront de disposer d'une base de développement puissante et polyvalente pouvant fonctionner sous Linux. Elles intègrent des porst Ethernet, HDMI, USB, un connecteur pour carte mémoire microSD™ (la carte n'est pas livrée), des Leds, des bouton-poussoirs, etc...

Les platines Arty Z7 sont disponibles en 2 versions (selon le modèle de FPGA qui les équipes).

Modèle de FPGA
Logic Cells
DSP Slices
Block RAM (Mbits)
I/O Pins

Arty Z7-10
XC7Z010-1CLG400C
28,000
80
2.1
100

Arty Z7-20
XC7Z020-1CLG400C
85,000
220
4.9
200

Choisissez le modèle qui vous convient dans l'onglet présent au dessus du bouton "Ajouter au panier".

A noter également la présence de connecteurs femelles au format shield Arduino™ / chipKIT™ ainsi que 2 connecteurs au format Pmod™ (lesquels vous permettrons de pouvoir lui adjoindre une multitude de périphériques).

Processeur ZYNQ :
• Dual-core Cortex-A9 650 MHZ
• Mémoire DDR3 avec contrôleur DMA 8 canaux et 4 ports Esclave AXI3 haute performance
• Contrôleurs intégrés: 1G Ethernet, USB 2.0, SDIO
• Interfaces gérées: SPI, UART, CAN, I2C
• Programmable à travers JTAG, mémoire Quad-SPI flash et slot microSD
• Logique programmable équivalent au FPGA Artix-7

Mémoire :
• 512 MB DD3 avec bus 16-bit @ 1050Mbps
• 16 MB Quad-SPI Flash (with factory programmed 48-bit globally unique EUII-48/64™
compatible identifier)
• slot microSD (carte mémoire non livrée)

Alimentation:
• Depuis l'USB ou alimentation externe 7 V à 15 V (non livrée)

Connectivité:
• Gigabit Ethernet PHY
• USG-JTAG (pour la programmation)
• USB vers UART
• USB OTG PHY (supporte host seulment)

Audio et vidéo:
• Entrée HDMI
• Sortie HDMI
• Sortie audio mono piloté en PWM (jack 3,5mm))

Dispositifs intégrés:
• 4 x Boutons-poussoirs
• 1 x Bouton RESET
• 2 x interrupteurs à glissière
• 4 x Leds
• 2 x Leds RVB

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

Connecteurs d'extensions:
• 2 x connecteurs au format Pmod (16 ports au total)
• Connecteurs pour Shield Arduino/chipKIT (49x E/S, 6x Analogiques 0-3,3V, 4x différentiel 0-1V)

Programmation:
• Depuis Vivado Design Suite Edition téléchargeable gratuitement (Vivado WebPACK)
