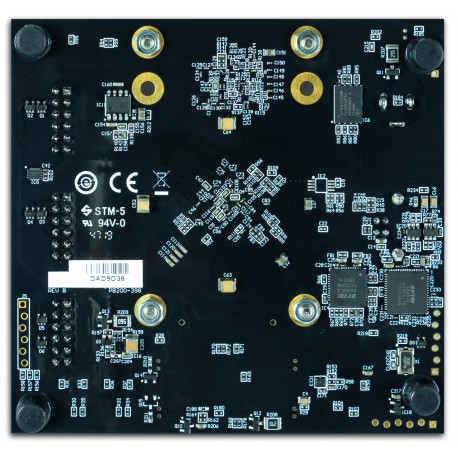

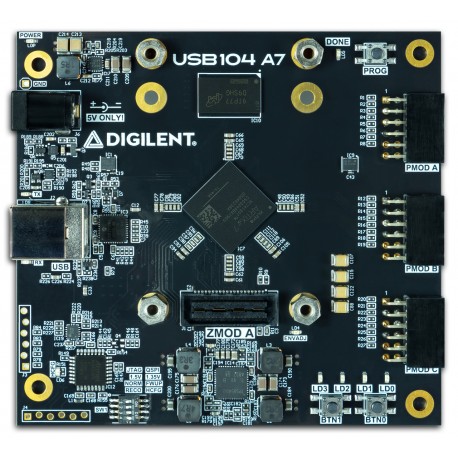

Platine USB104 A7 TRENZ FPGA Artix 7 avec Ports Pmod et Zmod

La carte USB104 A7 intègre un FPGA Xilinx Artix®-7 XC7A100T (version gamme de température industrielle). Les Artix®-7 disposent d'un des rendements le plus élevé par watt consommé rendant l'USB104 A7 idéal pour les projets soumis à des contraintes de taille, de poids et de puissance (SWaP).

Les Entrées/Sorties de la carte sont dotées de LED et de bouton-poussoirs intégrés et bien sûr, de trois ports Pmod à 12 broches. Un port Zmod compatible SYZYGY est également disponible, permettant l'utilisation dun signal à haute vitesse pour des acquisitions et des générations.

Un concentrateur et un contrôleur USB intégrés interfacent commodément l'USB104 A7 avec un port JTAG, UART et une interface de données parallèle (DPTI) via une seule connexion. L'interface de transfert de données DPTI fournit des transferts de données hôte au FPGA facilement géré avec l'application Adept 2 de Digilent. Cette facilité d'utilisation et ce transfert de données à haut débit sont particulièrement utile pour les systèmes déployés.


La platine USB104 A7 est disponible selon 3 versions:

- Version platine seule sans module d'extension
- Version livrée avec un module d'extension Zmod DAC

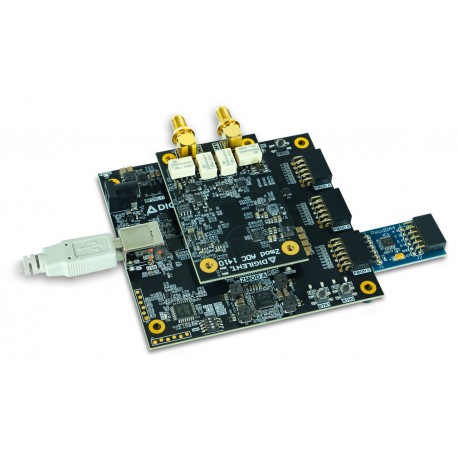

- Version livrée avec un module d'expension Zmod ADC

Vous devez choisir le modèle désiré lors de votre commande dans l'onglet au dessus du bouton "Ajouter au panier"


Caractéristiques principales:
• FPGA Artix-7 en gamme de température industrielle (XC7A100T-1CSG324I)
• 512 Mo Micron DDR3 avec bus 16 bits @ 800 ou 667 MT/s selon configuration de tension
• Flash Spansion Quad SPI 16 Mo
• Circuit de programmation USB-JTAG
• Interface USB-UART
• Interface de transfert de données DPTI / DSPI adaptée pour l'hôte à haut débit vers le transfert de données FPGA
• Le concentrateur USB intégré élimine le besoin de plusieurs connexions de câbles USB
• Un port au standard SYZYGY (Zmod)
• Trois ports au standard Pmod
• Carte avec facteur de forme PC/104 et comprend les trous de montage standard
• Alimentation par un adaptateur externe 5 V (prise DC) ou à partir d'un connecteur USB
• Commutation automatique entre USB et alimentation externe
• Le commutateur de charge NCP380 limite le courant USB à 2 ampères et réduit le courant d'appel


Documentations et démos:
Documentations complète
Memory Interface Generator File Archive
USB104A7 ZmodADC Demo
USB104A7 ZmodDAC Demo
USB104 A7 Out-of-Box Demo (GitHub)

Applications types:
• Militaire et défense
• Automatisation industrielle
• Transport / Automobile
• Intégration OEM
• Télécommunications

Contenu livré:
- Carte USB104 A7-100T avec quatre entretoises de 0,6 "
- Câble blindé USB 2.0 A vers B de 1,5 m
- Alimentation 30 W, 5 V, 6 A avec adaptateur EU
