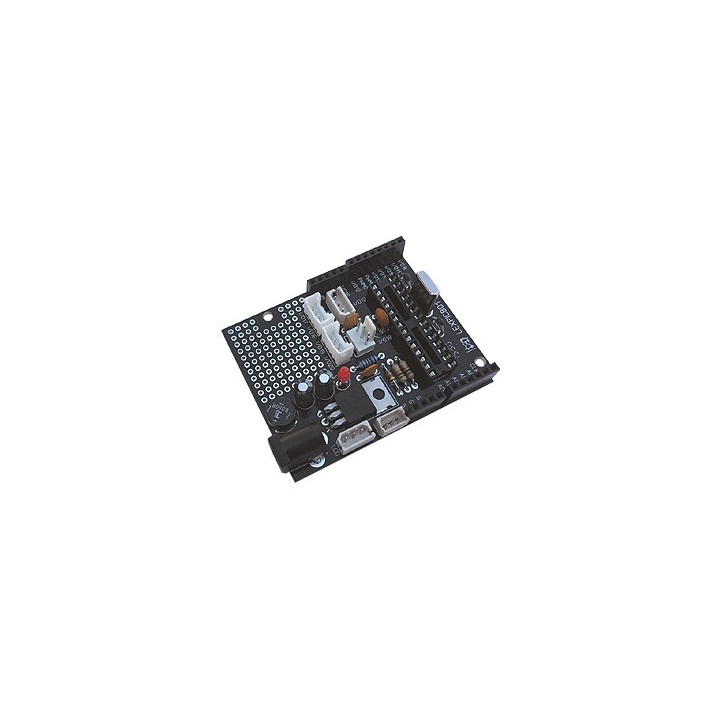

Platine test PICBASIC KITLEXPICB01 avec options de connectivité

La platine dispose également:

1) D'une zone de prototypage vierge pastillée (afin que vous puissiez y souder vos composants)
2) D'une led de présence d'alimentation
3) D'un étage de régulation + 5 V
4) D'une entrée pour alimentation externe 9 à 12 V (non livrée) sur connecteur DC
5) D'un connecteur permettant de recevoir un afficheur LCD (non livré)
6) D'un connecteur permettant de recevoir un câble de programmation (non livré)

7) De connecteurs permettant de recevoir des platines Shield au format arduino (non livrées)
Les différents ports du PICBASIC-3B sont accessibles sur ces mêmes connecteurs (les ports sont
clairement indiqués et indentifiables en sérigraphie sur le circuit inprimé). En utilisant des fils de
connexions optionnels mâle/mâle ou mâle/femelle, vous pourrez très facilement vous raccorder
sur les ports de votre PICBASIC-3B via ces connecteurs.

8) D'un support 28 broches destiné à recevoir le PICBASIC-3B (non livré)
9) D'un connecteur permettant de recevoir des modules d'extension de type Tinkerkit (non livrés)
ou un circuit imprimé universel "LEXSP005" (non livré).

10) D'un connecteur permettant de recevoir un afficheur 7 segments à Leds (non livré)

11) De 2 connecteurs permettant de recevoir des modules d'extension de type Grove (non livrés)






A noter également que de part son format, la platine peut être enfichée sur un support en plastique optionnel très pratique pour vos manipulations (voir dans la colonne de droite).


Montage de la platine:
En vous aidant du schéma ci-dessous, commencez par souder les résistances puis la diode (attention à son sens). Soudez ensuite le support de CI (attention au sens). Soudez ensuite les différents condensateurs (attention au sens des modèles polarisés). Soudez ensuite le reste des autres composants.





Il ne vous restera ensuite qu'à souder la led (attention au sens - voir le schéma ci-dessous) et les connecteurs femelles destinés à recevoir les platines Shield optionnel. Vous disposez dans votre kit d'un connecteur 6 points et d'un connecteur 8 points (ces 2 modèles trouvent leur place sur le circuit imprimé). Vous disposez également d'un modèle 10 points qu'il vous faudra couper comme indiqué ci-dessous afin que vous puissiez constituer un connecteur 4 et 5 points).







Si vous utilisez ces connecteurs pour y relier des platines Shield, il est normal que certaines broches de la platine Shield que vous aurez enfiché restent "en l'air" (il vous faudra probablement également légèrement plier quelques broches non utilisées de la platine shield afin que celles-ci ne "touchent" pas le connecteur programmation du PICBASIC-3B).



Test de la platine:
- Une fois le câblage terminé, vérifiez le montage (sens et valeurs des composants, absence de court-circuit, etc...).
- Ne montez pas tout de suite le PICBASIC-3B sur le support.
- Commencez par alimenter la platine et vérifiez que la Led s'allume.
- A droite du connecteur de programmation, vous disposez de broches 5 V et GND (accessibles sur le connecteur
femelle noire). Vérifiez sur ces dernières la présence du + 5 V.
- Coupez la tension d'alimentation et insérez le PICBASIC-3B sur son support (attention au sens).
- Alimentez à nouveau la platine.
- Reliez le câble de programmation et essayez de télécharger un programme dans votre PICBASIC-3B



Programme de test de la platine:
L'exemple de programme donné ci-dessous permet de pouvoir tester la plupart des connecteurs présents sur la platine. Vous pourrez ainsi piloter un afficheur 7 segments à Led SGN-S4, un afficheur LCD ELCD-204BLB mais également un module relais TinkerKit, un module Led Grove et un module bouton-poussoir Grove.

Il vous sera bien sur possible de remplacer les modules Grove et Tinkerkit par d'autres modèles.





Le programme affiche le mot "Play" sur l'afficheur segment, ainsi qu'un message sur l'écran LCD (4 lignes de 20 caractères). Pour les besoins du test, lorsque le module bouton-poussoir Grove n'est pas sollicité, la led du module Grove est allumée et le module relais Tinkerkit n'est pas activé. Si vous appuyez sur le module bouton-poussoir Grove, la led du module Grove s'éteind et le module relais Thinkerkit est actionné.

' Programme de test pour le PICBASIC-3B
