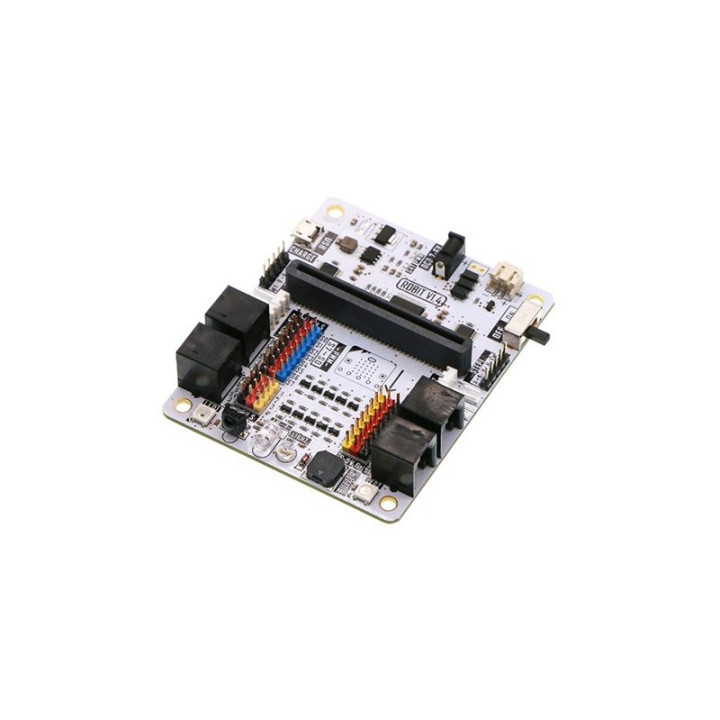

Platine d'interface Robit EF03413 pour micro:bit

La platine Robit, est une carte d'interface qui viendra en lieu et place de la platine mCore d'un robot mBot de chez Makeblock, vous permettant ainsi de programmer et piloter directement votre mBot depuis un module BBC micro:bit. Le robot mBot et la platine BBC micro:bit ne sont pas inclus.

- Attention une fois la carte remplacée, le capot de protection de votre mBot ne sera plus compatible avec la platine Robit.

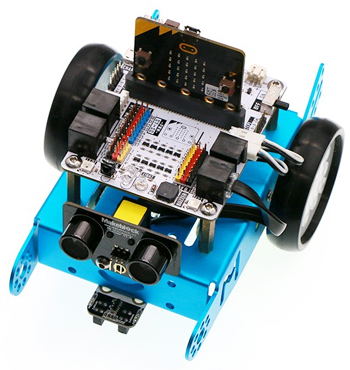

Exemple une fois la carte Robit mise en place (robot mBot et module BBC micro:bit non livrés)

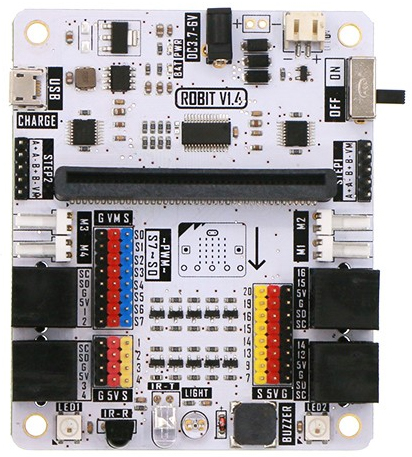

La platine Robit à l'avantage (par rapport à la platine mCore), de disposer de plus de ports d'extensions et intègre:
- 4 connecteur RJ25 (compatible avec les modules d'extension Me de chez Makeblock)
- 4 connecteurs 2 broches (pas 2,54 mm) pour piloter jusqu'à 4 moteurs CC simultanément (M1-M2-M3-M4)
- 2 connecteurs 5 broches (pas 2,54 mm) pour piloter 2 moteurs pas à pas unipolaires (STEP1-STEP2)
- 8 connecteurs 3 broches (pas 2,54 mm) GPIO PWM pour le pilotage de servomoteurs (S0 à S7)
- 4 connecteurs 3 broches (pas 2,54 mm) GPIO analogique niveau 5V compatible OCTOPUS electric brick (1 à 4)
- 8 connecteurs 3 broches (pas 2,54 mm) GPIO numérique niveau 5V compatible OCTOPUS electric brick dont I2C et SPI (7 à 20)
- 1 buzzer
- 1 capteur de luminosité
- 1 émetteur IR
- 1 récepteur IR
- 2 Leds RGB

Attention vous ne pouvez pas utiliser en même temps 4 moteurs CC et 2 moteurs pas à pas (ce sera soit l'un soit l'autre), de même certains port GPIO des connecteurs RJ25 (J1 à J4) reprennent certains des 12 connecteurs GPIO analogique/numérique/I2C.

Vous pourrez ainsi réaliser les fonctions de bases du mBot tout en ayant la possibilité d'étendre ses possibilités avec plus de capteurs, moteurs, servos, moteurs pas à pas, etc. dont les modules d'extension OCTOPUS electrick brick de chez ELECFREAKS tout en ayant une programmation plus facile.


Caractéristiques:
- Entrée alimentation VCC: 3,7 à 6 Vcc (connecteur DC)
- Entrée alimentation LiPo: 3,7 à 4,2 Vcc
- Entrée microUSB (pour la recharge): 500 mA
- 1 interrupteur M/A
- 1 connecteur pour module BBC micro:bit (non livré)
- 4 ports E/S analogiques
- 10 ports E/S numérique
- 8 PWM
- Drivers pour 4 moteurs CC
- Drivers pour 2 moteurs pas-à-pas unipolaire
- 2 Leds RVB programmables
- 1 Buzzer
- 1 capteur de luminosité
- 1 émetteur IR
- 1 récepteur IR
- Dimensions: 74 x 90 mm
- Entraxe de fixation: 64 x 80 mm (4 trous)
- Poids: 46 g
