Mini ordinateur mono carte Radxa Rock 4 Modèle SE - 4 GB

La platine Radxa Rock 4 SE- 4 GB est un ordinateur mono carte avec connectivité Bluetooth, Wifi et Ethernet Gigabit fonctionnant sur différents OS et pouvant être connectée à un téléviseur (ou à un moniteur) avec connecteur HDMI ainsi qu'à un clavier et une souris en USB.

La platine est livrée sans alimentation, ni unité de stockage. Cette unité de stockage pourra être une carte microSD, un disque Dur SSD M2.0 et/ou une mémoire eMMC. Cette dernière sera utilisée pour installer votre système d'exploitation dont vous trouverez quelques fichiers images en téléchargement sur le site du fabriquant. Le plus simple étant d'installer ce dernier sur une carte microSD (proposée en option) depuis un PC équipé d'une lecteur de carte mémoire (si vous n'avez pas de lecteur sur votre PC, nous en proposons en option) puis d'insérer la carte microSD dans le connecteur prévu à cet effet sur la platine Radxa Rock 4 SE.

La platine Radxa Rock 4 SE pourra être alimentée via un cordon avec prise USB Type-C™ au travers d'un bloc secteur 5 Vcc/3A (proposé en option) ou via un chargeur USB Type-C™ à tension de sortie 6 à 12Vcc compatible PD2.0 ou Qualcomm® Quick Charge™ 2.0/3.0 (non livrés).

Bien que prévue pour fonctionner sur une base Linux comme Ubuntu ou Debian, vous pourrez également installer d'autres systèmes d'exploitation alternatifs comme Android TV, Android, etc... sur la platine Radxa Rock 4 SE qui pourra dès lors être utilisée comme un lecteur multimédia, une borne d'arcade, un mini-ordinateur pour la bureautique, une interface domotique connectée, etc...

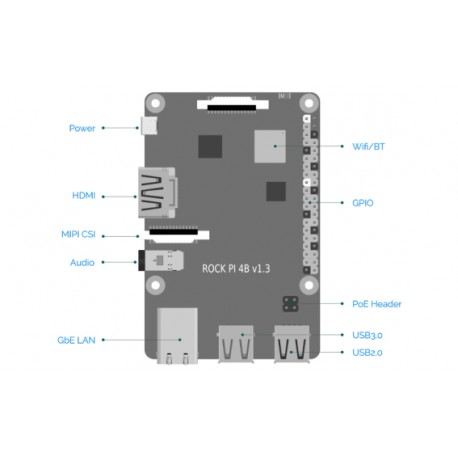

Disposant d'un puissant processeur ARM 6 cœurs avec accélérateur graphique et 4 GB de mémoires LPDDR4, de 40 GPIO sur un connecteur 2 x 20 broches mâles (UART, I2C, I2S, SPI, PWM, ADC, etc...), d'une sortie vidéo HDMI (jusqu'à 4K @ 60fps) de 4 ports USB (3.0 et 2.0), d'une entrée/sortie audio sur Jack 3.5mm, de 2 connecteurs MIPI (DSI et CSI) pour recevoir un écran graphique et caméra externe (non livrés) et d'une horloge RTC, la platine Radxa Rock 4 SE pourra recevoir de nombreux périphérique optionnel (platine HAT, capteurs, caméra, clavier, souris, écran graphique tactile, etc...) et pourra être utilisée aussi bien pour des applications embarquées que fixes.

Destinée aux utilisateurs avertis, la platine Radxa Rock 4 SE peut être une excellente alternative à la Raspberry Pi. Bien que disposant d'une connecteur GPIO identique de 2 x 20 broches comme sur les Raspberry Pi, il est à noter que toutes les platines HAT initialement conçues pour la carte Raspberry Pi , ne sont pas forcément compatibles avec la carte Radxa Rock 4 SE (il conviendra de bien vérifier leur compatibilité avant de les utiliser).


Caractéristiques techniques :

• CPU: Rockchip RK3399-T 64 bits six cœurs (ARM® big.LITTLE™ Technology)
        - ARM Cortex-72 Dual Core @ 1,5 GHz
        - ARM Cortex-A53 Quad Core @ 1 GHz


• GPU: ARM Mali™ T860MP4 compatible avec
        - OpenGL ES 1.1/2.0/3.0/3.1/3.2
        - Vulcan 1.0
        - OpenCL 1.1/2.0
        - DirectX 11


• Mémoire:
        - 4 GB RAM 64 bits LPDDR4 Dual channel @ 3200 MHz

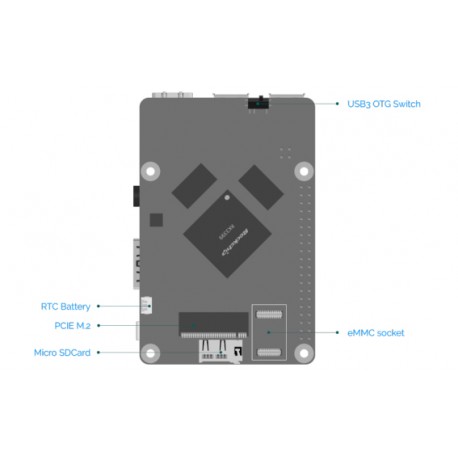

• Stockage:
        - Connecteur pour mémoire eMMC (non livrée)
        - Lecteur pour carte mémoire microSD (non livrée) jusqu'à 256 GB
        - Connecteur M.2 (M key) pour disque SSD SATA (non livré) jusqu'à 2 To


• Sorties vidéo: (pouvant fonctionner simultanément)
        - 1 x Port HDMI 2.0 jusqu'à 4K @ 60 fps (sur connecteur HDMI "standard")
        - 1 x Port DSI sur connecteur MIPI 2 rangées pour nappe FPC (non livrée)
        - Supporte H.265/VP9 (HEVC) décode jusqu'à 4Kp60, H264 décode jusqu'à 1080p60


• Entrée pour caméra: (non livrée)
        - 1 x Port CSI sur connecteur MIPI 2 rangées pour nappe FPC (non livrée)
        - Supporte jusqu'à 8 MP


• Interface audio: (analogique)
        - Jack 3.5 mm Stéréo + micro
        - Supporte Codec HD jusqu'à 24 bits / 96 KHz


• Communication:
        - Bluetooth 5.0, BLE avec antenne intégrée
        - WiFi 5 GHz (802.11 b/g/n/a/c) avec antenne intégrée
        - Port Ethernet Gigabit sur RJ45


• Ports USB:
        - 1 x USB 3.0 OTG
        - 1 x USB 3.0
        - 2 x USB 2.0

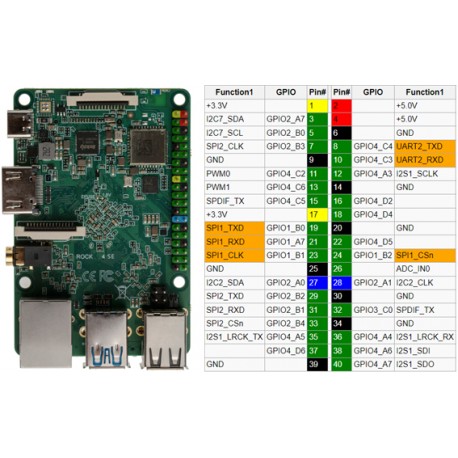

• 40 entrées/sorties: Connecteur mâle 2x20 broches (pas 2,54 mm)
        - 2 x UART
        - 2 x bus SPI
        - 3 x bus I2C
        - 1 x PCM/I2S
        - 1 x SPDIF
        - 2 x PWM
        - 1 x ADC
        - 6 x GPIO
        - 2 x 5VCC
        - 2 x 3,3VCC


• Autre:
        - Horloge RTC
        - Connecteur externe pour batterie de sauvegarde (non livrée)


• Alimentation: (non livrée)
        - Bloc secteur 5 Vcc /3A sur connecteur USB Type-C™
        - Chargeur USB Type-C™ de 9 Vcc à 12 Vcc compatible PD2.0 ou QC 2.0/3.0


• Dimensions: 85 x 54 mm
