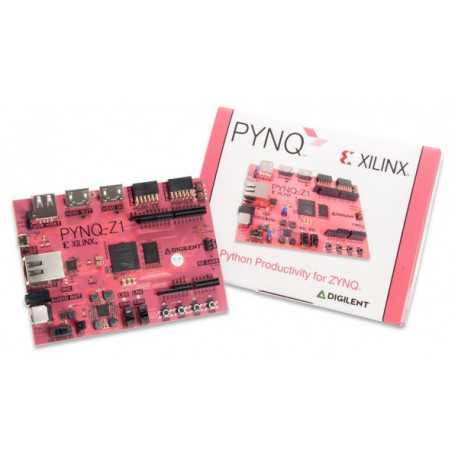

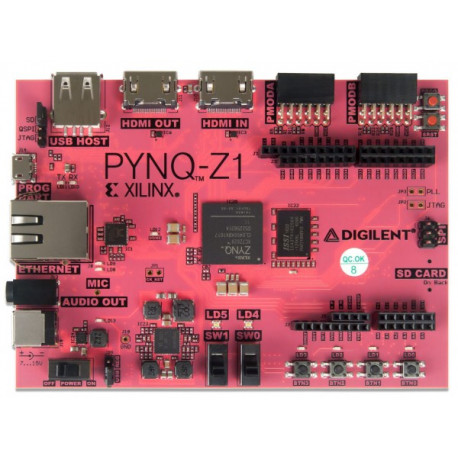

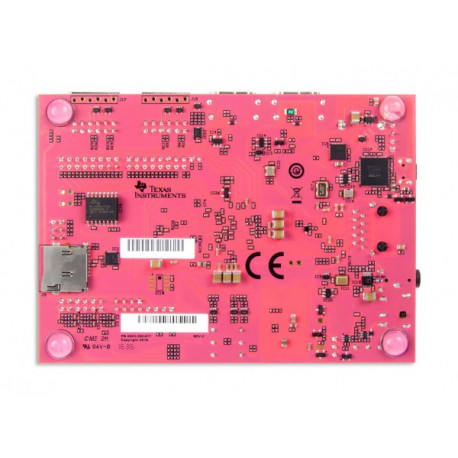

Platine PYNQ-Z1 Board - Python

Cette base de développement à base d'un Zynq XC7Z020 dispose d'un puissant processeur ARM Cortex-A9 dual-Core cadencé à 650 Mz, d'un FPGA de la famille Artix-7, de 512 MB de DDR3, d'un port Ethernet Gigabit, d'un port USB (OTG), USB JTAG, de 2 ports HDMI (IN/OUT), d'un connecteur pour carte mémoire MicroSD™ (la carte n'est pas livrée), d'une sortie audio, de 2 interrupteurs, 4 bouton-poussoirs, 6 LEDS (dont 2 RGB), de 2 connecteurs pour modules Pmod ansi que de connecteurs femelles au format Shield Arduino/chipKIT.

La platine ZYNQ-Z1 est disponible selon 2 tarifs.

Le tarif  académique  applicable pour les écoles et les étudiants    ou   Le tarif   standard  applicable pour les particuliers et les sociétés

 Vous devez sélectionner le tarif vous concernant en haut de la page dans le menu de sélection au dessus du bouton "Ajouter au panier"

Si vous sélectionnez le tarif académique, il vous faudra impérativement nous adresser une commande officielle émanant d'une école d'ingénieur, d'une université, d'un I.U.T, d'un lycée. De plus, il vous faudra également nous communiquer le N° de téléphone, le nom et l'émail d'un des professeurs amené à utiliser la platine.

En tant qu'étudiant, vous pouvez également bénéficier du tarif académique. Pour ce faire, communiquez-nous  impérativement votre adresse émail académique, le nom, l'adresse et le N° de téléphone de votre établissement ainsi que le nom d'un de vos professeurs et une copie de votre carte étudiant.

Dès lors il vous faudra à l'aide de l'onglet présent au dessus du bouton "Ajouter au panier" choisir le modèle de carte ZYNQ-Z1 désiré.



Que pouvez-vous faire avec la carte PYNQ-Z1 ?

La carte PYNQ-Z1 est une plate-forme programmable polyvalente pour les systèmes embarqués. Du fait de ses nombreux ports d'extensions intégrés elle pourra répondre à de nombreuses applications diverses telles que:

- Vision par ordinateur
- Contrôle industriel
- Internet des objets (IoT)
- Des drones
- Cryptage
- Traitement en temps réel ...

Le PYNQ-Z1 prend en charge de manière native les applications multimédia avec des interfaces audio et vidéo intégrées. Il est conçu pour être facilement extensible avec les périphériques Pmod, Shield Arduino et Grove, ainsi que les broches IO à usage général.

La carte PYNQ-Z1 peut également être étendue avec des périphériques USB, notamment WiFi, Bluetooth et Webcams.

La base logiciel exécutée sur le processeur ARM A9 comprend:

- L'environnement web server Jubiter Notebooks
- Le package et kernel IPython
- Linux
- Base et librairie hardware et API pour le FPGA

Pour les développeurs qui souhaitent étendre les possibilités, de nouvelles librairies sont disponibles gratuitement avec les outils Xilinx Vivado WebPACK (plus d'infos sur www.pynq.io)

Pour utiliser l'environnement framework PYNQ, il est nécessaire de disposer de l'image de démarrage PYNQ-Z1 (disponible en téléchargement) et de la copier sur une carte microSD (non livrée).

ZYNQ XC7Z020-1CLG400C:

• Processeur dual-core Cortex-A9 650MHz
• Contrôleur de mémoire DDR3 avec 8 canaux DMA et 4 ports esclave AXI3 haute performance
• Ethernet 1GB, USB 2.0, SDIO
• SPI, UART, CAN, I2C
• Programmable en JTAG, Quad-SPI flash et slot microSD (carte microSD non livrée)
• Logique programmable de la famille Artix-7
  • 13,300 logic slices, chacune avec quatre 6-input LUTs et 8 flip-flops
  • Block de 630 KB de RAM rapide
  • 4 horloges chacune avec PLL (phase-locked loop) et MMCM (mixed-mode clock manage)
  • 220 DSP slices
  • Convertisseur intégré analogique vers digital (XADC)

    Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

Mémoire:

• 512MB DDR3 avec 16-bit bus @ 1050Mbps
• 16MB Quad-SPI Flash with factory programmed globally unique identifier (48-bit EUI-48/64™ compatible).
• MicroSD (non livrée)

Alimentation:

• Alimenté depuis l'USB ou source exterene 7V-15V (non livrée)

USB et Ethernet:

• USB-JTAG
• USB-UART
• USB OTG PHY (supporte host seulement)
• Ethernet Gigabit PHY

Audio et Video:

• Microphone électret avec sortie PDM (pulse density modulated)
• Sortie audio Jack mono 3.5mm, format PWM (pulse-width modulated)
• Entrée HDMI
• Sortie HDMI

• 4 x boutons-poussoirs
• 2 x interrupteur à glissière
• 4 x LEDs
• 2 x LEDs RGB

Connecteurs d'extension:

• 2 ports Pmod
  • 16 I/Ol FPGA au total

Connecteur Shield Arduino/chipKIT

• 49 x I/O FPGA au total
• 6 x entrées analogique asymétriques 0-3.3V
• 4 x entrée différentielle analogique 0-1.0V

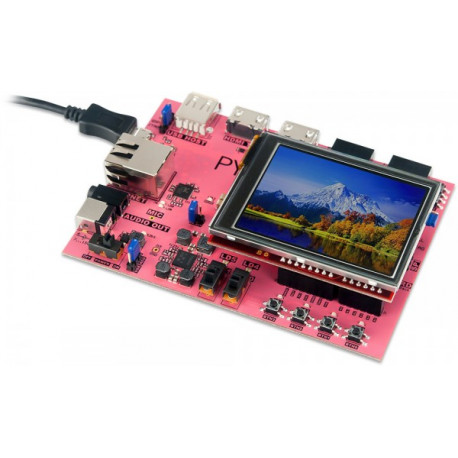

Exemple d'utilisation avec un shield (shield afficheur et cordon micro USB non inclus)
