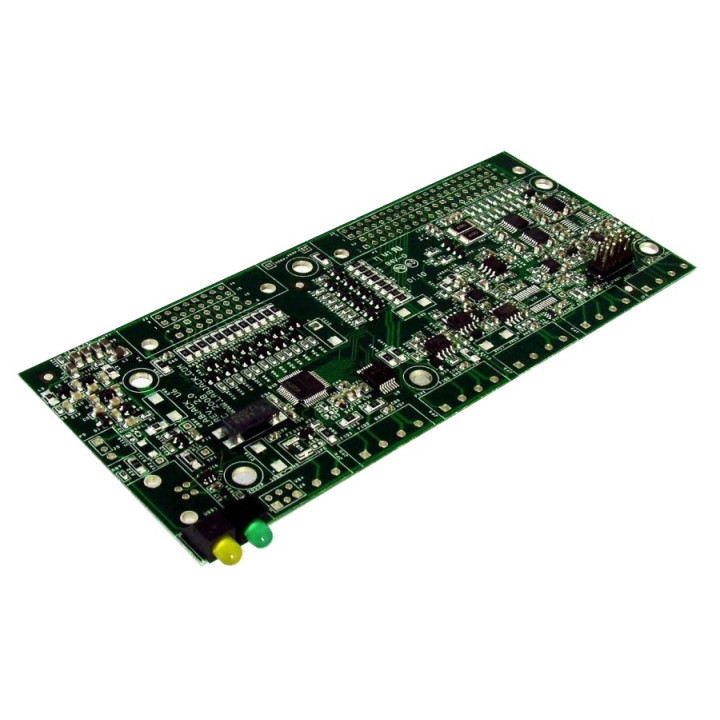

Platine OEM "LabJack U6"

PRIX SPECIAL BLACK FRIDAY (réservé aux établissements scolaires)

La platine "OEM LabJack U6" est un système professionnel d'acquisition de données à connexion USB. Dotée d'un total de 38 "E/S", elle se prêtera à de multiples applications dans le domaine de la mesure embarquée, de la recherche, de l'éducation Nationale.

La platine laisse apparaître des connexions à souder (pour borniers à vis, connecteur HE10 ou SUB-D non livrés) dédiées à la récupération de signaux, tandis que sur le côté, des autres connexions vous permettront de récupérer le reste des signaux. Dotée de nombreux programmes de commande ainsi que des exemples de codes sources pour la plupart des langages, elle pourra être très facilement et rapidement mise en œuvre au sein de vos applications.


Caractéristiques
- 14 entrées de conversion "A/N" 16 à 18 bits (suivant vitesse de conversion)
- Gamme de tension des entrées analogiques: ±10 Volts,  ±1 Volts ou ±0,1 Volt
- Utilisation des entrées "A/N" en mode simple (14 entrées) ou Différentielle (7 entrées)
- Gain programmable par logiciel: x1, x10 et x 100
- Capteur de température (CJC) intégré
- 2 sorties de courant fixe (200/10 μA)
- 2 Sorties analogiques (12 bits, 0-5 V)
- 20 entrées/sorties tout ou rien
- Jusqu'à 2 compteurs 32 bits
- Jusqu'à 4 timers (Pulse Timing, sortie PWM, entrée quadrature)
- Supporte les protocoles SPI, I2C et série Asynchrone (Maître seulement)
- Supporte acquisition temporelle "logiciel et matériel"
- Acquisition entrée analogique en streaming jusqu'à 50 Khz (suivant résolution)
- Temps de réponse Commande/Reponse inférieur à 1 milliseconde
- Raccordement sur connecteurs et borniers à vis
- Interface USB 2.0/1.1 Full Speed
- Aucune alimentation externe nécessaire (alimentation via USB)
- Livré avec câbles USB et tournevis
- Utilisable avec le logiciel "free Express version DAQFactory Software"
- Drivers disponibles pour Windows, Linux et Mac
- Firmware upgradable gratuitement
- Nombreux exemples (C/C++, VB, LabVIEW, Python, etc...)
- Dimensions du boîtier: 75 x 185 x 30 mm
- Conçu pour usages professionnels


Les entrées analogiques:
La platine dispose de 14 entrées de conversion "analogiques/numériques". La résolution des convertisseurs est de 16 bits à 18 bits. Les entrées peuvent être continuellement lues en mode "streaming" jusqu’à 50 Kéch./sec. Les fonctions de commandes/réponses (durée logiciel) prennent généralement quelques millisecondes pour être excécutées.

A noter qu'une version spéciale "LabJackU6 OEM-PRO" dispose en plus d'un convertisseur haute résolution 24 bits sigma-delta (faible vitesse) bénéficiant d'une résolution effective de 22 bits.


Le capteur de température
La platine OEM "LabJack-U6" dispose d'un capteur de température intégré, lequel dispose d'une précision de ±2 degrès. Ce capteur est idéal pour une utilisation en compensation de thermocouple (CJC)CJC).


Sorties courant fixe
La platine OEM "LabJack-U6" dispose de 2 sorties de courant fixe 10 μA et 200 μA. Ces dernières sont très utiles pour la mesure de résistances.


Les sorties analogiques
2 sorties de conversion "numériques/analogiques" sont disponibles avec une résolution de 12 bits (0 - 5 V). La durée d'établissement des sorties "numériques/analogiques" varie de l'ordre de 1 à 4 ms.



Les entrées/sorties "tout-ou-rien"
20 "entrées/sorties" tout-ou-rien disposent d'un temps de lecture/mise à jour de l'odre de 1 à 4 ms. 8 de ses ports peuvent être configurés pour des fonctions spéciales (4 en timers avec possibilités d’utilisation en Pulse Timing, PWM, entrées quadrature...) et 2 en mode compteurs 32 bits).



Alimentation de la platine
La platine peut être directement alimentée via la prise USB



Drivers et codes sources pour la platine "LabJack U6"
La grande "force" de la platine "LabJack U6" réside (hormis son excellente qualité de conception et son prix compétitif) dans la possibilité de pouvoir disposer de très nombreux drivers et codes sources en téléchargement.

Une multitude d'exemples de programmes vous permettront également d'utiliser sans peine la platine "LabJack U6" pour les besoins de votre propre application.

- Utilisation du module en C++™.
- Utilisation du module en Delphi™.
- Utilisation du module en ".NET".
- Utilisation du module en JAVA
- Utilisation du module en LabVIEW™.
- Utilisation du module en LabWindows/CVI™.
- Utilisation du module en Pure Basic™.
- Utilisation du module en Visual Basic™.
- Utilisation du module en Python™.
- Utilisation du module sous MatLab™.
- Utilisation du module sous DotNet™.
- Etc, etc, etc...



La platine dispose également d'exemples d'applications et d'utilitaires prêt à l'emploi:




LJLogUD
Cette application permet de collecter des données à des taux variables depuis une platine LabJack U3, une platine LabJack U6 ou une platine LabJack UE9 et de les enregistrer dans un fichier ".csv". Ce programme de journalisation doit être utilisé lors de la collecte de données plus lente que 100 Hz. Des équations d'échelle simples peuvent être utilisées pour appliquer un filtrage mathématique aux valeurs avant qu'elles ne soient représentées graphiquement et enregistrées dans un fichier.





LJStreamUD
Ce programme utilise la fonctionnalité de streaming des platines U3, U6 ou UE9 pour collecter des données à haut débit afin de représenter graphiquement et enregistrer les données dans un fichier ".csv". Ce programme de journalisation doit être utilisé lors de la collecte de données plus rapide que 100 Hz. Des équations d'échelle simples peuvent être utilisées pour appliquer un filtrage mathématique aux valeurs avant qu'elles ne soient représentées graphiquement et enregistrées dans un fichier.




LJControlPanel
Ce logiciel est un utilitaire de configuration et de test simple pour les platines LabJack U3, U6 et UE9.





LJSelfUpgrade
Ce logiciel vous permettra de mettre à jour le microprogramme sur les platines U3, U6 et UE9.
