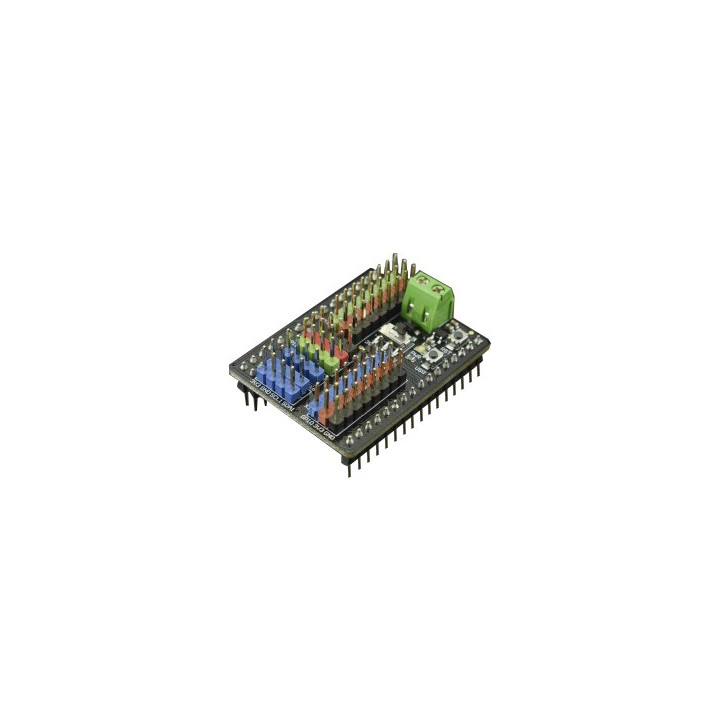

Platine IO Expansion Shield pour Pyboard

Idéale pour réaliser rapidement des montages et autres prototypes avec votre module Pyboard v1.1 (non livré), la platine d'extension IO Expansion Shield sera parfaite pour y connecter différents type de capteurs, servomoteurs, moteurs et autres modules de la gamme Gravity, sans aucune soudure.

La platine est équipée d'une entrée alimentation externe et d'un régulateur 3,3V/VIN intégré, ce qui vous permettra d'alimenter la plupart des dispositifs externes nécessitant un courant élevé (servomoteurs et moteurs).

La platine intègre 12 ports numériques, 8 ports analogiques, 1 port série, 2 ports I2C, un bouton RESET et USER.

IMPORTANT:
- Lorsque vous enfichez la platine IO Expansion Shield sur une platine Pyboard, veillez à ce que ces dernières soient dans le même sens (c'est à dire que le connecteur d'alimentation de la platine Shield doit être du même côté que le connecteur USB de la platine Pyboard).

- Les ports d'entrées ne ne sont pas compatibles avec des niveaux 5V mais uniquement 3,3V max.

- L'alimentation des ports X1 à X4 peut être sélectionnée en 3,3V ou VIN à l'aide d'un mini commutateur. La tension d'alimentation des autres ports est de 3,3V.

- Si vous devez piloter des servomoteurs ou moteurs nécessitant un courant élevé, connectez les aux ports X1 à X4, puis connecter l'alimentation externe et positionner le commutateur d'alimentation sur VIN, sinon votre carte Pyboard pourrait être endommagée en raison du courant d'appel élevé.







Caractéristiques:

• Entrée alimentation externe: 5 à 12V (non livrée)
• Courant d'entrée alimentation : < 1A
• Connecteur: compatible modules Gravity
• Ports: 12 numériques, 8 analogiques, 1 port série et 2 ports I2C
• Niveau logique: Haut (3.3V), bas (0V)
• Entrée analogique: 0~3.3V
• Sortie tension LDO: 3.3V
• Courant de sortie LDO: < 500mA
• Dimensions: 33 x 42,6 mm
