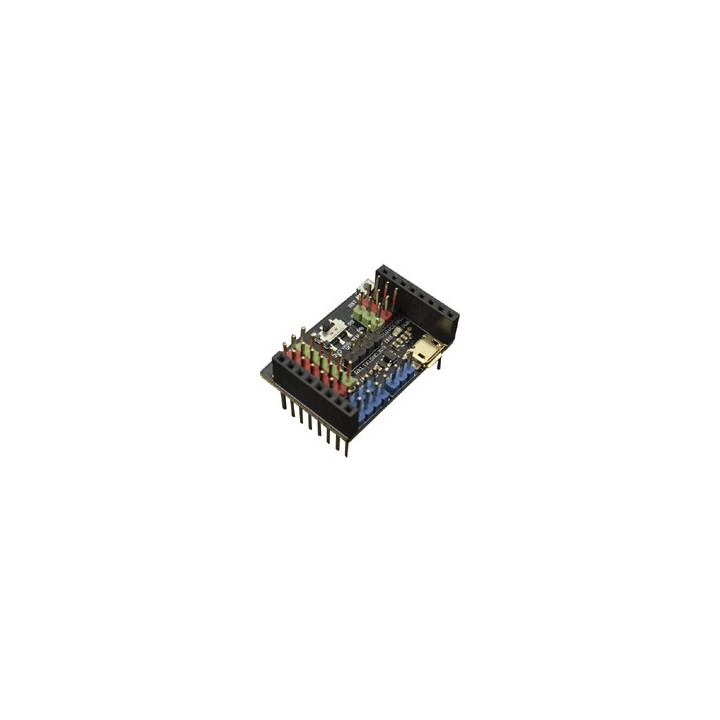

IO Expansion Shield pour OpenMV Cam H7

Idéale pour réaliser rapidement des montages et autres prototypes avec votre module OpenMV Cam H7 (non livré), la platine d'extension IO Expansion Shield sera parfaite pour y connecter différents type de capteurs, servomoteurs et autres modules de la gamme Gravity, sans aucune soudure.

La platine est équipée d'une entrée alimentation externe micro USB 5V et d'un régulateur 3,3V/VIN intégré, ce qui vous permettra d'alimenter la plupart des dispositifs externes nécessitant un courant élevé (servomoteurs et moteurs).


La platine intègre 9 ports numériques, 1 port analogique, 1 port série, 2 ports I2C et un bouton RESET.

IMPORTANT:
- Lorsque vous enfichez la platine IO Expansion Shield sur une platine OpenMV Cam H7, veiller à ce que ces dernières soient dans le même sens (c'est à dire que le connecteur USB de la platine Shield doit être du même côté que le connecteur USB de la platine OpenMV Cam H7).

- Le connecteur micro USB n'est destiné que pour recevoir une source l'alimentation externe (5V/1A minimum recommandé), il ne permet pas de programmer ou débugger l'ensemble.

- Les ports d'entrées ne ne sont pas compatibles avec des niveaux 5 V mais uniquement 3,3 V max.

- L'alimentation des ports P7 à P9 peut être sélectionnée en 3,3 V ou VIN à l'aide d'un mini commutateur. La tension d'alimentation des autres ports est de 3,3 V.

- Si vous devez piloter des servomoteurs ou moteurs nécessitant un courant élevé, connectez les aux ports P7 à P9, puis connecter l'alimentation externe et positionner le commutateur d'alimentation sur VIN, sinon votre carte mère OpenMV Cam H7 pourrait être endommagée en raison du courant d'appel élevé.





Exemple de pilotage d'un servomoteur (platine OpenMV Cam H7, cordon micro USB et servomoteur non livrés)



Caractéristiques:

• Entrée alimentation externe (via USB): 5V ± 0,1V
• Courant d'entrée alimentation (via USB): < 1 A
• Connecteur: compatible modules Gravity
• Ports: 9 numériques, 1 analogique, 1 port série et 2 ports I2C
• Niveau logique: Haut (3.3 V), bas (0 V)
• Entrée analogique: 0~3.3 V
• Sortie tension LDO: 3.3 V
• Courant de sortie LDO: < 500 mA
• Dimensions: 35,6 x 24,8 mm
