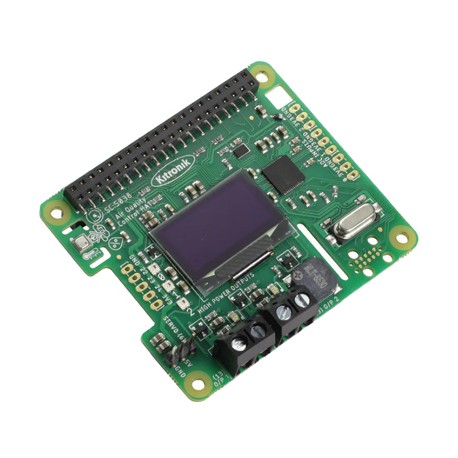

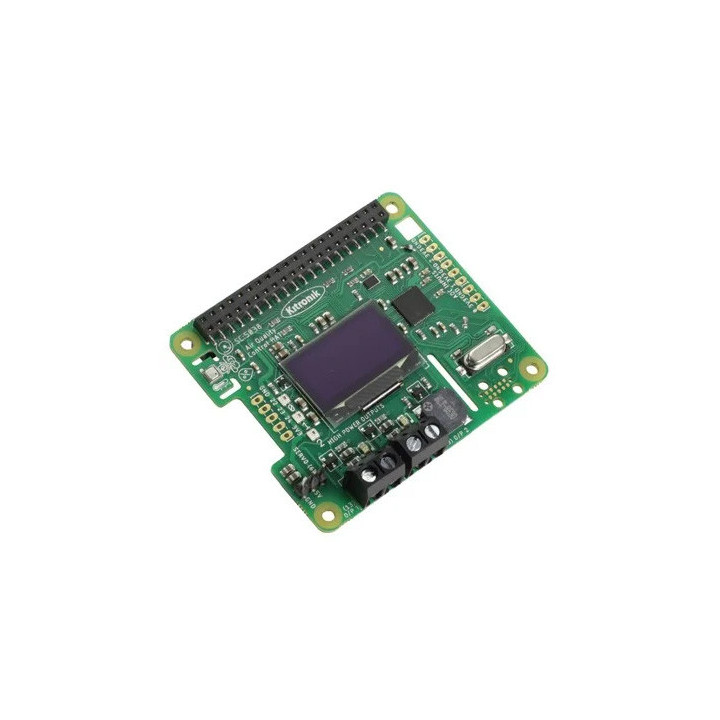

Platine HAT contrôle de qualité d' air Kitronik 5038 pour Raspberry Pi

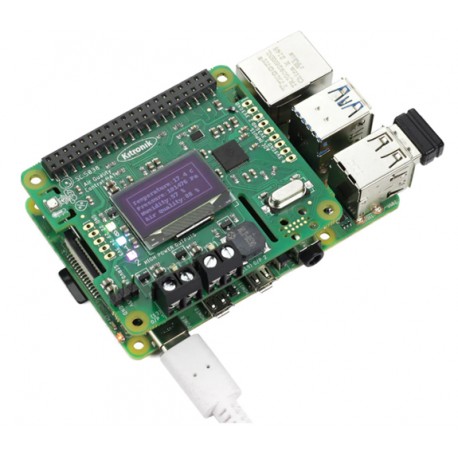

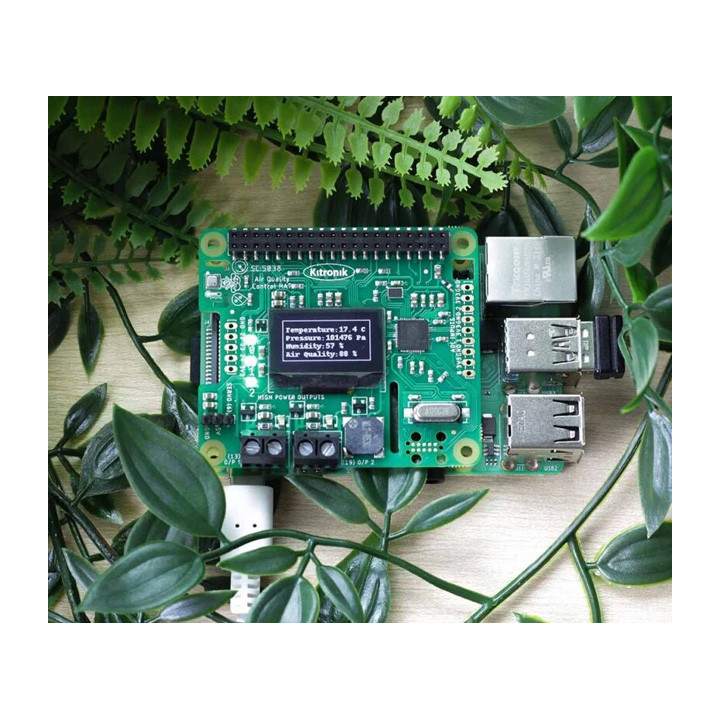

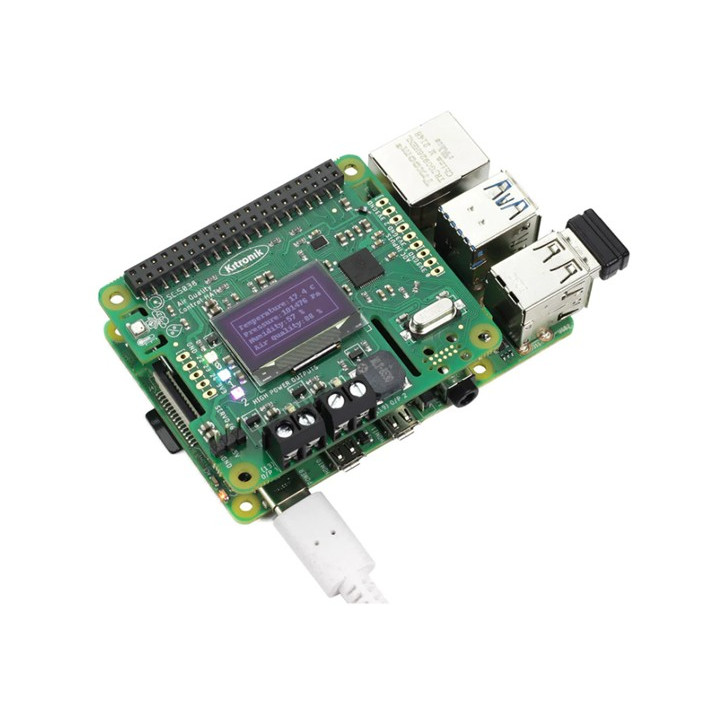

Destinée à recevoir une carte Raspberry Pi 2, 3, 4, Zero ou Zero 2 (non livrées), la platine Air Quality Control HAT 5038 de chez Kitronik vous permettra de contrôler la qualité de l'air (grâce à ses capteurs intégrés) et offre la possibilité d'enregistrer, stocker et d'afficher les données sur son écran OLED.

Cette platine est spécialement conçue pour réaliser un système de mesures environnementales en exploitant des mesures de température, pression, humidité, indice de qualité de l'air et eCO2.

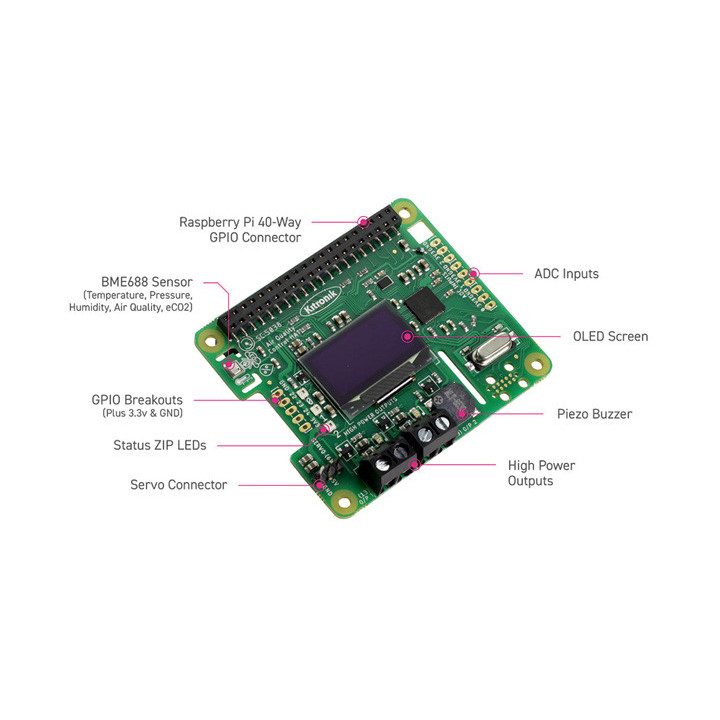

Elle est équipée d'un connecteur femelle 2x20 broches pouvant recevoir une carte Raspberry Pi 2, 3, 4, Zero ou Zero 2 (non livrées) et elle intègre:

- Un microcontrôleur RP2040
- Une horloge temps réel (via RP2040)
- Un capteur I2C BME688 (température, pression, humidité, indice de qualité de l'air et eCO2)
- Un écran OLED monochrome 128x64 pixels (bus I2C)
- 3 leds RVB adressables ZIP™
- Un buzzer (GPIO26) pour la génération de sons
- Deux sorties de puissance (GPIO13/19) 1A max. pour le pilotage de dispositif externe (non livrés)
- Une sortie (GPIO6) pour servomoteur (non livré) sur connecteur mâle 3 broches (pas 2,54 mm)
- 3 entrées analogiques (via ADC du RP2040) ADC0/1/2 et 3,3V/GND sur pastilles au pas de 2,54 mm
- 3 GPIO supplémentaires (GPIO22/23/24) sur pastilles au pas de 2,54 mm y compris alimentations (GND/3V)

La platine pourra être alimentée au choix via 3,3V ou 5V depuis votre Raspberry Pi (non livrée).

Un interrupteur M/A ainsi que 3 Leds d'état ZIP™ intégrées permettront de mettre en marche votre système et d'en visualiser l'état.

Vous trouverez sur le site de Kitronik des exemples avec codes sources en ligne.

Caractéristiques:

• Alimentation: 3,3 à 5Vcc max (via Raspberry Pi)
• Microcontrôleur RP2040
• RTC (via RP2040)
• Capteur I2C BME688 (température, pression, humidité, indice de qualité de l'air et eCO2)
• Ecran OLED monochrome 128x64 pixels (bus I2C)
• 3 leds RVB adressables ZIP™ (piloté via RP2040)
• Un buzzer (GPIO26) pour la génération de sons
• 2 sorties de puissance (GPIO13/19) 1A max. pour le pilotage de dispositif externe (non livrés)
• 1 sortie (GPIO6) pour servomoteur (non livré) sur connecteur mâle 3 broches (pas 2,54 mm)
• 3 entrées analogiques (via ADC du RP2040) ADC0/1/2 et 3,3V/GND sur pastilles au pas de 2,54 mm
• 3 GPIO supplémentaires (GPIO22/23/24) sur pastilles au pas de 2,54 mm y compris alimentations (GND/3V)
• Dimensions platine: 65 x 56,56 x 10,2 mm
