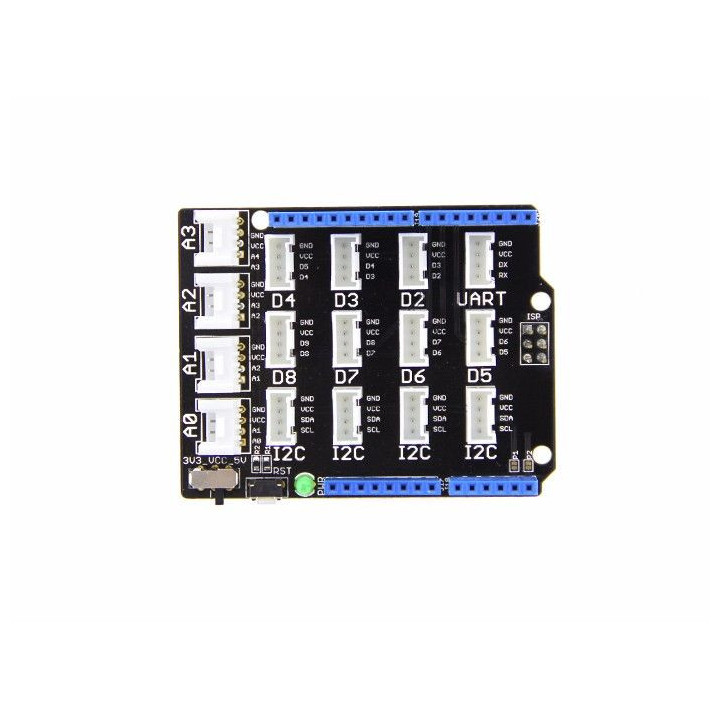

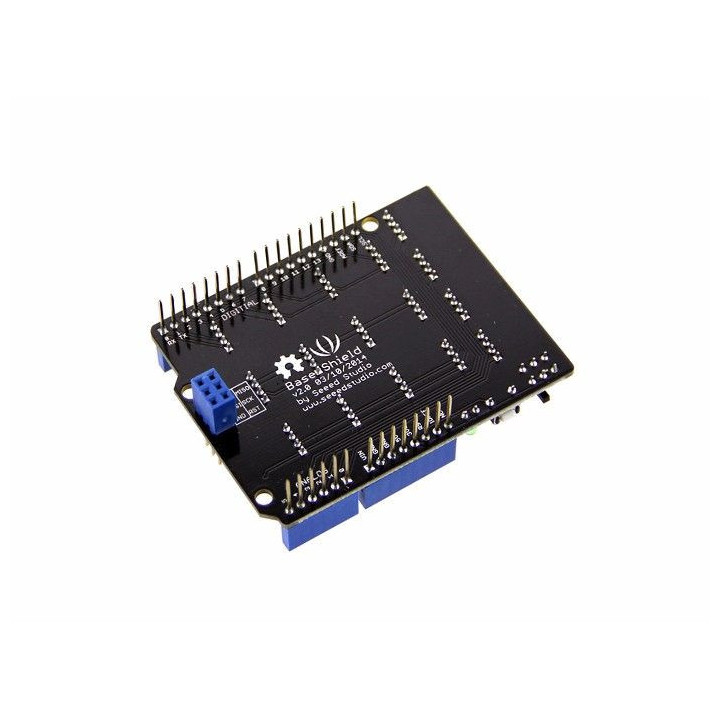

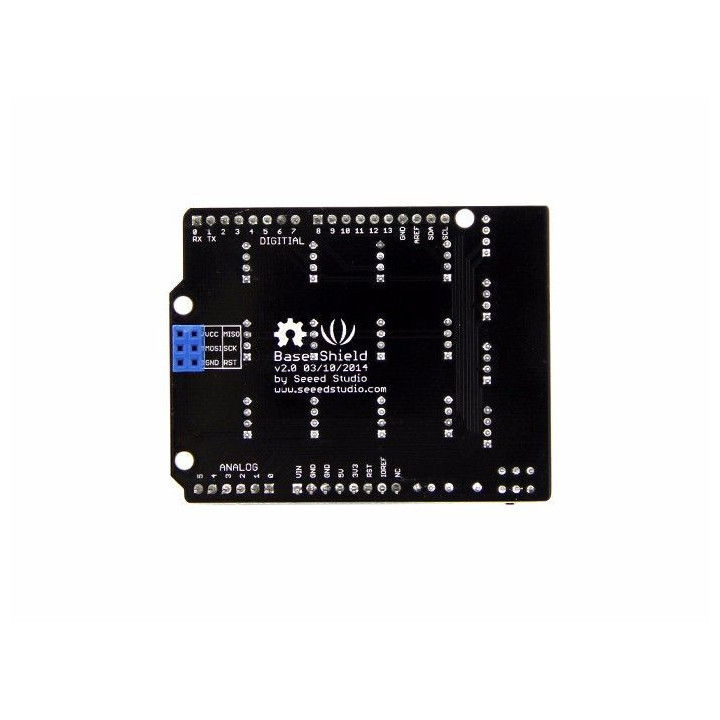

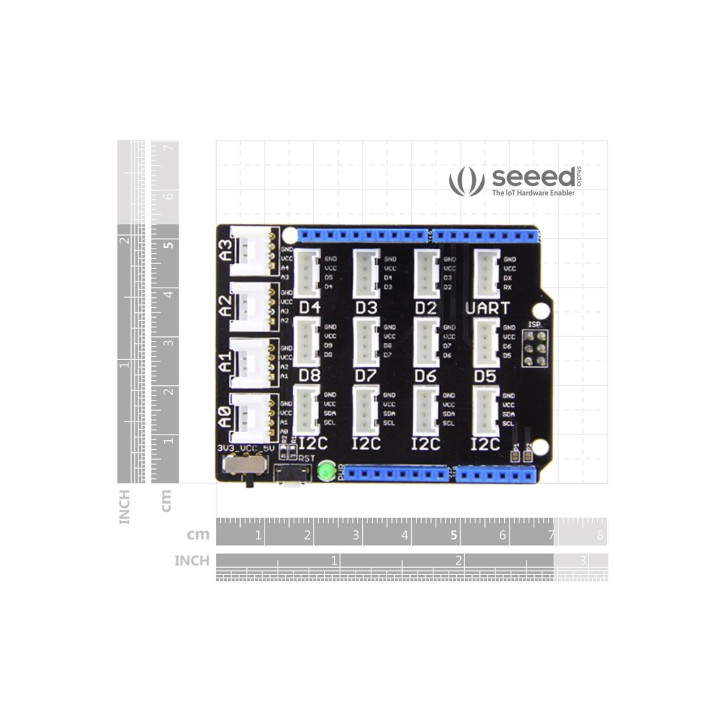

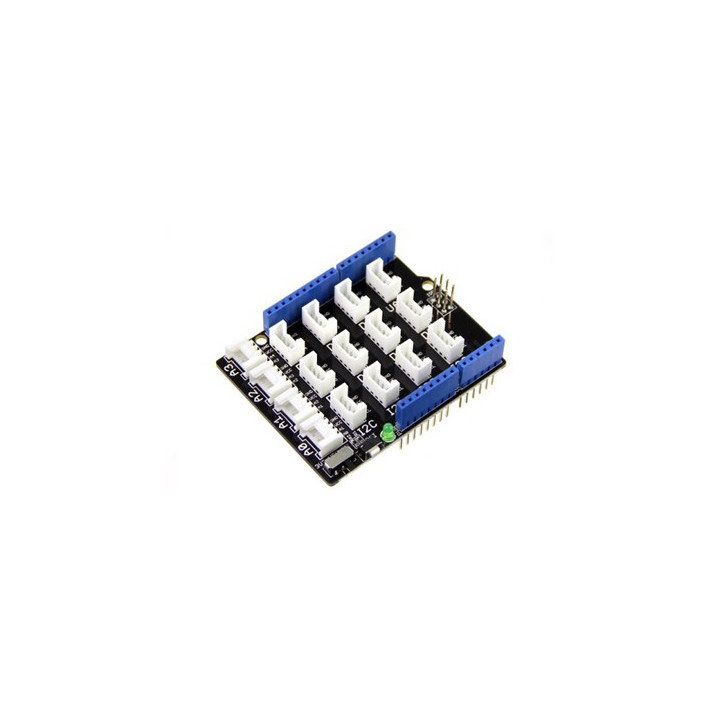

Platine Grove Base Shield (V2.0) 103030000
Cette petite platine Shield est destinée à venir s'enficher sur une carte Arduino® (UNO, Leonardo) ou compatible (CB210, etc...). Elle dispose de connecteurs vous permettant de lui raccorder des modules d'extension au format Grove.
Caractéristiques:
- 16 connecteurs au format "Grove" (4 x I2C, 4 x port analogique, 1 x UART et 7 x port Digital)
- Sérigraphie claire des différentes entrées/sorties sur le circuit imprimé
- Le port SPI n'est pas ressorti sur les connecteurs
- 2 Leds d'état
- Bouton "Reset"
- 1 interrupteur pour sélection niveau 3,3 V ou 5 V
A propos du système de prototypage "Grove"...
La platine Shield ci-dessus dispose d'une multitude de connecteurs au format "Grove".
Le système "Grove" est spécialement conçu pour faciliter le prototypage rapide (sans soudure) d'applications diverses à partir d'une multitude de petits modules périphériques (capteurs, relais, interrupteurs, Leds, afficheurs, buzzer, lecteur RFID, modules de communication radio, etc...).
- 16 connecteurs au format "Grove" (4 x I2C, 4 x port analogique, 1 x UART et 7 x port Digital)
- Sérigraphie claire des différentes entrées/sorties sur le circuit imprimé
- Le port SPI n'est pas ressorti sur les connecteurs
- 2 Leds d'état
- Bouton "Reset"
- 1 interrupteur pour sélection niveau 3,3 V ou 5 V
A propos du système de prototypage "Grove"...
La platine Shield ci-dessus dispose d'une multitude de connecteurs au format "Grove".
Le système "Grove" est spécialement conçu pour faciliter le prototypage rapide (sans soudure) d'applications diverses à partir d'une multitude de petits modules périphériques (capteurs, relais, interrupteurs, Leds, afficheurs, buzzer, lecteur RFID, modules de communication radio, etc...).
Ces petits modules économiques disposent d'un connecteur sur lequel vous pourrez enficher un cordon type Grove (disponibles avec plusieurs longueurs au choix). L'exemple ci-dessus montre l'utilisation "type" d'un module "Grove" dont l'autre extrémité du cordon est reliée sur une platine disposant elle-même de connecteurs format Grove.
Ainsi en enfichant la platine Shield "SLD01099P" sur votre base Arduino™ (ou compatible), vous pourrez très facilement (et sans opération de soudure) ajouter une multitude de petits modules "Grove" sur votre application (les modules sont à acheter séparément). Note: Suivant la base Arduino™ ou compatible utilisée, tous les modules "Grove" ne sont pas utilisables ou ne sont pas utilisables en même temps.
- Datasheet du module
