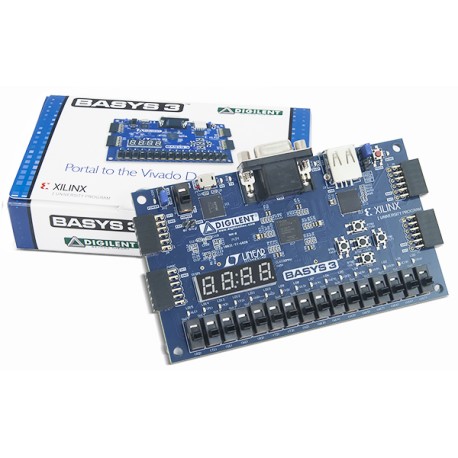

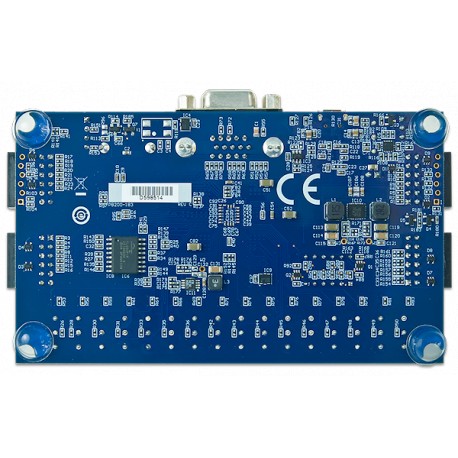

Platine Digilent Basys 3 Artix-7

De part son excellent rapport qualité / prix / performance, la BASYS 3 est probablement un des outils de développement pour FPGA parmi les plus attractifs du moment. Elle conviendra parfaitement aux étudiants ou aux débutants qui commencent tout juste à utiliser la technologie FPGA, lesquels pourront tout aussi bien réaliser des applications de décodage logique très simple comme des réalisations extrêmement complexes et puissantes.

La platine dispose de nombreux périphériques: BP, afficheurs, Leds, port USB, Port VGA. Elle nécessite un câble micro USB non livré (proposé en option en haut à droite de cette page) pour permettre sa programmation depuis un compatible PC.

La Basys 3 est entièrement compatible avec la suite logiciel WebPack™ disponible en téléchargement sur le site de Xilinx™. Elle se programme uniquement avec la suite "Vivado Design" (version restreinte pour la "Basys3").



La platine Basys 3 est disponible selon 2 tarifs.

Le tarif  académique  applicable pour les écoles et les étudiants    ou   Le tarif   standard  applicable pour les particuliers et les sociétés

 Vous devez sélectionner le tarif vous concernant en haut de la page dans le menu de sélection au dessus du bouton "Ajouter au panier"

Si vous sélectionnez le tarif académique, il vous faudra impérativement nous adresser une commande officielle émanant d'une école d'ingénieur, d'une université, d'un I.U.T, d'un lycée. De plus, il vous faudra également nous communiquer le N° de téléphone, le nom et l'émail d'un des professeurs amené à utiliser la platine.

En tant qu'étudiant, vous pouvez également bénéficier du tarif académique. Pour ce faire, communiquez-nous  impérativement votre adresse émail académique, le nom, l'adresse et le N° de téléphone de votre établissement ainsi que le nom d'un de vos professeurs et une copie de votre carte étudiant.

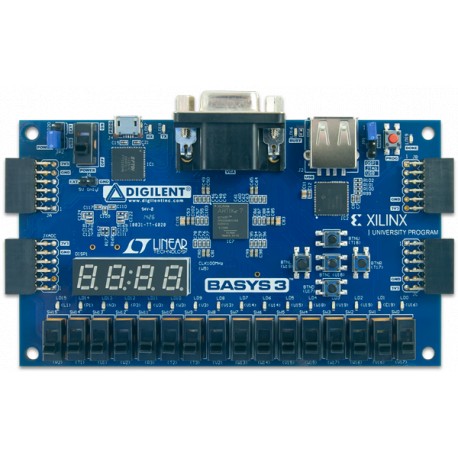

1 Power good LED                                            9 FPGA configuration reset button
2 Pmod connector(s)                                      10 Programming mode jumper
3 Analog signal Pmod connector (XADC)     11 USB host connector
4 Four digit 7-segment display                     12 VGA connector
5 Slide switches (16)                                    13 Shared UART/ JTAG USB port
6 LEDs (16)                                                  14 External power connector
7 Pushbuttons (5)                                         15 Power Switch
8 FPGA programming done LED                     16 Power Select Jumper







Caractéristiques principales:

- Equipé d'un FPGA Artix-7 XC7A35T-1CPGC
- 23633,280 logic cells (5200 slices)
- 1,800 Kbits (fast block RAM)
- Five clock management tiles, each with a phase-locked loop (PLL)
- 90 DSP slices
- Internal clock speeds exceeding 450MHz
- On-chip analog-to-digital converter (XADC)
- Platine soumise au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

Consultez le nouveau FORUM de Digilent
Consultez la nouvelle documentation WIKI de Digilent
Consultez la nouvelle rubrique "always-open Classroom"

Schéma de la platine
Documentation de la platine

Extensions via connecteurs Pmod™:





Les ports d'E/S du FPGA sont repris sur 4 connecteurs femelles spécifiques au format Pmod.

Ces connecteurs permettent l'utilisation de petits modules d'extensions optionnels.

Une fois enfichées sur les connecteurs femelles de la platine BASYS 3, ces modules vous permettrons d'adjoindre de multiples possibilités, capteurs et interfaces supplémentaires.
