Platine développement ZYBO TRENZ avec Xilinx Z-7010 SoC FPGA

Rupture de stock

Platine de développement "ZYBO" base Xilinx™ "Z-7010" - Digilent

Référence TRENZ-25399

348,02 € TTC

290,02 € HT

Dont 0,02 € d'eco-participation déjà incluse dans le prix

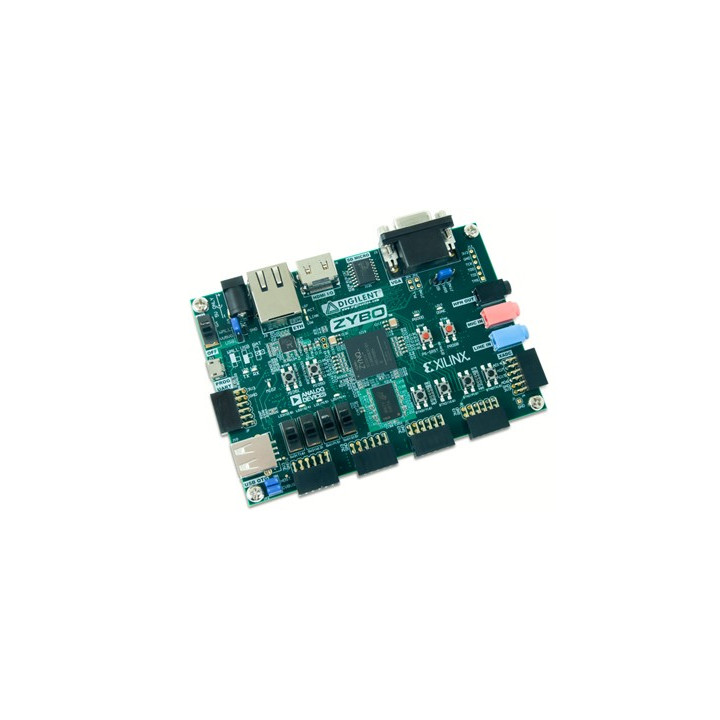

La platine "ZYBO" est une plateforme complète permettant le développement logiciel et matériel d'applications à partir du circuit Xilinx™ "Z-7010" de la famille "Zynq-7000".

Ce circuit est basé sur une architecture "AP SoC" (All Programmable System-on-Chip), laquelle intègre un processeur dual-core ARM™ Cortex-A9™ associé à un FPGA de Xilinx™.

La mémoire embarquée, les entrées/sorties audio et vidéo, le port USB, la connectivité Ethernet et le connecteur pour carte mémoire SD™ (carte non livrée) vous permettront de disposer de tout le nécessaire pour pouvoir expérimenter et développer une multitude d'applications sur la base du processeur "Z-7010".

La platine ZYBO est compatible avec l'environnement de conception "Vivado Design" Suite ainsi qu'avec la chaîne d'outils logiciels "ISE/EDK".

Ces outils permettent une conception intuitive de fonctions logiques via le FPGA, associées a un développement logiciel du processeur ARM™.

La platine Zybo

Caractéristiques

- Processeur "Z-7010" (dual-core Cortex™-A9)

- Mémoire DDR3 avec controlleur 8 canaux DMA

- Contrôleurs haute vitesse: 1 G Ethernet, USB 2.0, SDIO

- Ports: SPI, UART, I2C™

- Logique reprogrammable (équivalent FPGA Artix-7)

- 28 K logic cells

- 240 KB Block RAM

- 80 DSP slices

- On-chip dual channel, 12-bit, 1 MSPS analog-to-digital converter (XADC)

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

Périphériques de la platine Zybo

- ZYNQ XC7Z2010-1CLG400C

- 512 MB x32 DDR3 w/ 1050Mbps bandwidth

- Port HDMI Dual-role (Source/Sink)

- Port de sortie VGA 16-bits par pixel

- Trimode (1Gbit/100Mbit/10Mbit) Ethernet PHY

- Connecteur MicroSD™ (support Linux file system) - Carte non livrée

- OTG USB 2.0 PHY (supporte host et device)

- External EEPROM (programmed with 48-bit globally unique EUI-48/64™ compatible identifier)

- Codec audio avec sortie jack casque (non livrée), entrée micro. (non livré) et sortie ligne

- 128 Mb Serial Flash w/ QSPI interface

- On-board JTAG programming and UART to USB converter

- 6 boutons-poussoirs
- 4 interrupteurs
- 5 LEDs

- 6 connecteurs Pmod™

Comment installer Linux sur la platine Zybo ?

Consultez la nouvelle documentation WIKI de Digilent

C onsultez la nouvelle rubrique "always-open Classroom"

Extensions via connecteurs Pmod™:

Les ports d'E/S du FPGA sont repris sur 2 connecteurs femelles spécifiques.

Ces connecteurs permettent l'utilisation de petits modules d'extensions optionnels (appelés "Pmod").

Une fois enfichées sur les connecteurs femelles de la platine "Zybo", ces modules vous permettrons d'adjoindre de multiples possibilités et interfaces supplémentaires.

Ces modules sont proposés en bas de page (tous les modules ne sont pas exploitables avec la platine - consultez la doc pour plus d'infos).
