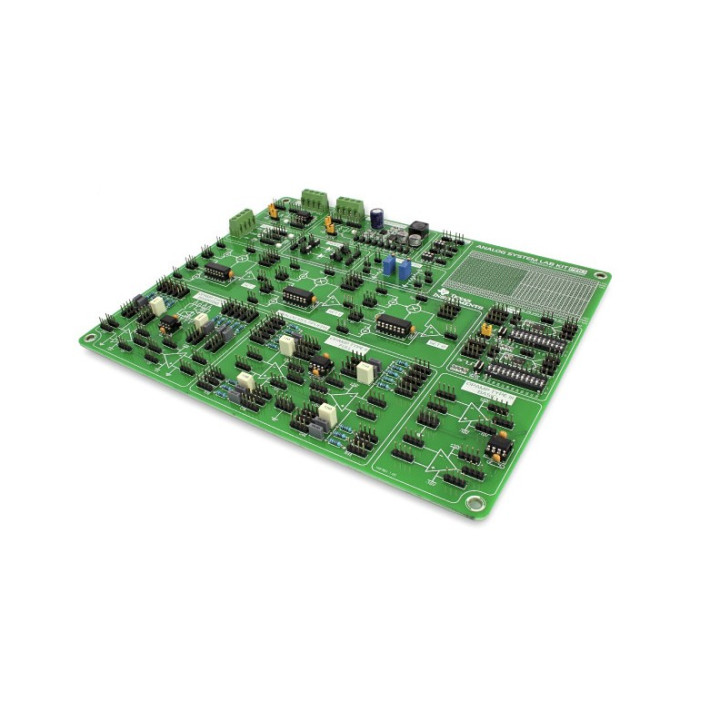

Platine de développement analogique

La platine permettra ainsi d'étudier les:

- Systèmes à amplificateurs opérationnels
- Montages à transistors
- Multiplexeurs analogiques
- Convertisseurs numérique/analogique
- Régulateur linéaire
- Dispositif de rédressement à diodes
- Etc, etc...


Une platine avant tout pour un usage pédagogique...

Livrée avec un manuel extrêmement clair, précis et détaillé, la platine ASLK PRO propose 14 applications rédigées sous la forme d’exercices qui vous aideront à assimiler et à comprendre les bases de l’électronique analogique.

Point de départ d’une multitude de projets divers, ces applications exploitent les différents composants présents sur la platine en vous permettant de les relier les uns aux autres grâce à des connecteurs mâles associés à des petits cordons de liaison souples.

Les différentes broches de la platine sont également très utiles pour la reprise des signaux en vue (par exemple) de mesures et visualisations de signaux sur multimètre ou oscilloscope (non livrés).








A noter enfin la présence d’un petit livret supplémentaire renfermant une multitude de grilles avec échelles linéaires ou logarithmiques idéalement conçues pour que vous puissiez y tracer vos courbes lors de vos expérimentations.



Détail des possibilités de la platine...

Régulateur LDO TPS7250
La platine vous permettra d’exploiter un régulateur linéaire (type low dropout / low noise / high PSSR / fast start-up) avec une tension de sortie 5 V et un courant max. de l’ordre de 200 mA.

Entrée d’alimentation sur borniers
La platine dispose de borniers permettant son alimentation via une source externe de +/- 10 V (non livrée). Cette alimentation est distribuée à l’ensemble des circuits de la platine.

Connexions pour diodes
La platine dispose de connecteurs femelles permettant le raccordement de diodes de redressement afin que vous puissiez étudier leurs comportements (2 diodes 1N4448 sont livrées).

Convertisseur DC-DC TPS40200
La platine intègre un convertisseur DC-DC de type TPS40200 capable de générer des tensions de 3,3 ou 5 V (jusqu’à 2,5 A) via une tension d’entrée pouvant supporter jusqu’à 16 V.

Potentiomètres
La platine dispose de 2 potentiomètres de va-leur 1 Kohm lesquels vous permettront de générer des tensions diverses. Ces derniers opèrent de 0 V à + 10 V et de -10 V à 0 V.

Supports pour transistors
La platine dispose de différents supports destinés à recevoir des transistors PNP ou NPN. A ce titre le labo est livré avec 1 transistor 2N3906, 1 transistor 2N3904 ainsi qu’un MOSFET BD250P.

Zone de développement vierge
La platine dispose d’une zone de développe-ment vierge à pastilles et à bandes. Cette dernière est idéale pour l’ajout de nouveaux com-posants sur votre laboratoire.

Convertisseurs DAC7821
La platine dispose de 2 convertisseurs (DAC) Numérique/Analogique DAC7821 (origine TI™). Ces modèles de type 12 bits sont à entrées parallèles multiplexées.

Multiplexeurs analogiques MPY634
La platine dispose de 3 multiplexeurs analogiques de type large bande MPY634 (origine TITM). Ces derniers sont destinés à être alimentées sous +/- 10 V.

Amplificateur opérationnel (Type 1)
La platine dispose d’un circuit intégré amplificateur opérationnel de type TL082. Doté de 2 étages (A et B), ce modèle est destiné à être exploité en configuration non inverseur.

Amplificateur opérationnel (Type 2)
La platine dispose d’un circuit intégré amplificateur opérationnel de type TL082. Doté de 2 étages (A et B), ce modèle est destiné à être exploité en configuration inverseur ou non inverseur.

Amplificateur opérationnel (Type 3)
La platine dispose d’un circuit intégré amplificateur opérationnel de type TL082. Doté de 2 étages (A et B), ce modèle est destiné à être exploité en buffer.
