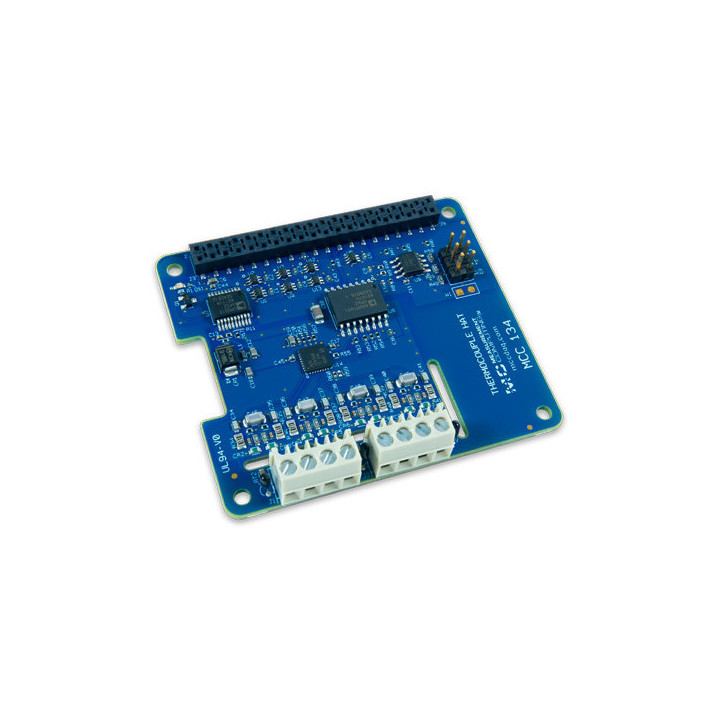

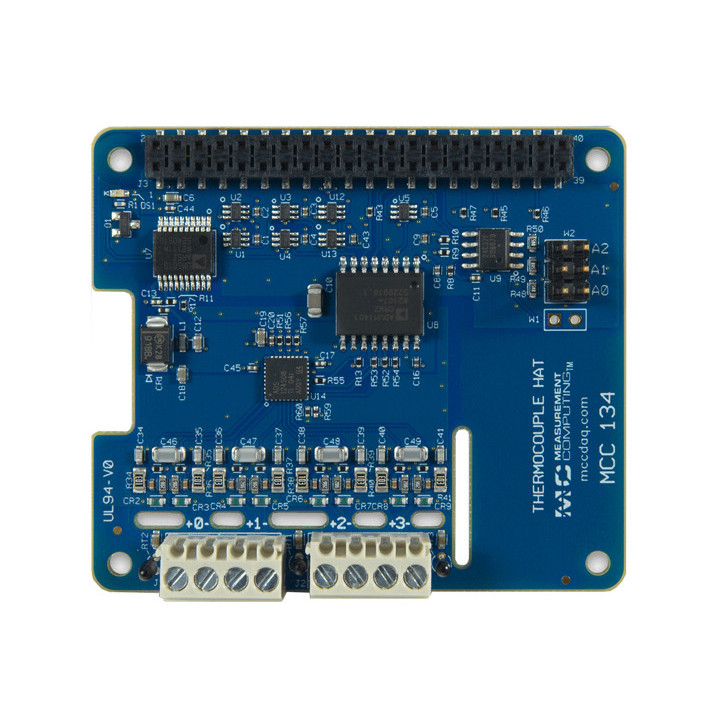

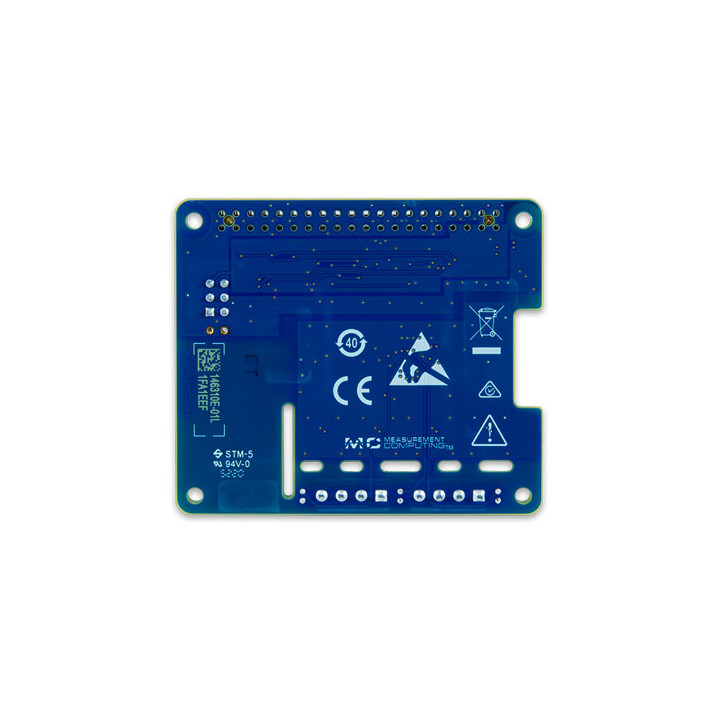

Platine Digilent DAQ HAT MCC 134 mesure thermocouple pour Raspberry Pi

La platine DAQ HAT MCC 134 de chez Digilent® dispose de quatre entrées pour thermocouple (non livrées) permettant de développer des systèmes de mesure de températures et d'acquisition de données basés sur la plate-forme Raspberry Pi.

La platine DAQ HAT MCC 134 dispose d'une résolution de 24 bits avec une détection de thermocouple ouvert afin que les utilisateurs puissent surveiller les thermocouples cassés ou déconnectés.

Chaque type de thermocouple est sélectionnable par canal.

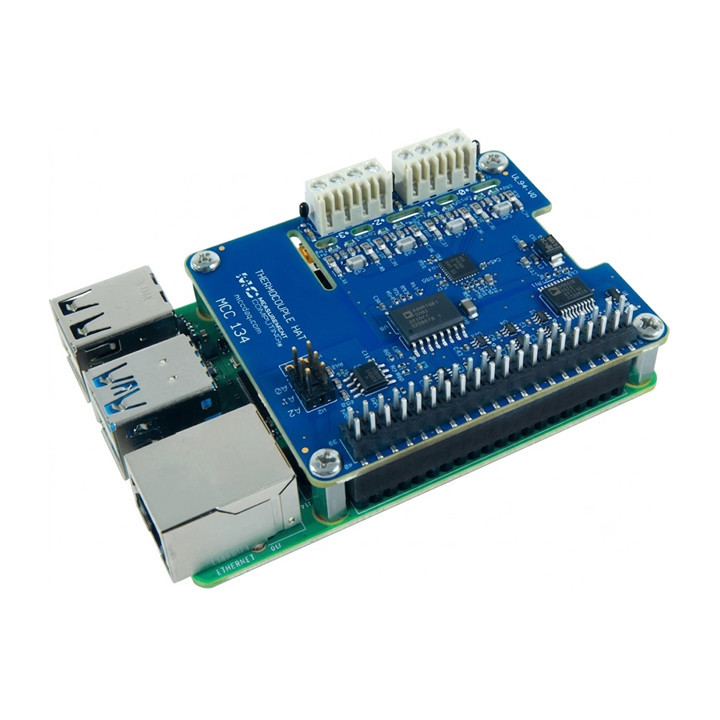

Jusqu'à huit DAQ HAT MCC 134 peuvent être empilées sur une plate-forme Raspberry Pi.

Les paramètres de configuration de la carte sont stockés dans une EEPROM intégrée qui permet à la plate-forme Raspberry Pi de configurer automatiquement les broches GPIO lorsque la carte est connectée.

La bibliothèque de commandes open source MCC DAQ HAT en langage C/C++ et en Python permet aux utilisateurs de développer des applications sur a plate-forme  Raspberry Pi en utilisant Linux. La bibliothèque MCC DAQ HAT prend en charge le fonctionnement avec plusieurs carte MCC DAQ HAT s'exécutant simultanément. Des exemples de programmes basés sur la console et l'interface utilisateur (UI) sont disponibles pour chaque API

La plate-forme Raspberry Pi n'est pas livrée avec la platine HAT MCC134


Caractéristiques:
- 4 entrée isolées pour sonde thermocouple (non livrées)
- Convertisseur A/N 24 bits
- Thermocouple supporté: Type J, K, R, S, T, N, E et B
- Intervalle de rafraichissement: 1 seconde mini.
- Compensation de jonction froide
- Raccordement sur bornes à vis
- Livré avec entretoises avec visserie de fixation
- Dimensions: 65 x 56,5 x 12 mm


Documentation:
- Datasheet de la platine
- Description matérielle
- Manuel d'installation
- Installation et utilisation de la librairie
- Référence de la librairie en C
- Référence de la librairie en Python
- Librairie open Source en C et Python
