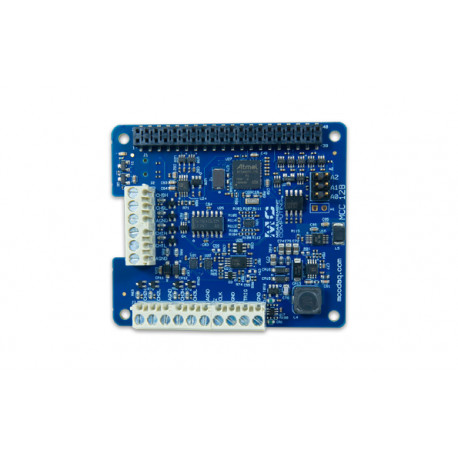

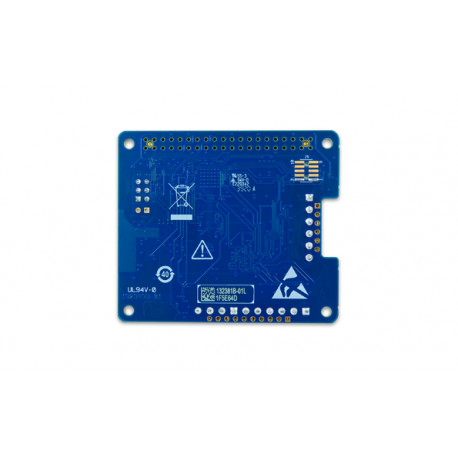

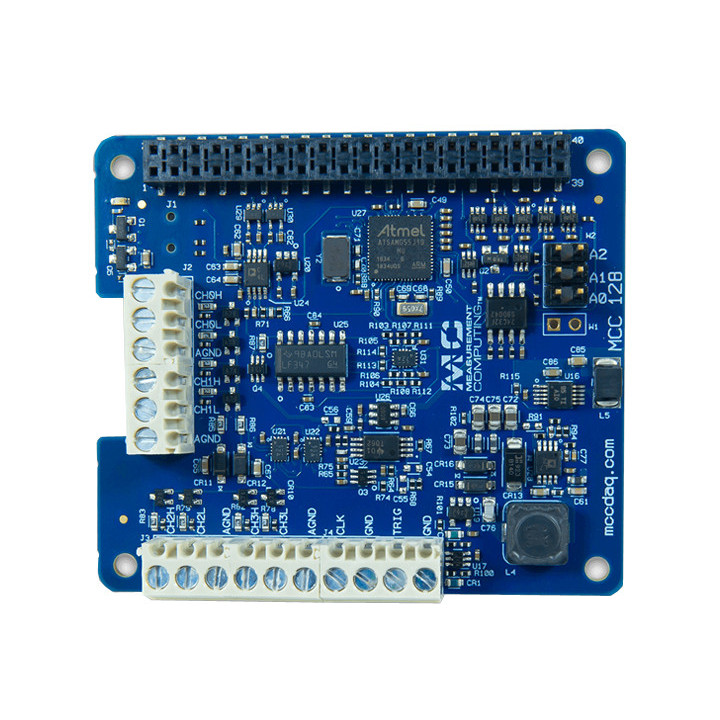

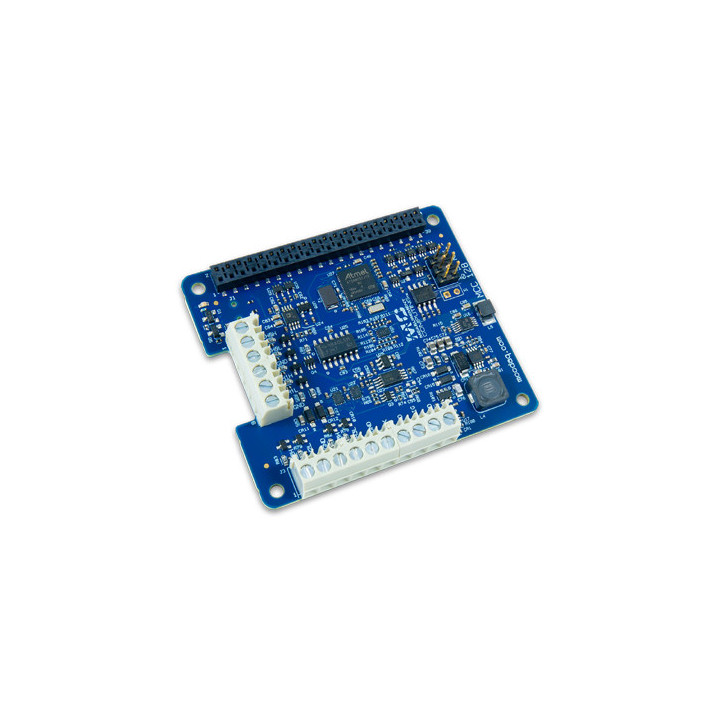

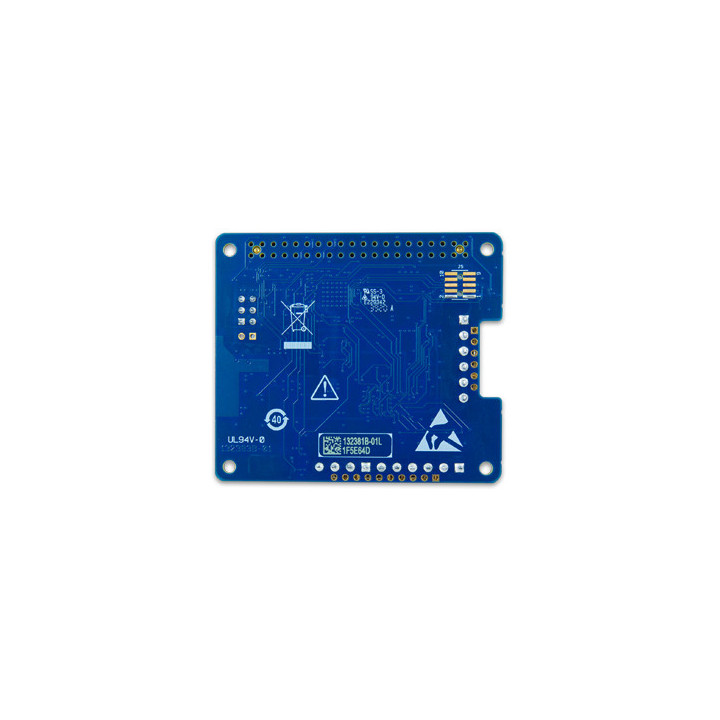

Platine Digilent DAQ HAT MCC 128 mesure de tension pour Raspberry Pi

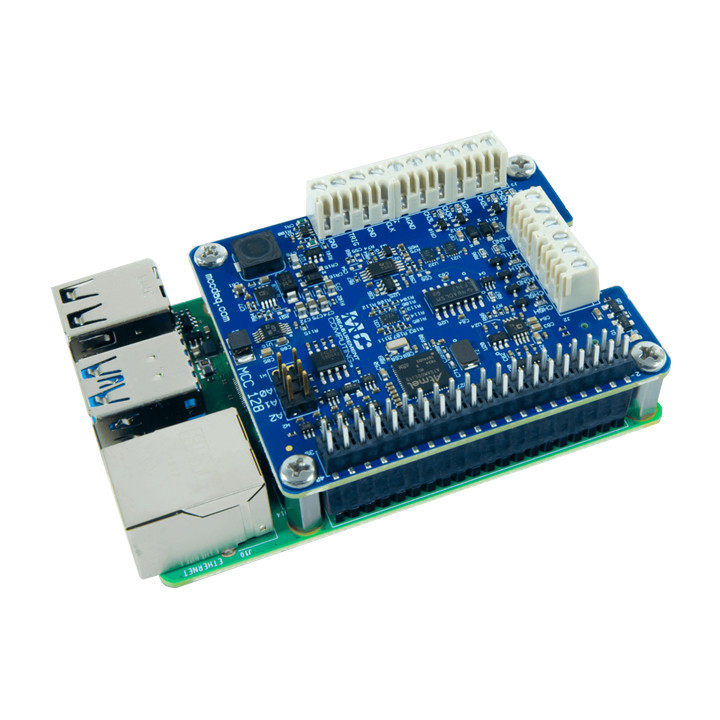

La platine DAQ HAT MCC 128 de chez Digilent® dispose de huit canaux de mesure de tension analogique (ou 4 canaux pour des mesures en mode différentiel) vous permettant de réaliser des systèmes d'acquisition de données basés sur la plate-forme Raspberry Pi (non livrée).

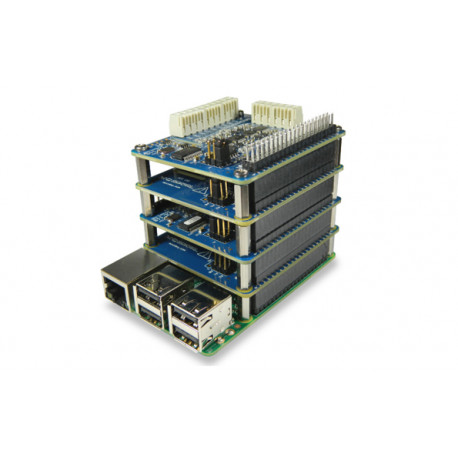

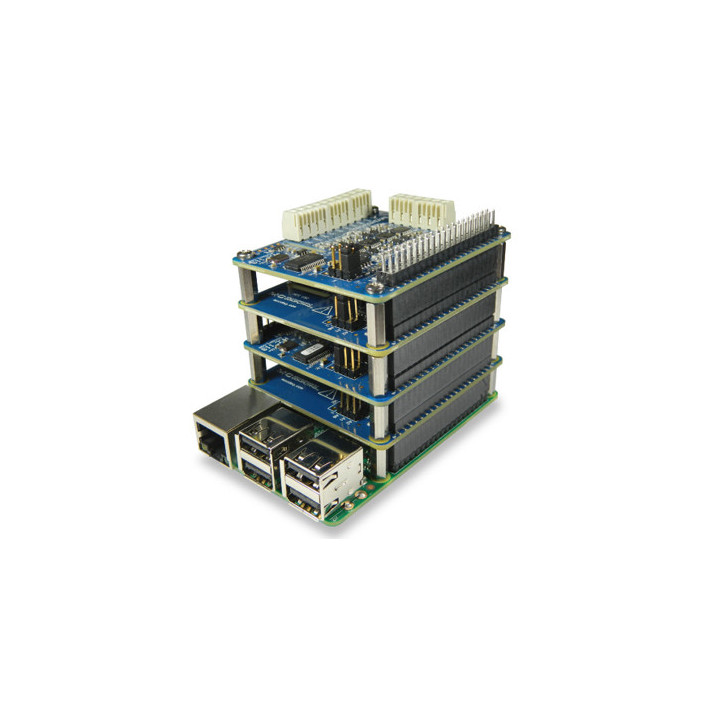

La platine DAQ HAT MCC 118 dispose d'une fréquence d'échantillonnage maximale de 100 kS/s capable de prendre des mesures de tension en un seul point ou en forme d'onde. Jusqu'à huit platine DAQ HAT MCC 118 peuvent être empilés sur une plate-forme Raspberry Pi - fournissant ainsi jusqu'à 64 canaux de mesures avec un débit maximum de 320 kS/s.

La platine DAQ HAT MCC 118 dispose d'une résolution de 12 bits et de 8 entrées analogiques avec une plage d'entrée de  ±10 V, ±5 V, ±2 V ou ±1 V .

Une broche d'horloge E/S bidirectionnelle permet aux utilisateurs de rythmer les opérations avec un signal d'horloge externe ou avec l'horloge de balayage interne de la carte. L'entrée de déclenchement extérieure est configurable par logiciel pour un front montant ou descendant, ou un niveau haut ou bas.

La platine DAQ HAT MCC 118 est alimentée sous une tension de 3,3 V fournie par la plate-forme Raspberry Pi via le connecteur GPIO.

Les paramètres de configuration de la carte sont stockés dans une EEPROM intégrée qui permet à la plate-forme Raspberry Pi de configurer automatiquement les broches GPIO lorsque la carte est connectée.

La bibliothèque de commandes open source MCC DAQ HAT en langage C/C++ et en Python permet aux utilisateurs de développer des applications sur a plate-forme  Raspberry Pi en utilisant Linux. La bibliothèque MCC DAQ HAT prend en charge le fonctionnement avec plusieurs carte MCC DAQ HAT s'exécutant simultanément. Des exemples de programmes basés sur la console et l'interface utilisateur (UI) sont disponibles pour chaque API.

La plate-forme Raspberry Pi n'est pas livrée avec la platine HAT MCC 128


Caractéristiques:
- 8 x entrée de mesure de tension analogique (ou 4 entrée en mesure différentielle)
- Résolution 16 bits
- Jusqu'à 8 cartes DAQ HAT MMC 128 empilables sur une seul Raspberry Pi
- Fréquence d'échantillonnage: 100 KS/s (jusqu'à 320 KS/s avec plusieurs cartes DAQ MCC 128)
- Multiple plages de tension: ±10 V, ±5 V, ±2 V, ±1 V
- Buffer intégré permettant une acquisition à grande vitesse
- E/S d'horloge de balayage externe
- Entrée trigger externe
- Raccordement sur bornes à vis
- Livré avec entretoises avec visserie de fixation
- Dimensions: 65 x 56,5 x 12 mm


Documentation:
- Datasheet de la platine
- Description matérielle
- Manuel d'installation
- Installation et utilisation de la librairie
- Référence de la librairie en C
- Référence de la librairie en Python
- Librairie open Source en C et Python
