Platine Kitronik CREATE Klip Motor Driver 5655 pour micro:bit

Livrée seule, la platine :CREATE Klip Motor Driver de chez Kitronik intègre un connecteur sur lequel vous pourrez enficher votre carte micro:bit (vendu séparément).

L'ensemble vous permettra non seulement de piloter jusqu'à 2 moteurs CC (non inclus), mais également de disposer de 3 ports d'entrées/sorties, d'une sortie alimentation 3V et GND, d'une sortie ZIP LED et d'une sortie alimentation, GND pour le pilotage de platines et autre capteur externe (non livrés).

Les raccordements s'effectuent via des connecteurs à clip (via des cordons à pinces crocodiles non livrés).

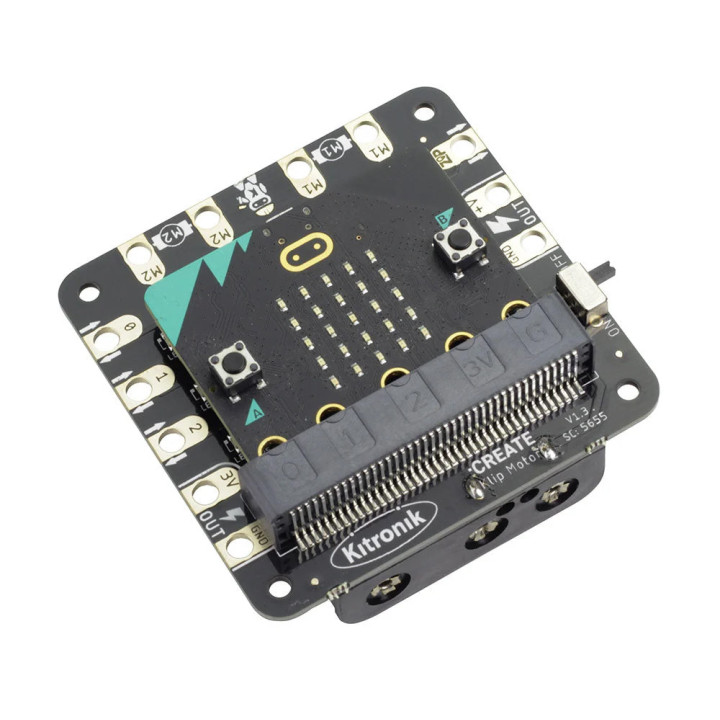

Détail des bornes de raccordement de la platine :CREATE Klip Motor Driver (le module BBC micro:bit n'est pas livré)

La carte dispose également de LEDs d'état (alimentation, pour les GPIO, ainsi que pour chaque sorties moteur). Les voyants lumineux des moteurs ne surveillent pas seulement l'activité mais indiquent également le sens de rotation (vert pour la marche en avant et rouge pour la marche en arrière). Ces Leds vous permettront d'avoir un retour visuel et seront un excellent moyen pour déboguer vos programmes sans connecter de moteurs ou appareils aux bornes GPIO.





Les sorties GPIO seront idéales pour piloter par exemple directement les platines Kitronik de la série :CITY (non livrées, que nous proposons en option) comme:
- STOP:bit
- LAMP:bit
- ACCES:bit


L'alimentation (avec interrupteur M/A) se fera directement par le biais de 3 piles AA (non livrées) à insérer sur un coupleur de pile intégré au dos de la platine, ce qui vous permettra d'alimenter également votre module BBC micro:bit sans utiliser d'alimentation externe.

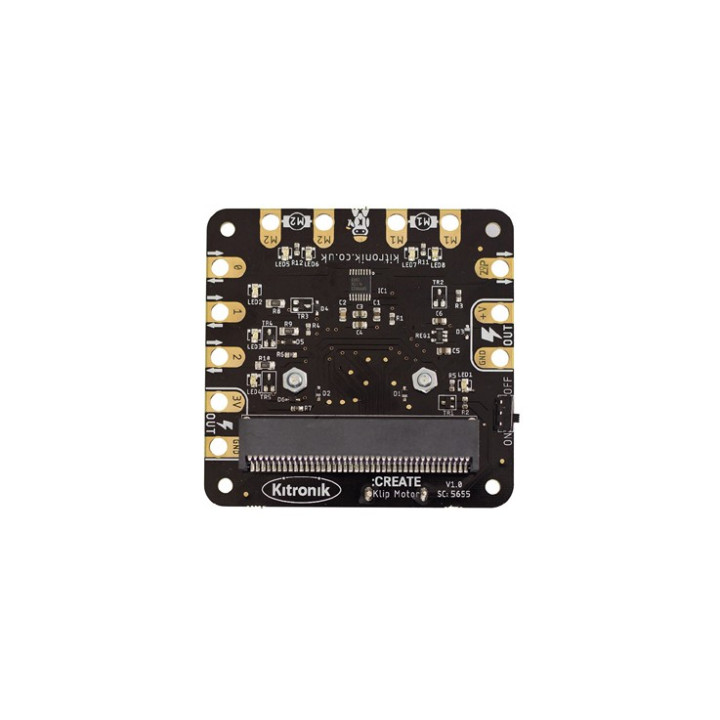

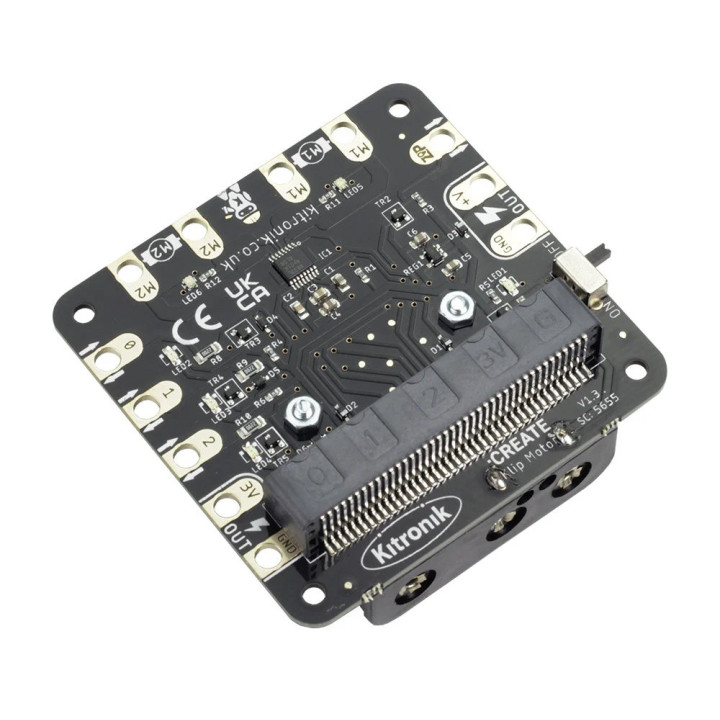

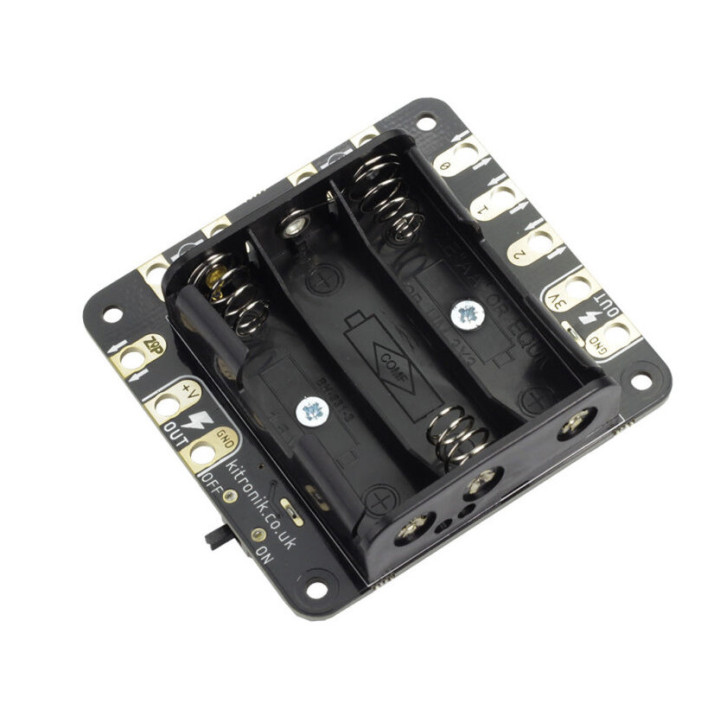

Faces avant et arrière de la platine Kitronik :CREATE Klip Motor Driver

Kitronik propose sur leur site un ensemble de blocs de codes personnalisés pour l'éditeur MakeCode pour simplifier l'utilisation de la platine pour les plus jeunes (dont le pilotage de LEDS ZIP adressables).

Remarque: Si votre BBC micro:bit est alimentée via son connecteur USB et qu'aucune piles n'est insérée, il n'y aura pas de tension sur la sortie 3 V afin de protéger votre module contre les surintensités.

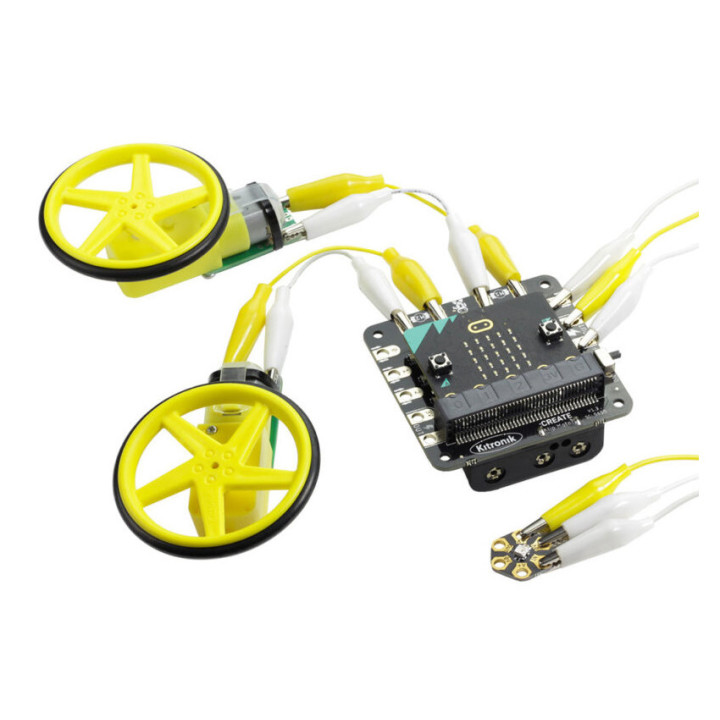

Exemple de réalisation (module micro:bit, moteur, roue, module LED ZIP et cordons crocodiles non inclus)


Caractéristiques:

• Alimentation: 4,5V par 3 piles AA (non livrées)
• Pilotage simultané de 2 moteurs
• Sorties GPIO 0, 1, 2 et alimentation 3V et GND (comme sur la BBC micro:bit)
• Sortie pour LED ZIP
• Leds d'état pour l'alimentation, les 3 sorties et les 2 moteurs (avec indication sens rotation)
• Pilotage directe avec les modules Kitronik :CITY (non livrés)
• Raccordement sur pastilles (pour clip à pince crocodile ou fiche bananne 4 mm)
• Dimensions: 72 x 70 mm
