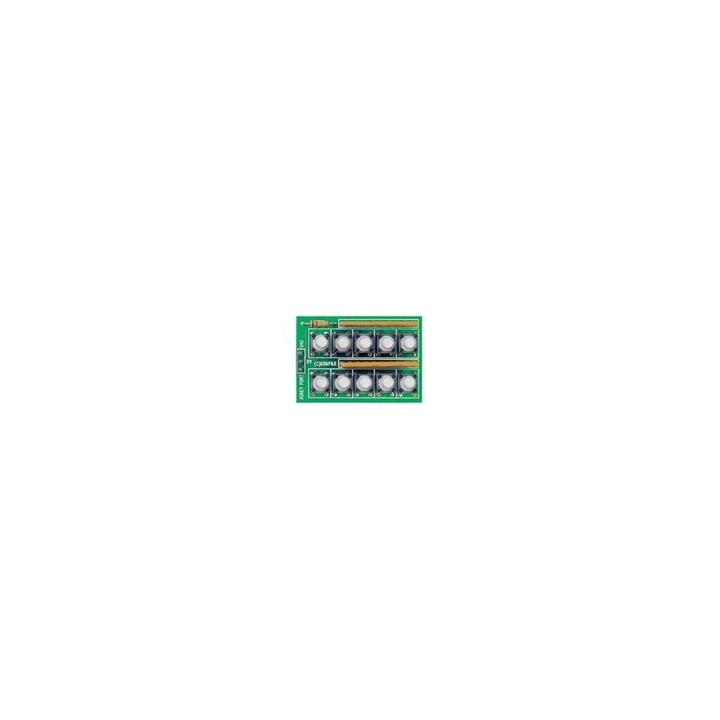

Platine ADKEY avec 10 boutons poussoirs pour modules PICBASIC et CUBLOC

Cette petite platine est équipée de 10 boutons poussoirs dont la position pourra être connue par un module PICBASIC, CUBLOC ou autres au moyen d'une entrée "A/N".

Caractéristiques:
- Dimensions: 40 x 28 mm.
- Alim.: + 5 Vcc.


Utilisation:
La platine "ADKEY Board" s'utilise très simplement en reliant l'entrée "GND" à la masse de la tension d'alimentation du "PICBASIC/PICBASIC2000", l'entrée "5 V" au +5 V d'alimentation du module "PICBASIC/PICBASIC2000" et enfin l'entrée "ADKEY PORT" à un des ports du "PICBASIC/PICBASIC2000" (à l'exception du PICBASIC-1B qui ne pourra pas gérer cette platine).

Exemple: Si vous reliez le module à la broche "P4" d'un "PICBASIC/PICBASIC2000", l'instruction ADKEYIN(4) vous permettra de connaître la position des boutons-poussoirs de la platine. Ainsi le petit programme ci-dessous vous retournera (à condition de disposer d'un afficheur à commande série connecté sur la sortie "PICBUS" la valeur (sur 2 chiffres) comprise entre 00 (pas de touche sollicité) et 10 correspondant au numéro de la touche sur laquelle vous avez appuyé.

       DIM I AS BYTE
       SET PICBUS HIGH
       CSROFF                               ' Désactive le curseur
       LCDINIT                              ' Initialise l'afficheur
       CLS                                     ' Efface l'écran
20    I = ADKEYIN(4)                   ' Sauvegarde la 'valeur' de la touche dans la variable I
       LOCATE 0,0                         ' Positionne le curseur en haut à gauche
       PRINT DEC(I,2)                    ' Affiche la valeur décimale de I (sur 2 digit)
       GOTO    20


Note d'application avec un module CUBLOC (voir chapitre 2)
