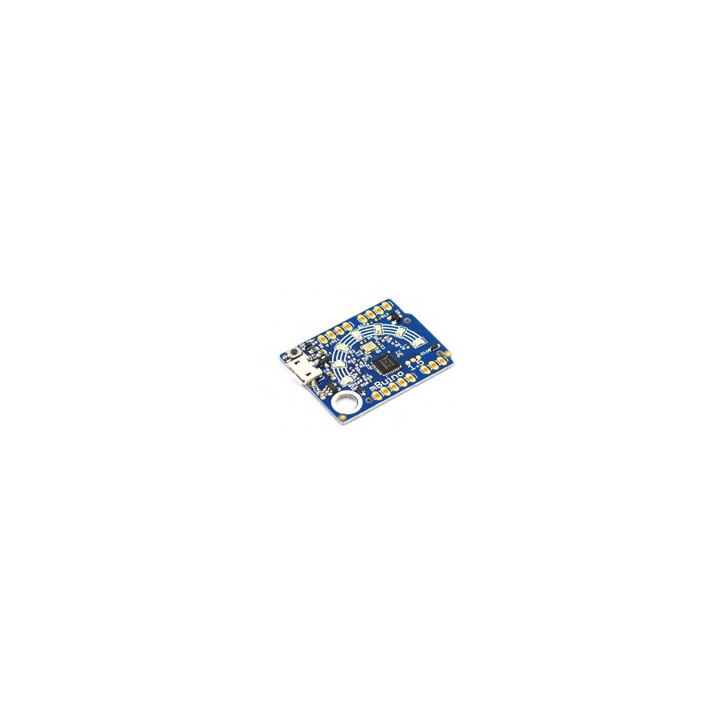

Platine MBUINO ARM mbed 32 bits LPC11U24 pour projets robotiques et capteurs

Intégrant les ports UART, SPI, I2C, analogique, PWM ainsi que 7 Leds, elle est tout indiquée pour contrôler des moteurs pour la robotique ludique, des bargraphs à Leds et toutes sortes de capteurs.

La platine vous permettra également de créer une mini console de jeu en ajoutant un afficheur graphique. Un connecteur micro USB permet de relier le module à un PC afin de pouvoir télécharger et debugger vos applications (le câble n'est pas livré).





Se présentant sous la forme d'un circuit imprimé les différents ports sont accessibles depuis des pastilles au pas de 2,54 sur lesquelles vous pourrez souder des connecteurs mâles (non inclus) pour enficher cette dernière sur une breadboard ou un circuit imprimé (non inclus).



Pouvant fonctionner à partir d'une tension de 2 V à 3,3V, la face arrière intègre 2 contacts "+" et "-" permettant d'y souder un support (non inclus) pour recevoir une pile Lithium (non incluse). Idéal pour des applications embarquées.





Exemple d'utilisation sur une platine "Breadboard X1" (non inclus)

Caractéristiques
- Processeur : ARM™ Cortex-M0 32 bits - 50 MHz (NXP LPC11U24)
- Plateforme : mbed
- Mémoire Flash utilisable : 32 KB
- Mémoire Ram utilisable : 10 KB
- Nombre de ports E/S : 22
- Broches spéciales
  10 x PWM
  7 x entrées analogiques
  1 x UART
  1 x SPI™
  1 x I2C™
- Dimensions 32 x 27 x 4 mm
- Poids 4 g
