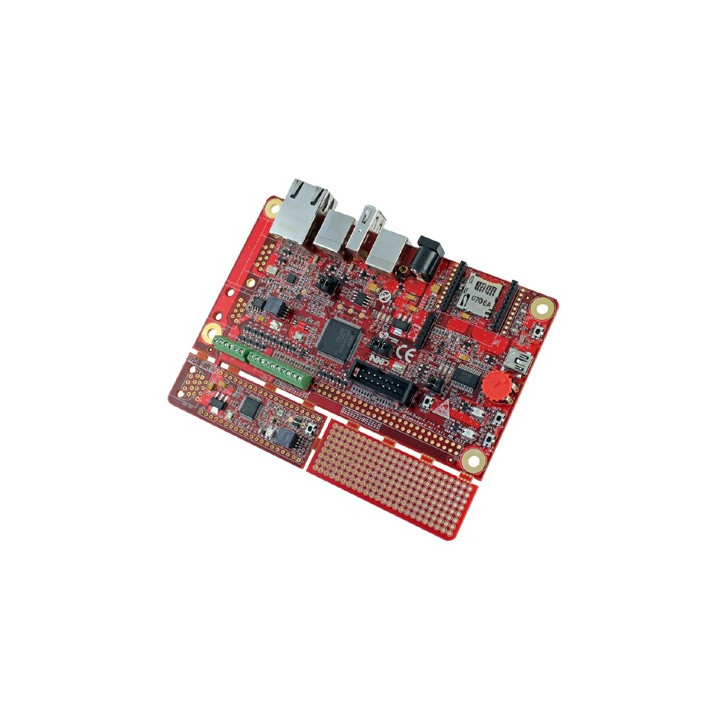

Platine "Android Open accessory application"

La platine "Android Open accessory application" est conçue pour l'évaluation et le développement de périphériques pilotables par les dispositifs équipés d'un système d'exploitation Android™ (téléphone portable ou tablette PC).

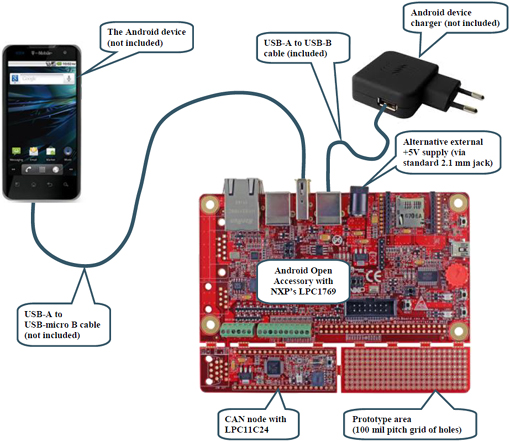

La platine se compose de 3 parties:

- Une base principale avec coeur LPC1769
- Un module secondaire avec coeur LPC11C24
- Un module de prototypage pastillé


Ces 3 parties peuvent être séparées les unes des autres grâce à un circuit imprimé sécable.


Platine principale:
La partie principale est architecturée sur la base d'un puissant microcontrôleur ARM™ de type LPC1769 Cortex-M3 issu du fabricant NXP™. Dotée de 512 K de mémoire Flash et de 64 K de mémoire SRAM, cette dernière dispose:

- D'un port USB Host (destiné à être relié au dispositif Android™)
- D'un port USB device
- D'un port Ethernet 10/100 Mbps
- D'un connecteur USB et d'un connecteur "DC" utilisables pour alimenter la platine
- D'une interface CAN (avec emplacements pour connecteurs SUBD-9 broches et
RJ45 - les connecteurs ne sont pas livrés)
- D'un emplacement pour un module ZigBee™ JN5148 (module non livré)
- D'un connecteur pour module radio 2,4 GHz XBee™ (module non livré)
- De 2 Leds RGB
- De 2 boutons-poussoirs
- D'une entrée analogique avec potentiomètre
- De 8 ports d'entrées/sorties (dont 4 utilisables en entrées analogiques)
- De 4 sorties sur collecteur ouvert
- D'un connecteur pour carte mémoire microSD™ (carte non livré)
- D'un connecteur d'extension reprenant les autres broches du LPC1769
- D'un port de conversion USB < > série utilisé pour la programmation ISP de la carte
- D'une mémoire EEprom 32 K
- D'un connecteur JTAG





Platine secondaire:
La platine secondaire est architecturée sur la base d'un processeur ARM™ de type LPC11C24 Cortex-M0. Dotée de 32 K de mémoire Flash et de 8 K de mémoire SRAM, cette dernière dispose:

- D'un port CAN (avec emplacement pour connecteur RJ45 - le connecteur n'est pas livré)
- D'une Led RGB
- D'une Led
- D'un bouton-poussoir
- D'un capteur de température LM75 à liaison I2C™
- D'un capteur de luminosité ISL29003 à liaison I2C™
- D'un connecteur JTAG
- D'une auto-alimentation via le bus CAN


Platine de prototypage:
Cette dernière dispose d'une large zone pastillée sur laquelle vous pourrez souder des composants supplémentaire.


La platine "Android Open accessory application" est livrée avec 3 exemples d'applications facilement téléchargeables sur la platine principale à base du LPC1769 au moyen de la liaison ISP.

Les démos livrées permettent de:

- Contrôler et piloter la platine principale (à base de LPC1769) via un dispositif sous Android™

- Détecter (depuis un dispositif sous Android™) une cellule CAN dans un réseau CAN
(la cellule CAN pourra être contrôlée et pilotée par le dispositif sous Android™

- Détecter (depuis un dispositif sous Android™) un module XBee™ dans un réseau XBee™
(le module XBee™ pourra être contrôlé et piloté par le dispositif sous Android™






Il est également possible de programmer la platine principale ainsi que la platine secondaire via une connexion ISP. Pour ce faire, il vous faudra faire l'acquisition d'un petit module secondaire (EA-XPR-003) proposé en option au bas de la page. Nous proposons également en option les modules radio XBee™ ainsi qu'un boîtier analyseur CAN (dont l'usage est également facultatif).
