Serveur web interface 2 entrées - 1 sortie CIE-H12 Sollae Systems

Le boitier CIE-H12A est une passerelle d'entrées/sortie distantes équipée de 2 ports d'entrée tout-ou-rien (opto-couplés) et d'un port de sortie sur relais. Le premier port d'entrée est destiné à détecter l'ouverture/fermeture d'un contact sec. Le second port d'entrée est destiné à détecter l'apparition/disparition d'une tension (24 Vcc max.).





Le boitier CIE-H12A prend en charge le protocole Modbus TCP. Vous pouvez contrôler/surveiller des équipements/capteurs situés dans des endroits distants à partir d'un logiciel PC, d'une application mobile, d'une IHM ou d'autres appareils Modbus TCP.





Vous pouvez utiliser un logiciel appelé ModMap ou tout autre logiciel/application (à développer par vos soins) prenant en charge le protocole  Modbus TCP. Le CIE-H12A est également équipé d'un serveur Web intégré avec une page Web préchargée, vous pouvez donc utiliser n'importe quel navigateur Web sur un PC / tablette / smartphone pour accéder à sa page Web afin de contrôler/surveiller les équipements/capteurs. La page Web est personnalisable afin que vous puissiez facilement modifier l'interface utilisateur Web si nécessaire.




Fonctionnement en mode Switch
Dans ce mode les entrées du boitier CIE-H12 (Master) pilotent la sortie du boitier CIE-H12 (Slave) et inversement.





Il est également possible de gérer plus d'entrées/sorties en utilisant différents modèles de boitiers Sollae (voir plus d'information dans la vidéo ci-dessous).







Mode autonome pour fonctionnement par macro
Le boitier CIE-H12 peut également fonctionner en mode macro. Ce mode permet de définir automatiquement l'état de la sortie en fonction de celle des entrées.

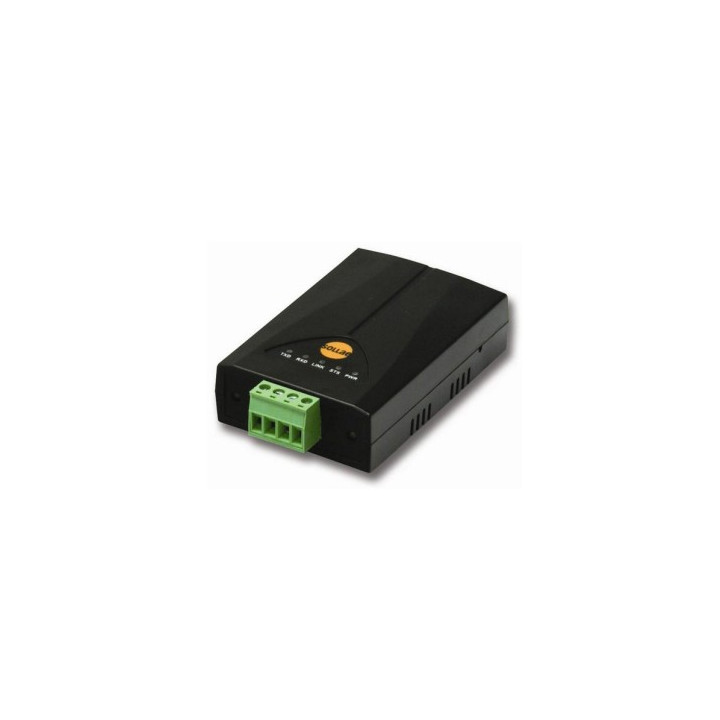

Description du boitier CIE-H12A:

- Connexions sur borniers à vis débrochables (2 entrées et 1 sortie relais)
- Leds de visualisation des états des entrées/sortie
- Connecteur RJ45 pour le branchement Ethernet/Internet
- Connecteur pour alimentation externe 5 Vcc (a ajouter - disponible en option en haut à droite de cette page)
- Possibilité d'un montage sur rail-Din via connecteur optionnel ou sur un mur avec un support également optionnel.


Caractéristiques techniques:

- Processeur Coeur ARM7™
- Mémoire ROM: 256 K de mémoire Flash - RAM: 64 K
- Entrées (opto-couplées) 2
- Sortie Relais 1 (contact sec 1 T - Utilisation sous 28 Vcc max. / 5 A max.)
  Le boîtier n'est pas prévu pour piloter des dispositifs alimentés sur le secteur.
- LAN 10/100 Base - T Ethernet
- Protocole TCP / UDP / IP / ICMP / ARP / DHCP / PPPoE
- DNS / DDNS / HTTP / Modbus/TCP
- Alimentation 5 Vcc (+ 0,5 Vcc) / 305 mA env.
- Dimensions (sans câble)
- Poids 96 x 57 x 24 mm - 68 g
