Pack Smart Camera Add-on P1100022

L'ensemble est fourni avec des balles de couleurs ainsi que des cartes et étiquettes avec codes barres qui permettront de tester facilement vos projets.

Spécialement conçu pour le robot mBot ou le module Halocode (non livrés), ce pack Smart Caméra de chez Makeblock, permettra d'ajouter très facilement des possibilités de vision intelligente à vos projets robotique.

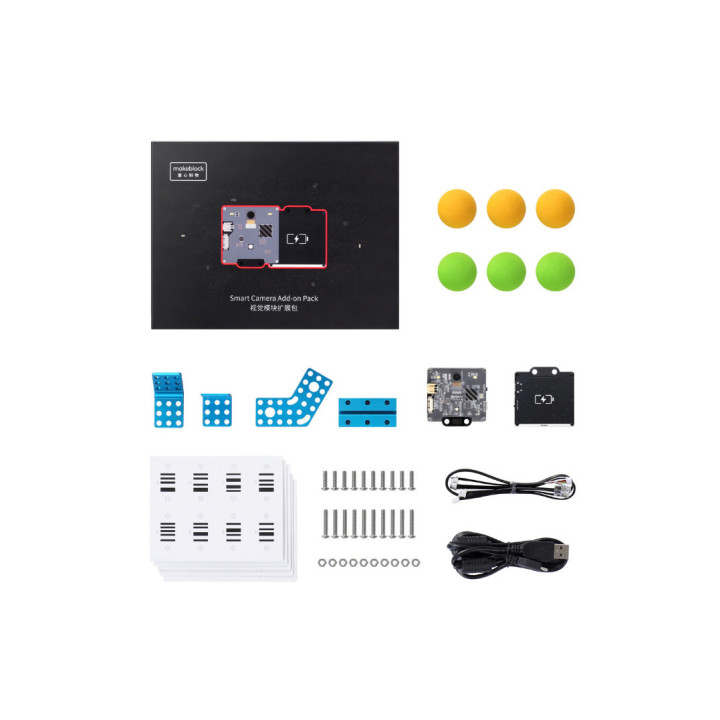

Il comprend:

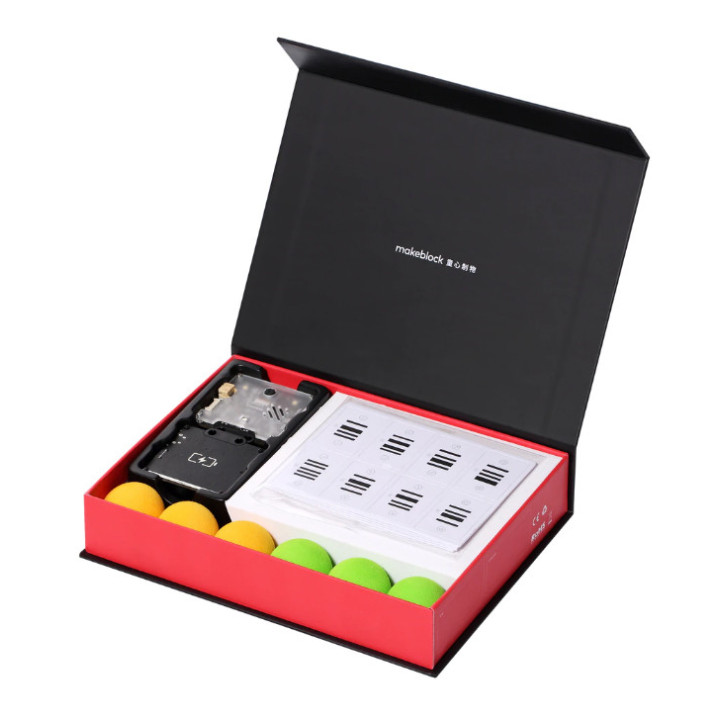

1 boite de rangement en carton à fermeture magnétique
1 module mBuild Smart camera (compatible PixyMon)
1 module mBuild alimentation 5V
1 cordon RJ25 (I2C)
1 câble Micro USB
2 câbles de raccordement d'alimentation (20 cm)
1 profilé aluminium Slide Beam 048
1 support de fixation coudé aluminium 120° Plate 3*5 trous
1 équerre de fixation coudé 90° aluminium 3*3 trous
1 patte de fixation coudé 120° en aluminium 3*3 trous
10 écrous M4
10 vis M4 x 14 mm
10 vis M4 x 22 mm
3 balles en mousse de couleur orange
3 balles en mousse de couleur jaune
3 étiquettes avec code barre
2 cartes avec code barre

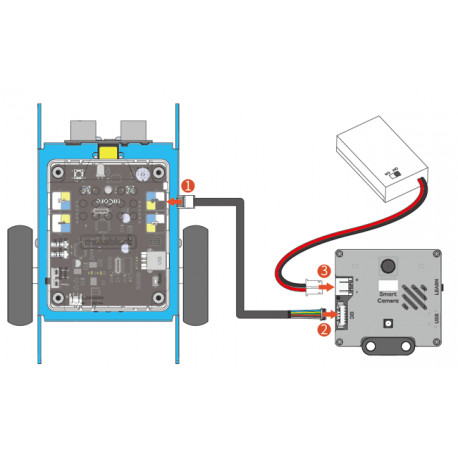

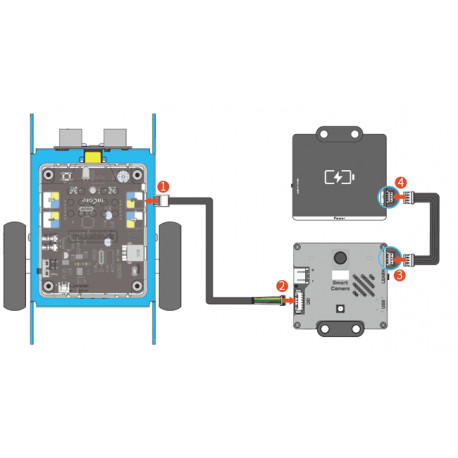

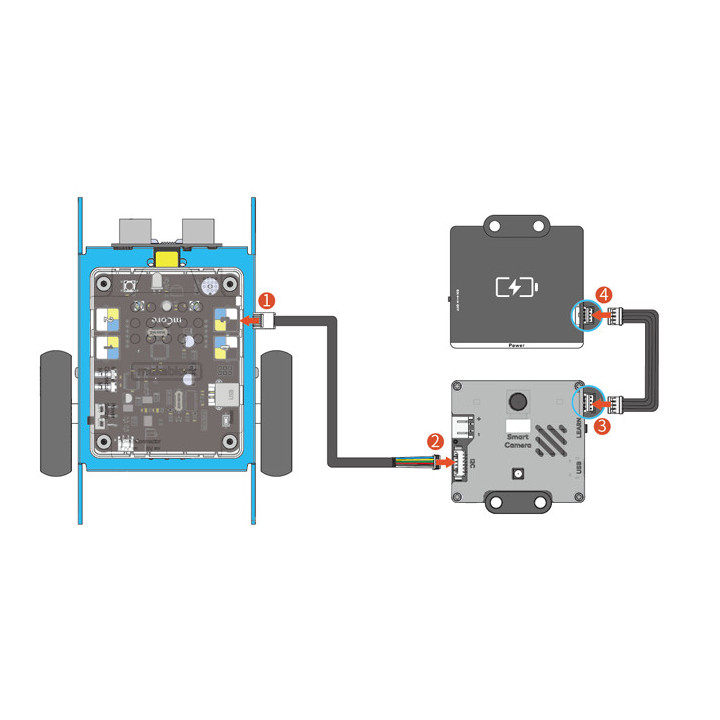

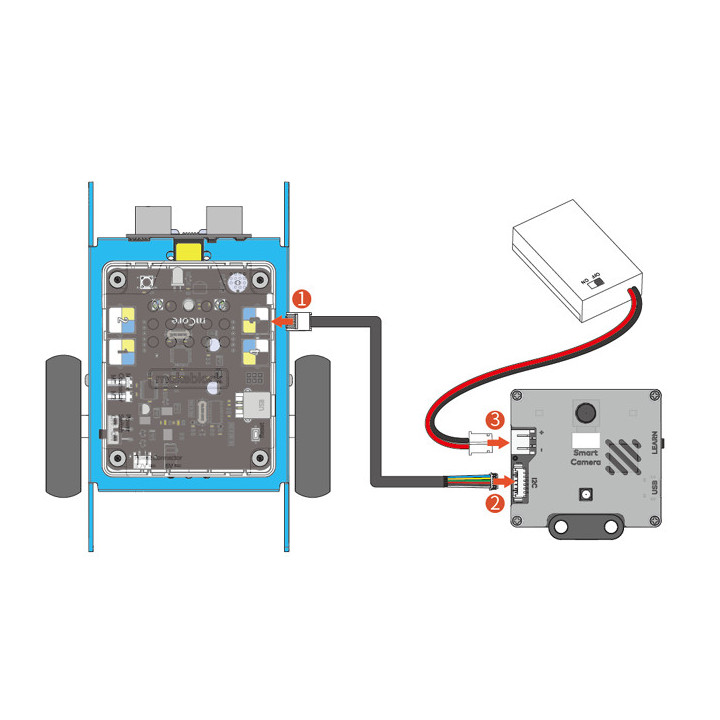

Livré avec tout les câbles de raccordement, le module caméra Smart Caméra se branche directement sur l'un des ports de votre robot mBot. Ensuite vous avez 2 possibilité pour l'alimenter (comme sur les images voir ci-dessus). Soit utiliser le module d'alimentation 5V mBuild livré (conseillé) soit utiliser un bloc Lipo 3,7V (non livré) sur le connecteur JST.

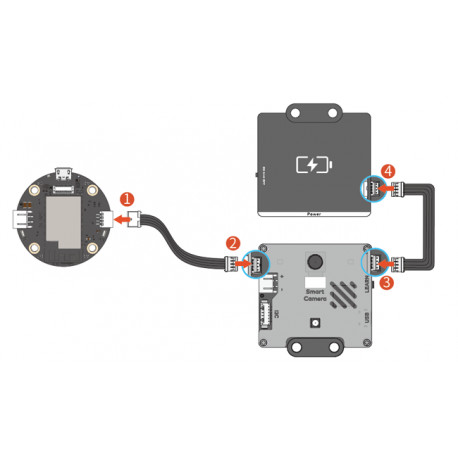

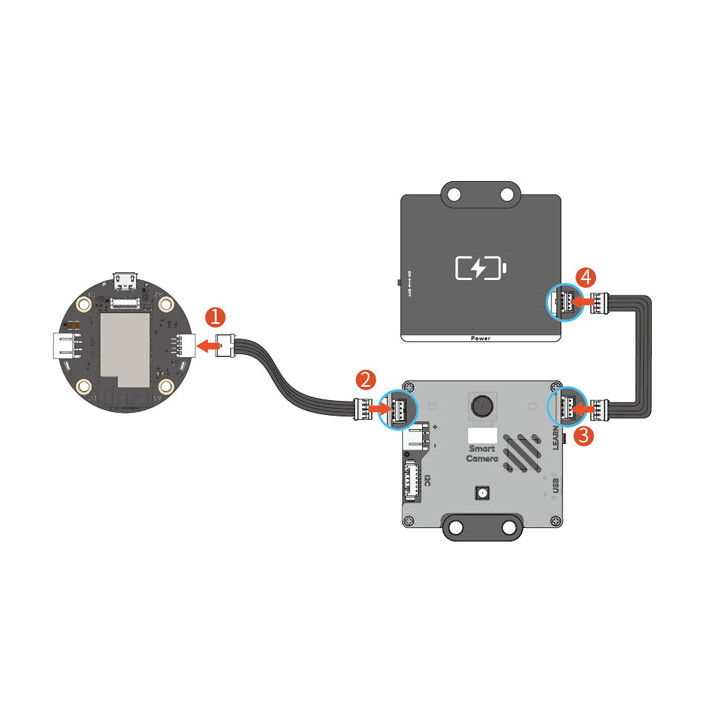

Pour une utilisation sur un module Halocode, il vous suffit de raccorder la caméra sur ce dernier et de brancher le module alimentation (livré) sur la caméra.

La caméra sera idéale pour:
- Reconnaitre des couleurs (jusqu'à 7)
- Reconnaitre des codes barres

Apprentissage simplifiée:

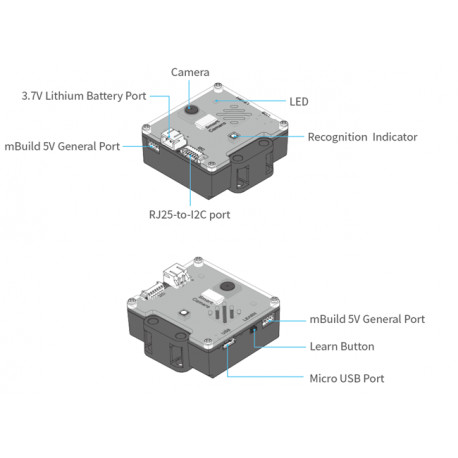

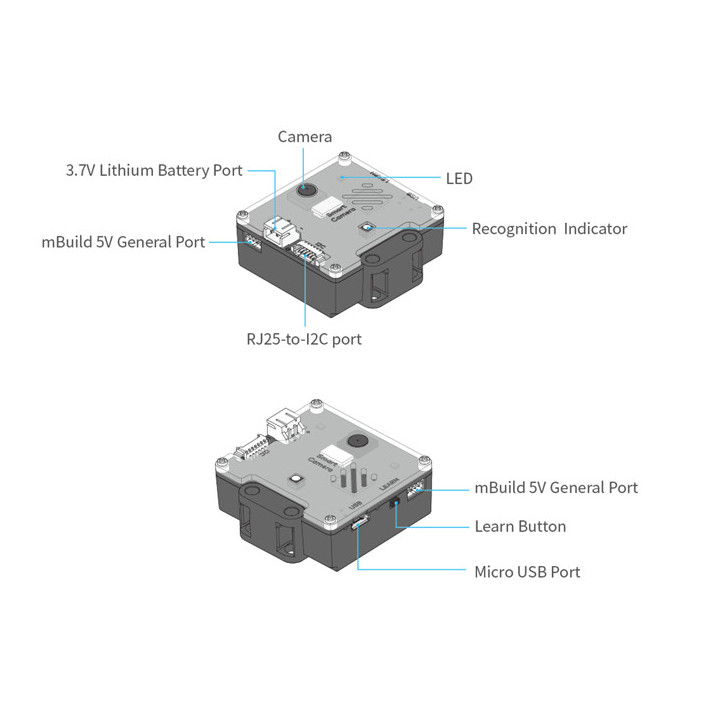

Un simple bouton permet l'apprentissage de couleur (jusqu'à 7 couleurs peuvent être mémorisées). Il vous suffira d'appuyer sur ce bouton (plus ou moins longtemps) pour sélectionner la nouvelle couleur à mémoriser (une led d'état RVB change de couleur pour chacune des 7 "plages" mémoires). Une fois la plage choisi, relâcher le bouton. Passer ensuite l'objet de couleur devant la caméra et déplacer le devant l'objectif de cette dernière (une Led de reconnaissance d'objet s'illuminera). Appuyer fugitivement sur le bouton poussoir pour confirmer l'enregistrement.

La caméra pourra reconnaitre également des codes barres (idéal en robotique pour suivre une direction sur un tracé par exemple et prendre la bonne direction).

La caméra renvoie ensuite les coordonnées de l'objet.

Des exemples de code (sous mBlock) sont disponibles en téléchargement sur le site du fabriquant.


Compatible PixyMon
Le module Smart Caméra prend en charge le logiciel PixyMon. Vous pouvez y afficher sur l'écran de votre ordinateur les images en provenance de la caméra, déboguer la fonction de caméra intelligente et affiner certains paramètres pour explorer des fonctionnalités plus complexes.


Caractéristiques:

• Résolution: 640 x 480 pixels
• Champs de vision: 65°
• Longueur focale: 4.65±5% mm
• Vitesse de reconnaissance: 60fps
• Distance de reconnaissance: 0.25–1.2m
• Compatible PixyMon
• Alimentation: Batterie LiPo 3,7V (non livrée) ou module alimentation 5 V mBuild (livré)
• Plage de consommation: 0.9–1.3W
• Dimensions: 48 × 48mm
