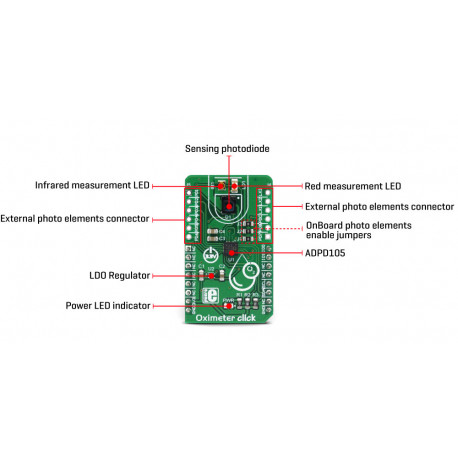

Oxymètre sang SPO2 MIKROE3102 avec capteur ADPD105

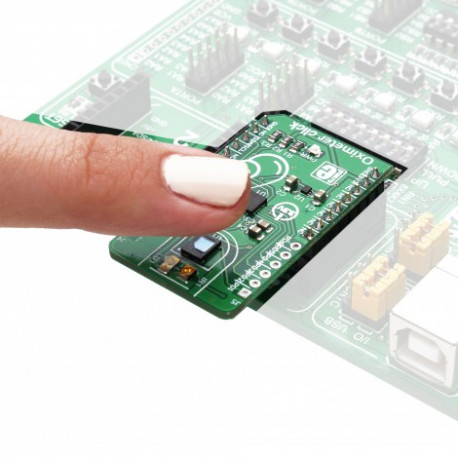

La saturation en oxygène dans le sang peut être déterminée en mesurant l'absorption de lumière dans la partie rouge / IR du spectre. Le sang saturé en oxygène absorbe plus de lumière rouge et moins d'infrarouge que le sang insaturé. Ce fait peut être utilisé pour déterminer la saturation en oxygène du sang. Pour une personne adulte en bonne santé, le pourcentage de saturation capillaire périphérique en oxygène (SpO2) varie de 95% à 100%. Ce module peut fournir la mesure de SpO2, en plaçant simplement l'index sur son capteur optique.

Le module utilise un capteur ADPD105 dAnalog Devices™. Presque tous les paramètres circuit sont configurables par l'utilisateur, ce qui permet à ce circuit d'être utilisé sur une large gamme d'applications photométriques. Le composant utilise deux LED (rouge et infrarouge) et un élément de détection à photodiode (PD), ce qui permet d'obtenir des lectures d'oxymétrie très précises et fiables

Utilisable sous une tension de 3.3 V, le module est prévu pour être piloté par un microcontrôleur externe via un bus I2C™.

Ce capteur est exclusivement destiné à un usage ludique ou expérimental. Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être exploité au sein d'une application médicale de quelque nature soit-elle.


Des exemples de programmes dédiés aux compilateurs mikroelektronika sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
