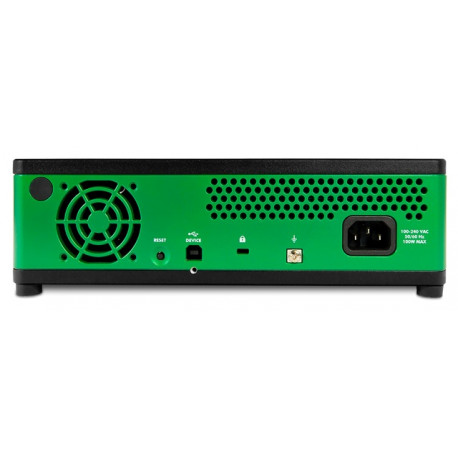

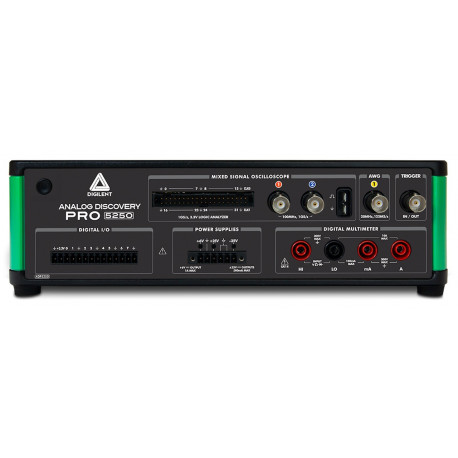

Oscilloscope multifonctions Analog Discovery Pro ADP5250

L'ADP5250 est un appareil flexible et programmable combinant les fonctions d'oscilloscope à signaux mixtes (avec deux canaux d'entrée analogiques de 100 MHz, jusqu'à 1 GS/s), de générateur de signaux avec une sortie sinusoïdale jusqu'à 20 MHz, de 34 canaux numériques bénéficiant d'une fréquence d'échantillonnage allant jusqu'à 100 MS/s, d'alimentation à trois sorties (25 V max), de déclencheur externe et de multimètre programmable.


Système de test tout-en-un ultime
Les appareils de la gamme Analog Discovery Pro disposent d'une variété d'options de déclenchement avancées. Ces instruments peuvent via leur logiciel d'exploitation WaveForms être à déclenchement croisé, par exemple en activant une capture d'oscilloscope sur la base d'un protocole numérique reçu et décodé. De plus, des signaux externes peuvent déclencher des événements à l'aide de l'entrée/sortie de déclenchement externe dédiée. Destiné à être raccordé au port USB d'un ordinateur (sous environnement Windows™ uniquement), l'ADP5250 se pilote entièrement via le logiciel WaveForms  disponible en libre accès, lequel offre des possibilités de configurations manuelles, lesquelles peuvent aussi pour plus de contrôle ou d'automatisation être accessibles via des script d'interfaces.


Les instruments suivants sont disponibles dans l'application WaveForms pour l'ADP5250 :

Applications logicielles WaveForms
WaveForms est l'application logicielle gratuite pour le boitier ADP5250. Cette dernière permet d'utiliser les instruments analogiques et numériques disponibles. Le logiciel a été affiné par les commentaires des clients pendant plus de 10 ans et dispose d'une interface utilisateur conviviale pour les ordinateurs de bureau et les ordinateurs portables (uniquement sous environnement Windows™) donnant à l'usage l'impression d'utiliser des appareils de mesure de laboratoire traditionnel. L'appareil communique avec WaveForms via une connexion USB avec votre ordinateur, ce qui permet aux utilisateurs de capturer, d'enregistrer, d'analyser et de générer des signaux mixtes et des formes d'onde de domaine mixte. WaveForms peut être téléchargé et installé en moins de 60 secondes et peut être testé sans matériel en utilisant sa fonction de mode démo.

En plus de l'utilisation d'instruments dans l'application, l'application WaveForms dispose d'un outil éditeur de script, qui permet la création de scripts personnalisés de l'instrument en JavaScript.





Pour encore plus de potentiel de personnalisation, le kit de développement logiciel (SDK) WaveForms peut être utilisé pour créer des applications et scripts en Python®, C et autres langages. Bien qu'il ne soit pas officiellement pris en charge, l'ADP5250 est également compatible avec l'API VirtualBench C de NI et les VIs VirtualBench LabVIEW™.

Documentation / Liens démo / projets

Documentation
· Datasheet
· Déclaration de volatilité


Tutoriels
· Guide de Démarrage
· Utilisation de l'oscilloscope

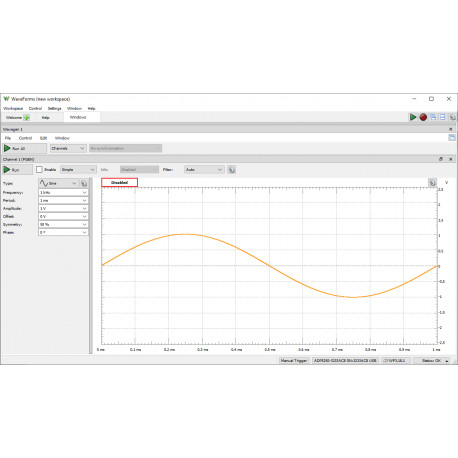

· Utilisation du générateur de forme d'onde
· Utilisation des alimentations

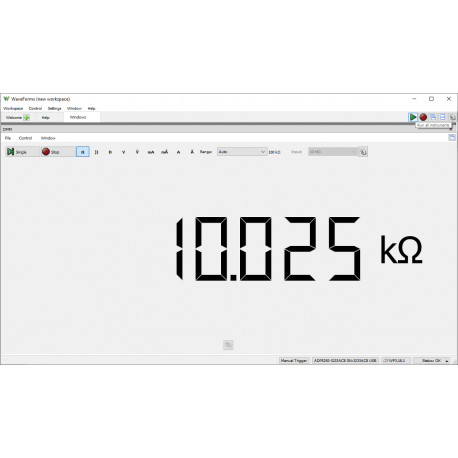

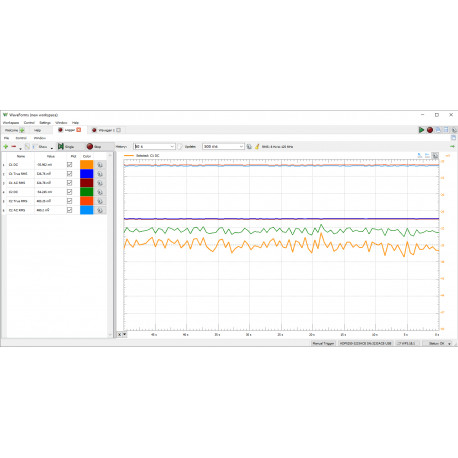

· Utilisation du multimètre numérique

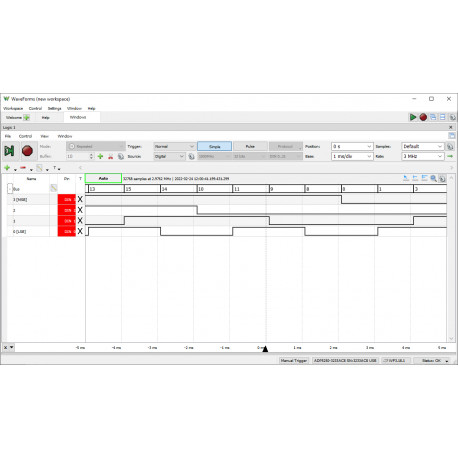

· Utilisation de l'analyseur logique

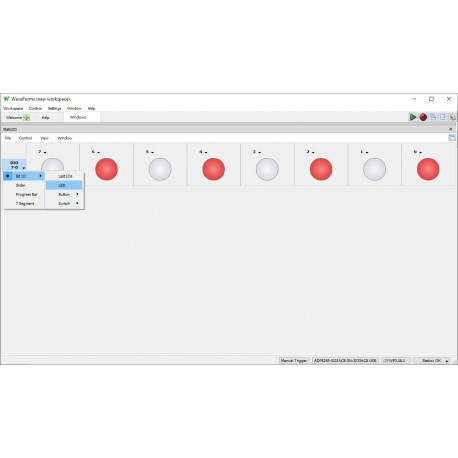

· Utilisation des E/S statiques

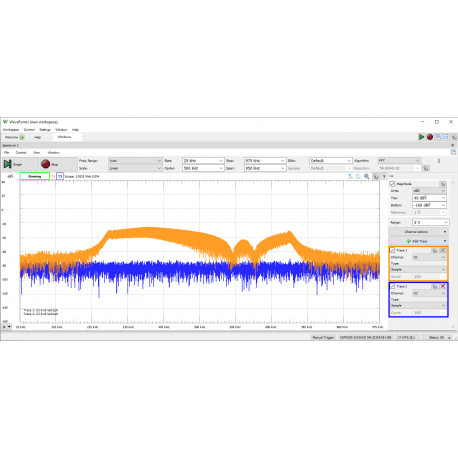

· Utilisation de l'analyseur de spectre

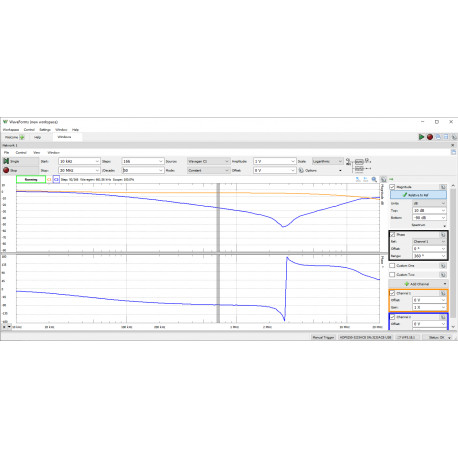

· Utilisation de l'analyseur de réseau

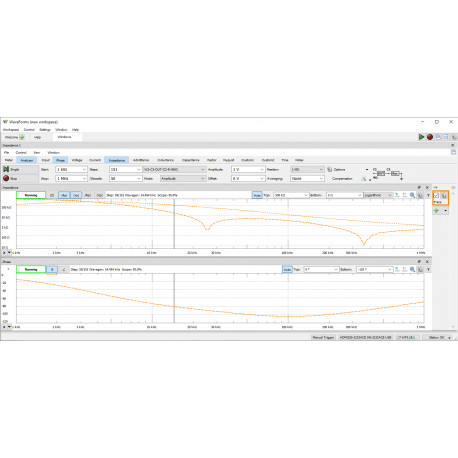

· Utilisation de l'analyseur d'impédance

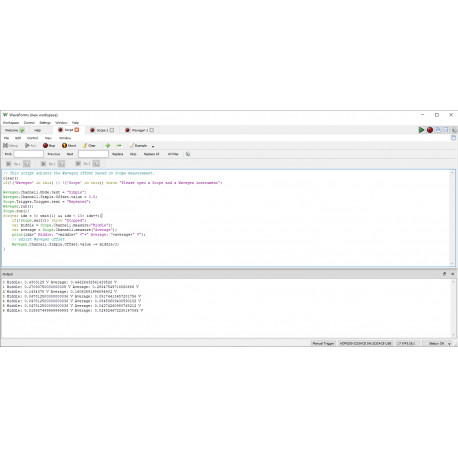

· Utilisation de l'éditeur de scripts
· Étalonnage d'un appareil de test et de mesure Digilent
· Enregistrement et partage des espaces de travail WaveForms
· Utilisation du déclenchement croisé
· Utilisation de déclencheurs externes
· Utilisation du SDK WaveForms

Projets
· Mesure de puissance avec Analog Discovery Pro (ADP5250)

Caractéristiques

 Entrées analogiques :
· Utilisées dans l'oscilloscope, l'analyseur de réseau, l'analyseur de spectre et l'analyseur d'impédance
· Deux canaux d'entrée analogiques accessibles via les connecteurs BNC du panneau avant
· Type de canal : asymétrique
· Bande passante analogique : 100 MHz à 3 dB
· Résolution 8 bits
· Taux d'échantillonnage max. : 1 GS/s monocanal
· Plage d'entrée maximale : 40 V crête à crête
· Couplage AC ou DC
· Longueur d'enregistrement maximale : 1 MS par canal

Sorties analogiques :
· Utilisées dans le générateur de formes d'onde, l'analyseur d'impédance et l'analyseur de réseau
· Un canal accessible via un connecteur BNC du panneau avant
· Résolution 14 bits
· Amplitude CA (max) : ±12 V
· Bande passante analogique maximale : 50 MHz @ 3 dB
· Fréquence d'échantillonnage maximale : 125 MS/s

Alimentations :
· Alimentation numérique : 3,3 V, 20 mA
· Alimentations CC :
  - 0 à 6 V variable, courant 1 A max
  - 0 à 25 V variable, courant 500 mA max (isolé)
  - 0 à -25 V variable, Courant max 500 mA (isolé)

Multimètre digital :
· Utilisé dans l'instrument DMM
· Fonctions : tension continue, tension alternative, courant continu, courant alternatif courant, résistance, diode, continuité
· Résolution : 5 1/2 chiffres
· Taux d'échantillonnage 5 S/s
· Protection d'entrée :
  - Résistance, diode : jusqu'à 300 V DC
  - Tension DC et AC : jusqu'à 300 V DC ou 265 VAC (rms) 400 V CA (crête)
  - Fusible connecteur courant DMM A : céramique interne fusible, 10 A 250 V, temporisé, 5 x 20 mm, T 10 A H 250V
  - Fusible du connecteur de courant DMM mA : céramique interne fusible, 1,25 A 250 V, temporisé, 5 x 20 mm, T 1,25 A H 250V
  - Tension de mode commun maximale : 300 V DC ou AC (rms)

Entrées numériques  :
· Utilisées dans l'analyseur logique
· Voies : 34
· Tension d'entrée : 0 V à 5 V
· Seuil d'entrée : 0 à 2 V
· Fréquence d'échantillonnage maximale : 100 MS/s
· Longueur d'enregistrement type : 1 MS

Entrées et sorties numériques :
· Utilisé dans l'instrument E/S statique
· Canaux : 8
· Norme logique d'entrée : TTL compatible 5 V
· Norme logique de sortie : 3,3 V LVTTL

Déclenchement avancé :
· Sources de déclenchement : canaux analogiques de l'oscilloscope, démarrage du générateur de fonctions,
  entrées numériques, I numérique /O, fréquence secteur, déclenchement externe
· Modes de déclenchement o Normal, auto, force, simple
· Déclenchement analogique
   - Front avec hystérésis
· Déclenchement numérique
  - Front, niveau, motif, parasite
· Déclenchement externe :
  - Entrée TTL compatible 5 V ou 3,3 V Sortie LVLTTL
  - force d'entraînement de 4 mA

Connectivité :
· Appareil à ordinateur : USB 2.0 haute vitesse

Autre :
· Alimentation auxiliaire
· Testé contre les chocs et les vibrations (détails dans la fiche technique)


Qu'est ce qui est inclus:

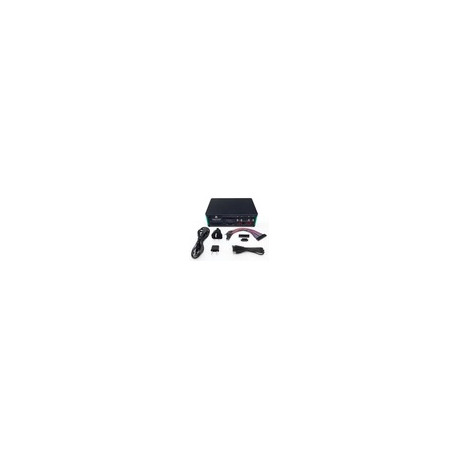

· Boitier ADP5250
· 1 câble USB A vers B
· 1 adaptateur de borne à vis d'E/S numérique 1x14
· 1 adaptateur de borne à vis d'alimentation 1x6
· 1 câble MTE d'analyseur logique 2x18
· 1 câble IEC EU
