Oscilloscope Générateur Analyseur JTDSOLCR500 multifonction

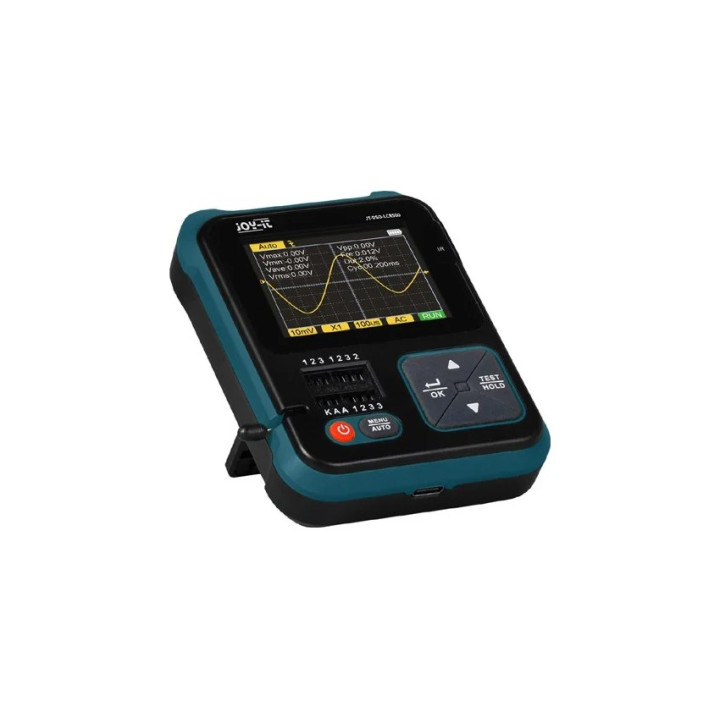

Le DSO-LCR500 de chez JOY-IT est un appareil 3-en-1 qui combine dans un même boitier, une oscilloscope numérique (0-500 kHz), un testeur de composants multifonction et un générateur de signal (jusqu'à 100 kHz max) doté d'un afficheur couleur 2,4".

L'oscilloscope numérique, vous permettra de mesurer des petits signaux analogiques jusqu'à 500 kHz tandis que le testeur de composant multifonction permet une détection rapide et automatique de la plupart des composants (diode, transistor, résistance, inductance, condensateur, mesure de pile).

Le DSO-LCR500 dispose de fonctions supplémentaires utiles telles qu'un générateur de signal (sinus, carrée, triangle, pulse, rampe ou DC), un décodeur de signal infrarouge (protocole NEC uniquement) et la mesure des capteurs de température DS18B20 et température/humidité DHT11.

L'appareil est équipé d'une batterie rechargeable de 1500 mAh, dont la charge s'effectue sur un connecteur USB-C. Le support intégré et rabattable facilite également l'utilisation.

Attention en cas de mesure de batterie ou pile ces dernières ne doivent jamais dépasser 4,5 V sous peine d'endommager l'appareil (non pris en compte par la garantie).

Caractéristiques Oscilloscope:

• Taux d'échantillonage: 10 Ms/s
• Résistance d'entrée: 1 MOhms
• Couplage: AC/DC
• Plage de tension: 1:1 80Vpp (-40V à 40V) / 10:1 800Vpp (-400V à 400V)
• Bande passante analogique: 0 - 500 kHz
• Base de temps: 10µS à 10 s
• Sensibilité verticale: 10mV/Div à 10V/Div
• Trigger: Auto / Normal / Single
• Type de Trigger: Front montant, front descendant

Caractéristiques testeur de composants:

• Mesure: Résistance, condensateur, inductance, thyristor, triac, transistor (bipolaire, FET), diode, diode Zener et décodage infrarouge (NEC)
• Calibration automatique (par un seul bouton)
• Résistance : 0,01 Ω - 50 MΩ
• Inductance: 10 µH - 1000 µH
• Condensateur: 25 pF - 100 mF
• Batterie/piles: 0,01 V - 4,5V max. (avec polarité positif ou négatif)
• Diode Zener: 0,01 V - 4,5 V ou 0,01 à 24 V
• Diode: UF < 5 V
• Transistor: hfe (>10 à <600)
• Thyristor: IGT < 6mA
• FET: JFET / MOSFET / IGBT

Caractéristiques générateur de signal:

• Forme sinusoïdale: 1-100 kHz / 0-3,3V / 50%
• Forme carrée: 1-100 kHz / 3,3V / 50%
• Forme Pulse: 1-100 kHz / 3,3V / 0 à 100%
• Forme triangulaire: 1-100 kHz / 0-3,3V / 50%
• Forme rampe: 1-100 kHz / 0-3,3V / 0-100%
• Signal DC: 0-3,3V

Caractéristiques générales:

• Afficheur TFT couleur 2,4" (320 x 240 pixels)
• Menu: Anglais ou Allemand
• Batterie Lithium-ion intégrée (3,7V / 1500 mAh)
• Led d'état de charge (rouge = en charge / vert = chargé)
• Recharge via USB-C
• Bouton reset
• Avec étrier orientable 90°
• Livré avec câble microUSB™ et sonde de mesure (grip fil)
• Extinction automatique après 20 secondes d'inactivité
• Dimensions: 83 x 103 x 30 mm

De part la présence d'une batterie rechargeable Lithium interne et en raison des réglementations aériennes, cet article ne peut pas être exporté.
