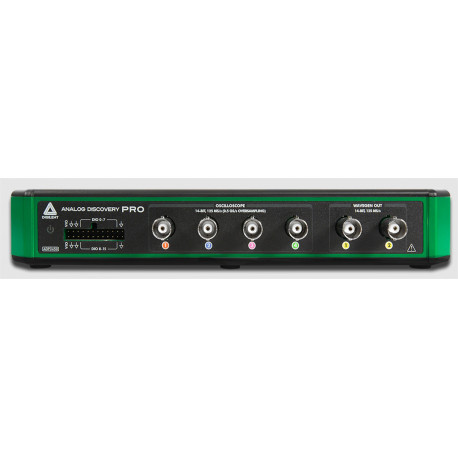

Oscilloscope portable Analog Discovery Pro 300


Aperçu des instruments présent dans l'Analog Disqcovery Pro 300

Testez vos systèmes dans un environnement Linux
Le boitier Analog Discovery Pro introduit le mode Linux. Le mode Linux fournit un système d'exploitation basé sur un terminal sur l'appareil qui, lorsqu'il est combiné avec la suite logiciel SDK WaveForms, est un point de départ flexible pour toutes sortes de tests et d'applications personnalisés. Fonctionnant directement sur l'appareil ou via WaveForms, les ingénieurs et les passionnés de mesures pourront tirer parti du streaming de données via Ethernet et du stockage sur l'appareil pour capturer des millions d'échantillons.


Modes de déclenchement avancés
Le boitier Analog Discovery Pro propose une variété d'options de déclenchement avancées. Les instruments dans WaveForms peuvent être déclenchés de manière croisée, par exemple, en activant une capture d'oscilloscope basée sur un protocole numérique reçu et décodé. Et les signaux externes peuvent déclencher des événements à l'aide des deux entrées de déclenchement externes dédiées à l'arrière de l'appareil. WaveForms fournit ces fonctionnalités configurables dans les instruments eux-mêmes, ou pour plus de contrôle ou d'automatisation dans l'une des interfaces de script disponibles.






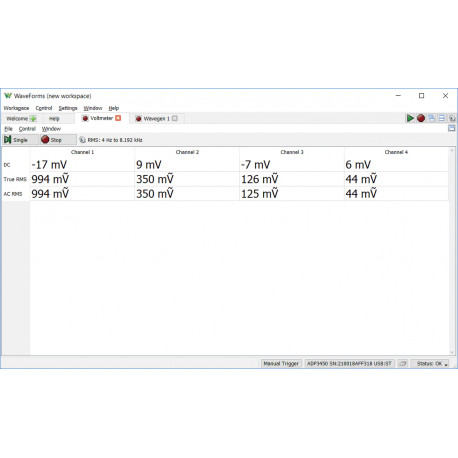

Applications logicielles WaveForms
WaveForms est l'application logicielle gratuite pour les boitier Analog Discovery Pro ADP3450 et ADP3250. Cette dernière permet d'utiliser les instruments analogiques et numériques disponibles. Le logiciel a été affiné par les commentaires des clients pendant plus de 10 ans et dispose d'une interface utilisateur conviviale pour les ordinateurs de bureau et les ordinateurs portables donnant à l'usage l'impression d'utiliser des appareils de mesure de laboratoire traditionnel. L'appareil communique avec WaveForms via une connexion USB ou Ethernet avec votre ordinateur, ce qui permet aux utilisateurs de capturer, d'enregistrer, d'analyser et de générer des signaux mixtes et des formes d'onde de domaine mixte. WaveForms peut être téléchargé et installé en moins de 60 secondes et peut être testé sans matériel en utilisant sa fonction de mode démo.

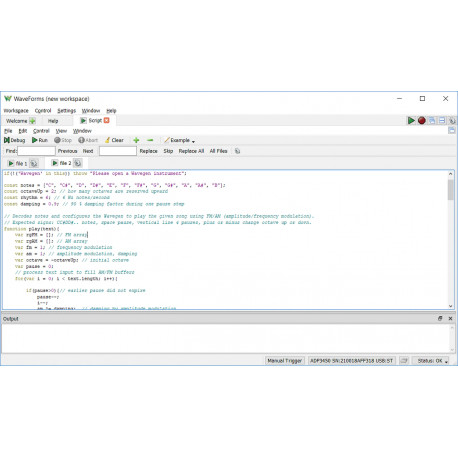

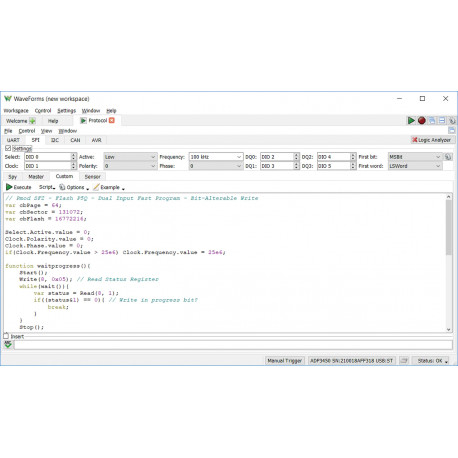

En plus de l'utilisation d'instruments dans l'application, l'application WaveForms dispose d'un outil éditeur de script, qui permet la création de scripts personnalisés de l'instrument en JavaScript. WaveForms est conçu pour être exécuté sur un ordinateur portable ou de bureau et est compatible Mac, Windows et Linux.

WaveForms SDK est un ensemble de bibliothèques de logiciels et d'exemples qui peuvent être utilisés pour développer des applications personnalisées capables de contrôler les appareils de test et de mesure Digilent. Les langages pris en charge incluent C, C ++, C #, Visual Basic et Python. Des boîtes à outils tierces sont disponibles pour LabVIEW™ et MATLAB™.

Les instructions d'utilisation de WaveForms avec LabVIEW sont disponibles dans notre guide Premiers pas avec LabVIEW et un appareil de test et de mesure. Pour plus d'informations sur le SDK WaveForms, consultez le centre de ressources du SDK WaveForms.


Liens démo / projets

Tutoriels

• Guide de démarrage
• Premiers pas en mode Linux
• Étalonnage d'un appareil de test et de mesure Digilent
• Enregistrement et partage d'espaces de travail WaveForms
• Utilisation du déclenchement croisé
• Utilisation de déclencheurs externes
• Utilisation du SDK WaveForms
• Échantillonnage d'un signal à 0,5 Géch / s avec l'Analog Discovery Pro (ADP3450 / ADP3250)
• Premiers pas avec Raspberry Pi et un appareil de test et de mesure
• Connexion de l'Analog Discovery Pro (ADP3450 / ADP3250) à Internet
• Diffusion de données via Ethernet depuis Analog Discovery Pro (ADP3450 / ADP3250)
• Premiers pas avec LabVIEW et un appareil de test et de mesure
• Envoi de données depuis le SDK WaveForms vers ThingSpeak.com
• Envoi de données à ThingSpeak.com avec Analog Discovery Pro (ADP3450 / ADP3250) en mode Linux

Projets

• Mesure de puissance avec l'Analog Discovery Pro (ADP3450 / ADP3250)
• Décodage d'un signal codé Manchester



Certifications

• Certifications d'Analog Discovery Pro (ADP3450 / ADP3250)
• Déclaration de volatilité



Caractéristiques

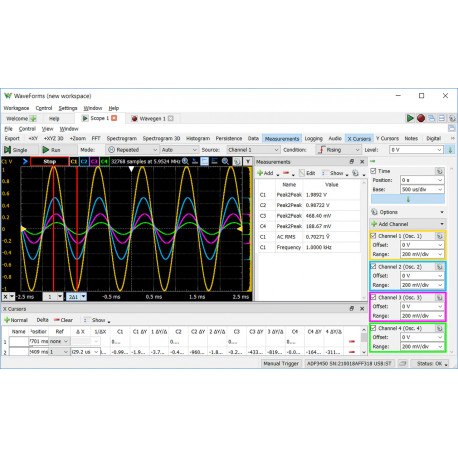

Entrées analogiques

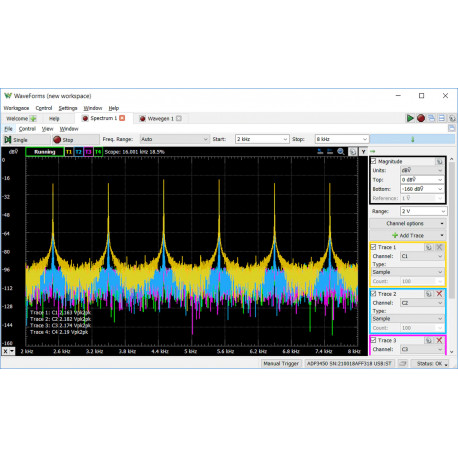

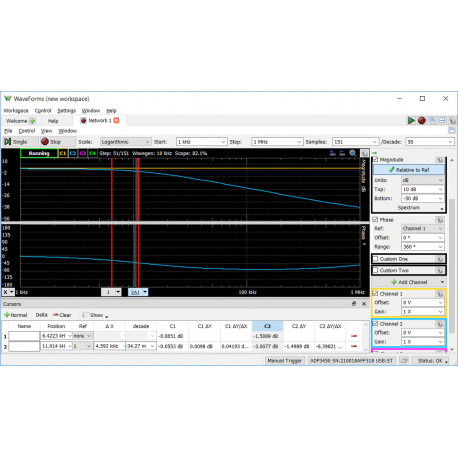

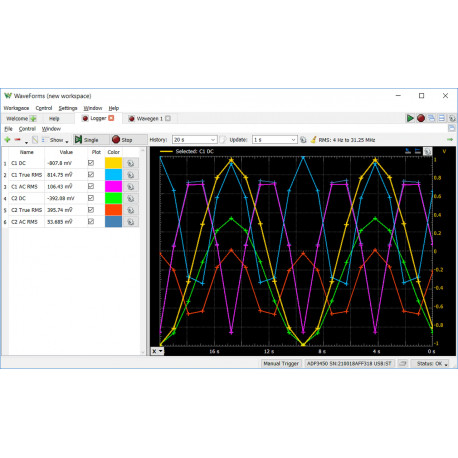

• Utilisées dans l'oscilloscope, l'analyseur de réseau, l'analyseur de spectre, le voltmètre, l'analyseur d'impédance et l'enregistreur de données
• Modèle ADP3250: Deux canaux d'entrée analogiques accessibles via les connecteurs BNC du panneau avant
• Modèle ADP3450 quatre canaux d'entrée analogiques accessibles via les connecteurs BNC du panneau avant
• Type de canal: simple
• Bande passante analogique: 55+ MHz à 3 dB
• Filtre de bande passante matériel limitant le bruit: 20 MHz
  • Peut être activé ou désactivé
• Résolution 14 bits (résolution 16 bits avec suréchantillonnage)
• Plage d'entrée ± 25 V (± 50 V diff)
• Entrée protégée à ± 50 V
• Taux d'échantillonnage maximum:
  • 0,5 GS / s (avec suréchantillonnage activé)
  • 100 MS / s par défaut
• Couplage AC ou DC
• Taille du tampon d'entrée
  • 128 MS au total en mode enregistrement
  • 32 k + échantillons par canal en modes répété / décalage / écran

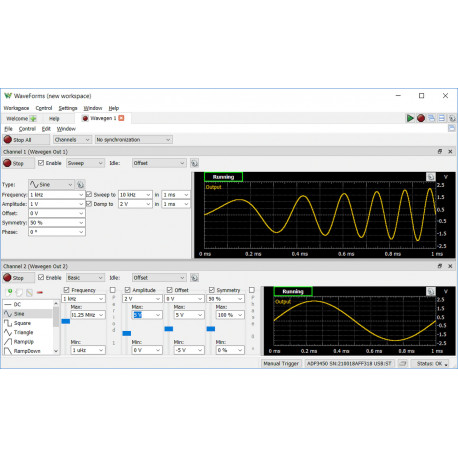

Sorties analogiques

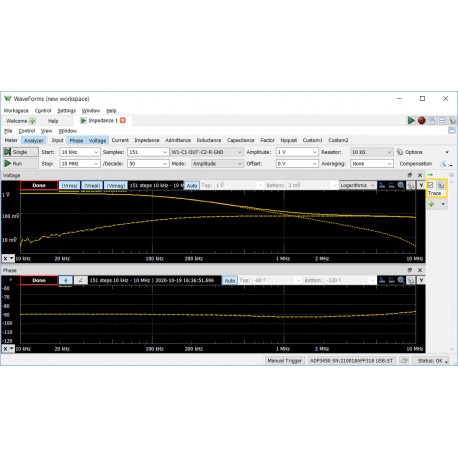

• Utilisées dans le générateur de signaux, l'analyseur d'impédance et l'analyseur de réseau
• Deux canaux de générateur de formes d'onde arbitraires, accessibles via les connecteurs BNC du panneau avant
• Résolution 14 bits
• Amplitude AC (max): ± 5 V
• Bande passante analogique: 15 MHz à 3 dB
• Taux d'échantillonnage maximum: 125 MS / s



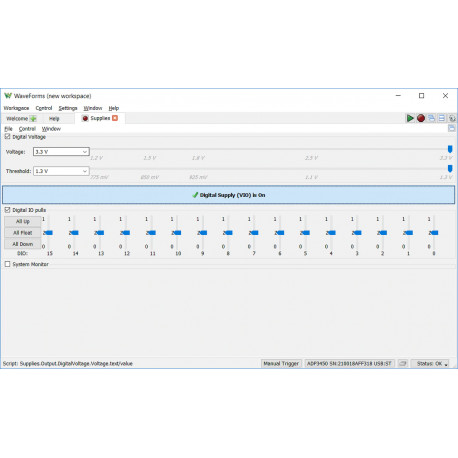

Alimentation numérique

• Une alimentation avec deux points d'accès
• Plage de tension: 1,2 V à 3,3 V
• Courant de sortie: 300 mA



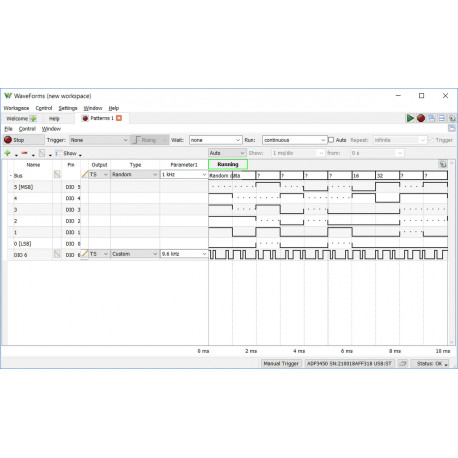

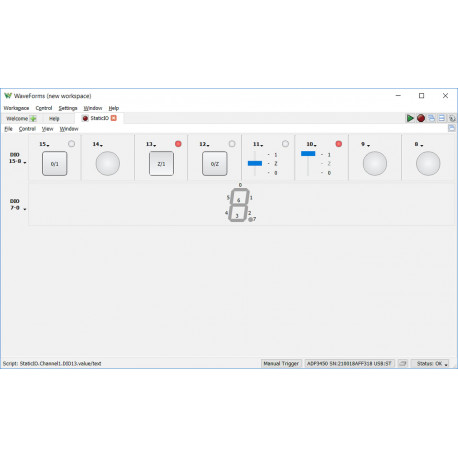

Entrées et sorties numériques

• Utilisé dans l'analyseur logique, le générateur de modèles, l'analyseur de protocole et les E / S numériques
• Canaux: 16
• Norme de logique d'entrée: LVCMOS (réglable de 1,2 V à 3,3 V, tolérant 5 V)
• Norme logique de sortie: LVCMOS (réglable de 1,2 V à 3,3 V, 8 mA)
• Taux d'échantillonnage maximum: 125 MS / s

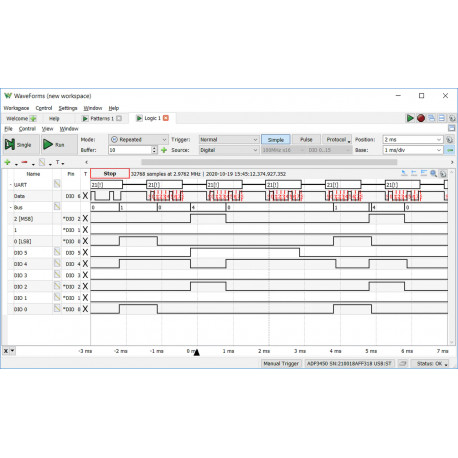

• Mémoire tampon de l'analyseur logique:
  • 64 MS au total en mode d'enregistrement
  • 32 k + par canal en modes Répété / Décalage / Écran



Déclenchement avancé

• Sources de déclenchement: canaux analogiques de l'oscilloscope, démarrage du générateur de fonctions, lignes d'E / S numériques, déclencheurs externes, bouton de déclenchement manuel
• Modes de déclenchement
  • Aucun, automatique, manuel (déclenchement forcé), simple
• Déclenchement analogique
  • Front, impulsion, transition, condition, niveau, hystérésis, hold-off
• Déclencheur numérique
  • Bord, niveau, modèle, pépin, protocole



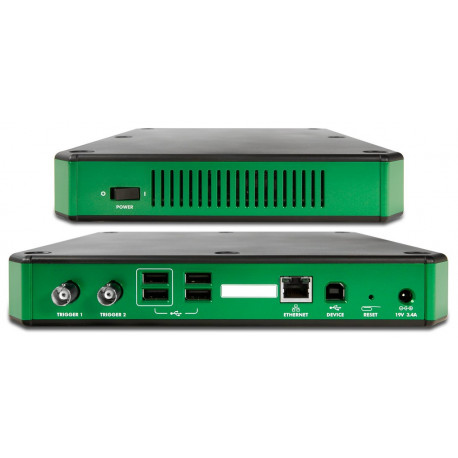

Connectivité

• Périphérique à ordinateur: connexion USB ou Ethernet (en mode Linux ou standard)
• 4 ports USB 2.0 haut débit pour la connexion périphérique (activés en mode Linux)
  • Activé pour les dongles WiFi définis et testés (en mode Linux)



Autres

• Alimentation auxiliaire
• Dimensions: 23,40 cm x 19,40 cm x 3,81 cm
• Poids: 450 g

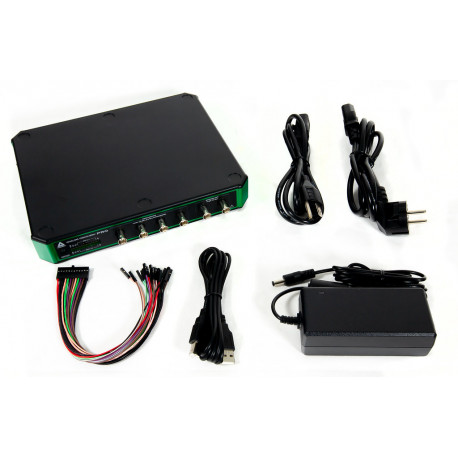

Contenu de l'appareil

• 1 x ADP3250 ou ADP3450
• 1 x câble USB A vers B
• 1 x bloc d'alimentation 19V 3,4A
• 1 x câble CEI américain
• 1 x câble CEI UE
• 2 ou 4 sondes d'oscilloscope (incluses ou non suivant le modèle choisi)
• 1 x câble 2x12 MTE



Les références

• Fabricant: Digilent Inc.
• Nom de l'article du fabricant: Analog Discovery Pro 3000 Series: Oscilloscopes portables à signaux mixtes haute résolution
