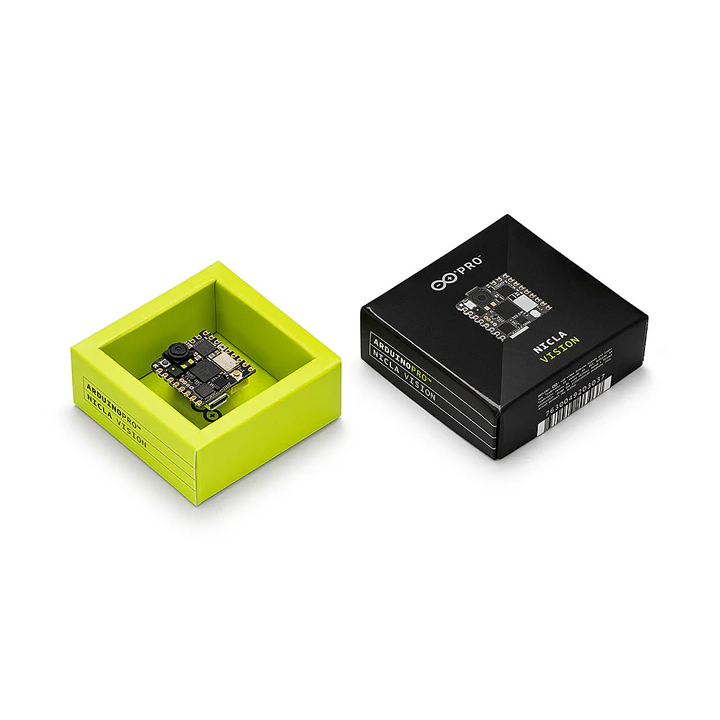

Carte Arduino Nicla Vision ABX00051

La carte Nicla Vision est un dispositif puissant et compact, idéal pour les applications vidéos IoT avancées grâce à ses microcontrôleurs ARM® Cortex® et ses divers capteurs intégrés.

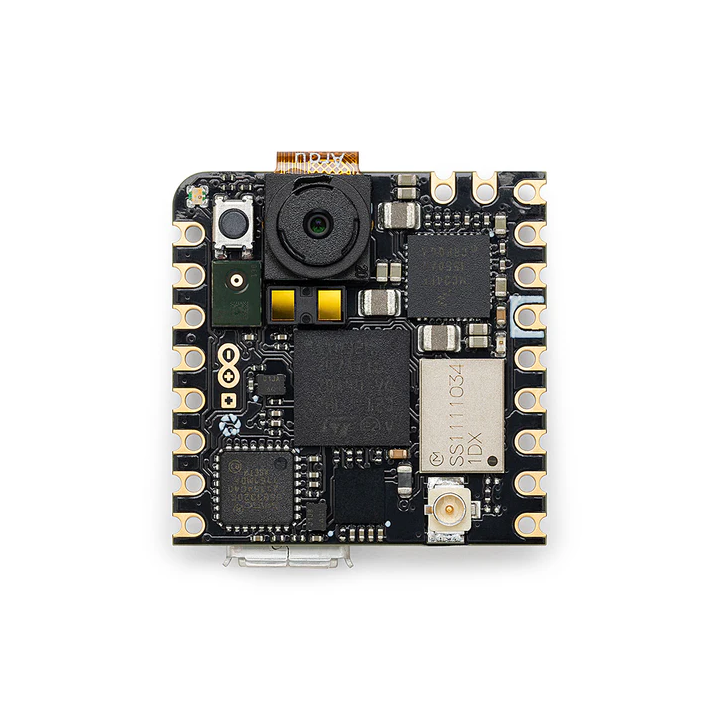

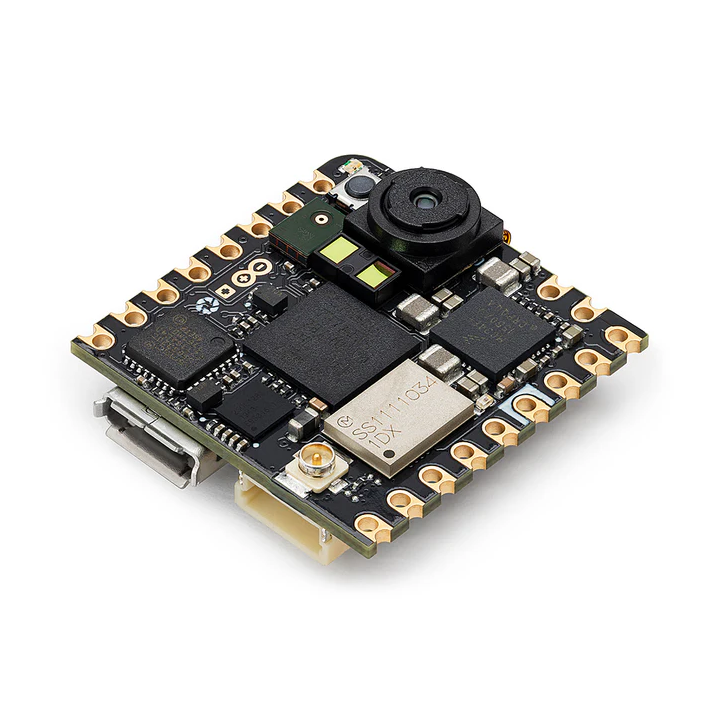

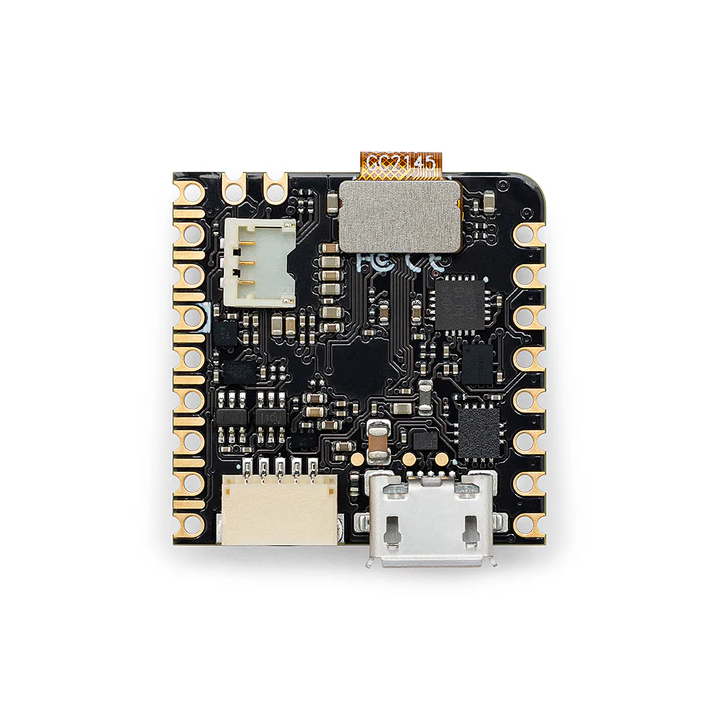

Présentation du module Nicla Vision

Spécialement conçu pour les applications vidéos IoT avancées professionnelles, la carte Nicla Vision de la gamme Arduino® PRO intègre un double processeur ARM® Cortex® M4/M7 et plusieurs capteurs (caméra 2MP, microphone, capteur IMU 6 axes ainsi qu'un capteur de distance) dont:

• GC2145: caméra couleur 2 MP
• LSM6DSOX: accéléromètre et gyroscope 3 axes
• MP34DT05: Microphone
• VL53L1CBV0FY/1: capteur de distance "Time Of Flight"



Son double microcontrôleur ARM® Cortex M7 @ 480 MHz et M4 ® 240 MHz lui confère à la fois puissance et faible consommation. Avec ses petites dimensions, sa connectivité WiFi et BLE (compatible avec de nombreux équipements professionnels du marcher et autre cartes Arduino® comme Portenta ou MKR) et pouvant être alimentée en micro USB, sur broches ou par une batterie LiPo 3,7V (non livrée), la carte Nicla Vision sera parfaite pour des applications vidéos IoT embarquées avancés (comptage d'objets, reconnaissance faciale, de couleur, de forme, de plaque d'immatriculation, vidéosurveillance, etc..).

La programmation s'effectue via son connecteur micro USB (câble à prévoir) de préférence depuis la nouvelle interface IDE 2.0 afin de bénéficier de fonctionnalités avancées (même s'il est possible d'utiliser la version 1.8).

Vous pouvez facilement l'inclure dans n'importe quel projet car il est conçu pour être compatible avec tous les produits Arduino Portenta et MKR, s'intègre entièrement à OpenMV, prend en charge MicroPython et offre également une connectivité WiFi et Bluetooth® Low Energy.

L'ensemble des entrées/sorties sont accessibles sur des pastilles au pas de 2,54 mm sur les bords de la platine.





Caractéristiques du module Nicla Vision

• Alimentation:

  • 5Vcc sur connecteur micro-USB (câble non livré)
  • 5Vcc sur pin Vin-GND
  • Sur connecteur pour LiPo 3,7V (non livrée) (avec gestion de charge MAX17262REWL)
• Microcontrôleur double: STM32H747AII6

  • ARM® Cortex® M7 jusqu'à 480 MHz
  • ARM® Cortex® M4 jusqu'à 240 MHz
• 2 MB Flash / 1MB RAM
• 16 MB QSPI Flash pour le stockage
• Entrées/Sorties:

  • 1 x I2C (avec connecteur ESLOV), JTAG, Alimentation et GPIO sur les broches
  • 1 x UART
  • 1 x SPI
  • 2 x ADC
  • Niveau des tensions GPIO programmable de 1.8-3.3V
• Interface: USB High Speed (480 Mbps) avec fonctionnalité de débogage
• Connectivité: WiFi / Bluetooth® Low Energy 4.2 (Murata 1DX - LBEE5KL1DX-883)
• Antenne intégrée
• Caméra couleur GC2145:

  • Capteur CMOS 2 Megapixel
  • Angle: 80°
  • Focale: 2.2 mm
• Capteur IMU 6 axes LSM6DSOX:

  • Accéléromètre 3 axes: ±2/±4/±8±/16g
  • Gyroscope 3 axes: ±125/±250/±500/±1000/±2000 dps
• Capteur de distance "Time Of Flight" VL53L1CBV0FY/1:

  • Emetteur laser invisible (VCSEL) 940 nm
  • Récepteur avec lentille intégrée
  • Portée de détection jusqu'à 400 cm (FoV)
• Microphone (MP34DT05)

  • Omnidirectionnel
  • Rapport S/B: 64 dB
  • Sensibilité: -26 dBFS
  • AOP = 122.5 dBSPL
• Dimensions: 22,86 x 22,86 mm
• Poids: 4 g

Environnement de développement du module Nicla Vision

L'environnement de développement IDE de cette platine est disponible en libre téléchargement à l'adresse: www.arduino.cc/pro
