Module MUX 4 Click : multiplexeur analogique 8 canaux MIKROE

Le module MUX 4 Click exploite le circuit intégré 74HC4851, un multiplexeur/démultiplexeur analogique précis à 8 canaux de Nexperia USA Inc. Le 74HC4851 dispose de huit canaux d'entrée/sortie indépendants (marqués CH1 à CH8) qui acceptent les signaux analogiques et numériques de n'importe quelle tension jusqu'à 5V. Par rapport à ses prédécesseurs, le 74HC4851 est préférable à utiliser pour la simple raison qu'il a une tolérance plus élevée à une perturbation sur les canaux qui ne sont pas connectés. Grâce à sa caractéristique d'être à la fois un multiplexeur et un démultiplexeur, les signaux peuvent circuler dans les deux sens.

Le contrôle d'effet de courant d'injection, qui est intégré à l'intérieur du 74HC4851, permet aux signaux des canaux d'entrée analogiques désactivés de dépasser la tension d'alimentation sans affecter le signal du canal analogique activé. Cette fonction élimine le besoin de réseaux externes de diodes/résistances généralement utilisés pour maintenir les signaux de canaux analogiques dans la plage de tension d'alimentation.

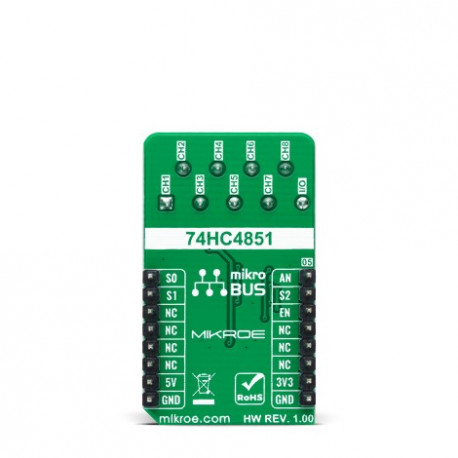

Le module MUX 4 Click est destiné à communiquer avec votre microcontrôleur à l'aide de plusieurs broches GPIO. L'un des huit commutateurs est sélectionné par trois broches (S0, S1 et S2). Une broche supplémentaire (EN) permet lorsqu'elle est soumise à un niveau logique haut de placer tous les commutateurs à l'état OFF à haute impédance, indépendamment des broches S0 à S2.

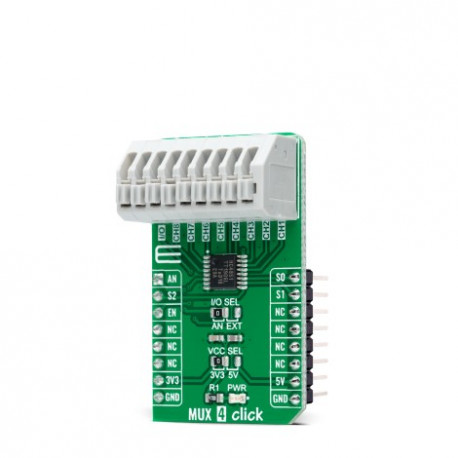

En plus de ses huit broches d'entrée/sortie indépendantes, le 74HC4851 dispose également d'une broche d'entrée/sortie commune où il est possible de sélectionner l'entrée du signal sur une broche donnée, plus précisément, si le signal sera amené à l'extérieur du terminal étiqueté comme E/S ou depuis la broche AN du bus mikroBUS™. La sélection peut être effectuée par un cavalier CMS. Le module MUX 4 Click est équipé de borniers à ressort pour tous les signaux d'entrée/sortie, ce qui rend toutes les connexions filaires fiables et simples.

Le module doit être alimenté sous une tension de 3,3 V ou 5 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
