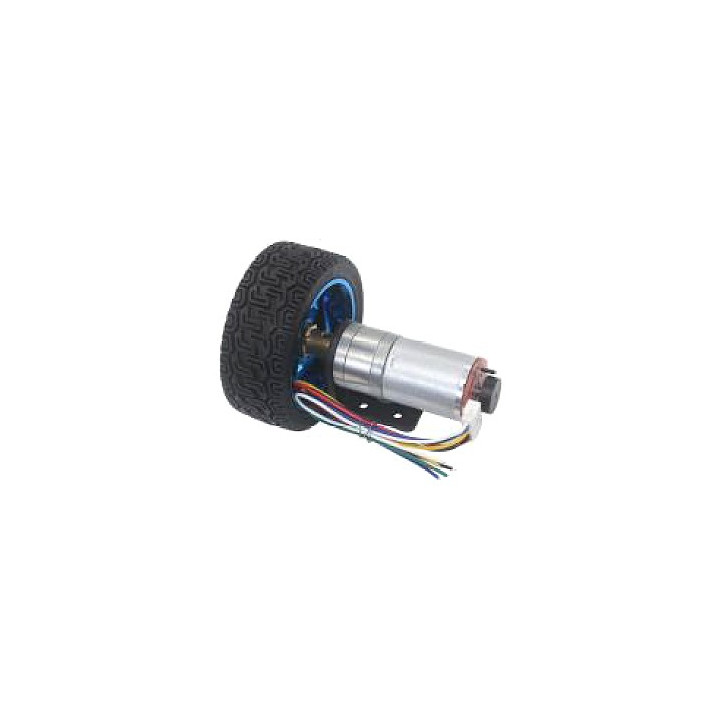

Ensemble kit roue + motoréducteur + support 356E25KR

Cet ensemble se compose de divers éléments:

- Un motoréducteur de diamètre 25 mm avec encodeur
- Une roue avec pneu gomme de 65 mm de diamètre
- Un support pour le moteur
- Un moyeu d'accouplement
- Un jeu de vis

Le motoréducteur de l'ensemble 356E25KR est très recherché de part sa puissance et sa grande qualité de conception pour la réalisation de petits robots mobiles ludiques. Doté d'un rapport de réduction de 35:1 et de pignons en métal, il dispose d'un arbre de diamètre 4 mm et d'un encodeur magnétique.






Le raccordement sur le moteur est réalisé via un connecteur ZH2.0-6P (6 broches) équipé de fils de 15 cm dénudés à leur extrémité.


Brochage du connecteur :

1 - Rouge (alimentation + du moteur)
2 - Noir (masse encodeur magnétique)
3 - Jaune (signal Feedback encodeur)
4 - Vert (signal Feedback encodeur)
5 - Bleu (Alimentation + de l'encodeur 3.3 V / 5 V)
6 - Blanc (masse du moteur)


Caractéristiques :

- Tension nominale : 12 Vcc
- Rapport de réduction : 35:1
- Vitesse à vide : 250 rpm @ 12 Vcc
- Vitesse sortie : 140 rpm @ 12 Vcc
- Couple : 4.30 Kg.cm @ 12 Vcc
- Courant en charge : 750 mA Max. @ 12 Vcc
- Couple d'arrêt : 7.50 Kg.cm @ 12 Vcc
- Courant d'arrêt: 2.6 A Max. @ 12 Vcc
- Diamètre 25 mm
- Dimension de la boite de réduction L : 21 mm


Notes : Il est important de rappeler que pour l'ensemble des motoréducteurs le blocage de ces derniers en fonctionnement ou leur surcharge pourra réduire considérablement leur durée de vie et même entraîner des dommages immédiats et irréversibles. Pour toutes ces raisons, nous conseillons très fortement de maintenir des charges appliquées bien en dessous des limites indiquées afin de toujours disposer d'une marge de sécurité. De même les décrochages et une utilisation avec une tension d'alimentation supérieure à la tension nominale peuvent aussi entraîner très rapidement des dommages thermiques sur les enroulements et les balais du motoréducteur.


Les vis et écrous de fixation du support du moteur ne sont pas comprises dans l'ensemble ci-dessus. La longueur des vis nécessaire est fonction de l'épaisseur du châssis sur lequel le support du moteur sera fixé. A ce titre, nous proposons différentes vis et écrous M3 en option en bas de page.
