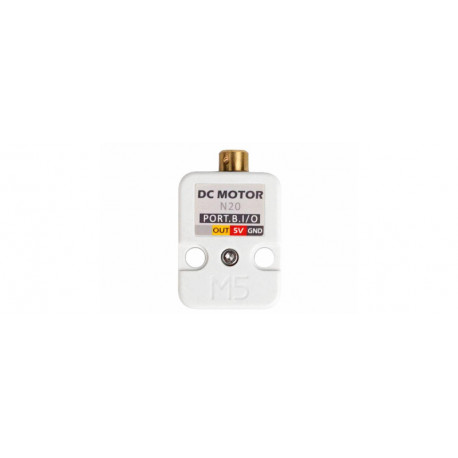

Module moteur vibreur Grove U059 avec connecteur pour Arduino

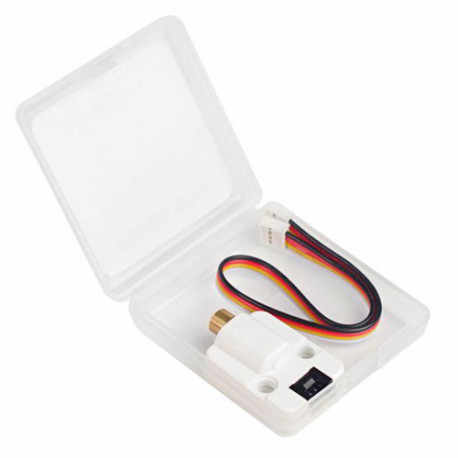

Livré avec son cordon de raccordement (compatible Grove), ce moteur vibreur pourra être utilisée au choix avec les modules programmables de chez M5Stack (non livrés) ou avec une carte Arduino® ou compatible (non inclus) via une platine Shield ou HAT compatible Grove (proposées en option).

Basé sur un moteur vibreu, ce dernier fonctionne sur le principe d'un moteur CC (équipé d'une masselotte excentrique en métal) qui par rotation génère des vibrations en tournant à une vitesse max. de 8800 tours par minute.

Idéal pour des applications avec retour d'information par vibration (haptique). Le déclenchement se fait depuis une sortie numérique de votre microcontrôleur (grâce à un transistor MOSFET AO3400A intégré). Le boîtier plastique dispose également de 2 trous compatibles LEGO®.


Exemple de programme avec une carte Arduino:

Le cordon du moteur devra être préalablement enfiché sur le connecteur D5 de la platine d'interface Grove Shield. Le programme consiste à piloter le moteur via une sortie PWM afin de le faire successivement accélérer (jusqu'à sa vitesse max.) puis décélérer (jusqu'à son arrêt).


int PWM=0;
int moteur_PWM = 6;
void setup() {
}

void loop() {
  for (PWM = 0; PWM <= 255; PWM++){
   delay( 20 );
   analogWrite(moteur_PWM,PWM);
 }
  for (PWM = 255; PWM >= 0; --PWM){
 delay( 20 );
 analogWrite(moteur_PWM,PWM);
 }
}

Des exemples de codes pour UIFlow sont disponible en téléchargement sur le site du fabriquant.

Caractéristiques:

• Alimentation: 5Vcc ±10%
• Module moteur vibreur N20
• Rotation par minute: 8800 rpm
• Avec transistor MOSFET intégré
• Pilotage depuis une sortie numérique
• Un seul sens de rotation
• Compatible Grove
• 1 cordon compatible Grove inclus

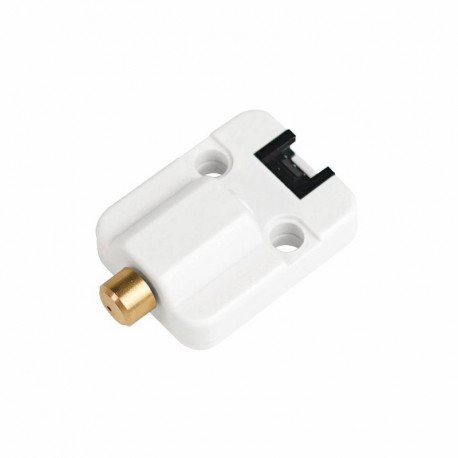

• 2 trous de fixation compatible LEGO®

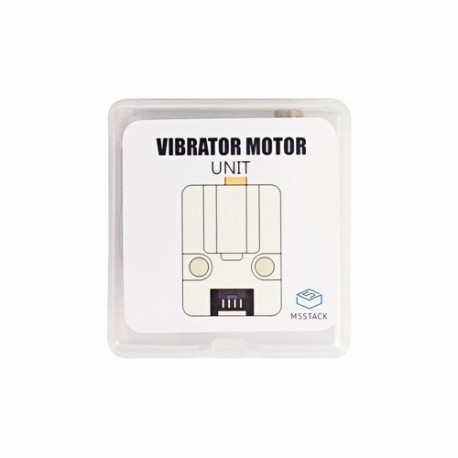

• Avec boite de rangement
• Dimensions: 48 x 24 x 12 mm
• Poids: 11 g
